optoNCDT BL

Sensores de láser azul para superficies complejas y reflexión directa

Sensores de triangulación de láser azul para superficies complejas

Los modelos de la serie optoNCDT BL están dotados de un diodo de láser azul y se utilizan cuando los sensores estándar con diodo láser rojo alcanzan sus límites. El láser azul, de longitud de onda más corta, no penetra en la superficie del objeto a medir, sino que forma un pequeño punto luminoso en la superficie, garantizando así resultados estables y precisos. Los sensores de láser azul están dotados de un filtro especial que evita su perturbación por objetos muy reflectantes, como metales al rojo vivo. Se utilizan para tareas de medición en objetos orgánicos y (semi)transparentes, así como en metales al rojo vivo.

Sensores de desplazamiento altamente precisos con láser azul

optoNCDT2300-2DR es el nuevo modelo de la serie de alto rendimiento optoNCDT 2300. El camino óptico está diseñado para reflexión directa y se utiliza en superficies muy brillantes y reflectantes. Gracias a la tecnología láser azul de Micro-Epsilon y al arreglo óptico, el sensor láser reacciona con extrema sensibilidad a los cambios de distancia, favoreciendo una precisión extrema. Los ámbitos de aplicación incluyen la producción de electrónica de consumo, como teléfonos inteligentes, tablets o pantallas en entornos industriales y en la fabricación y el procesamiento de semiconductores.

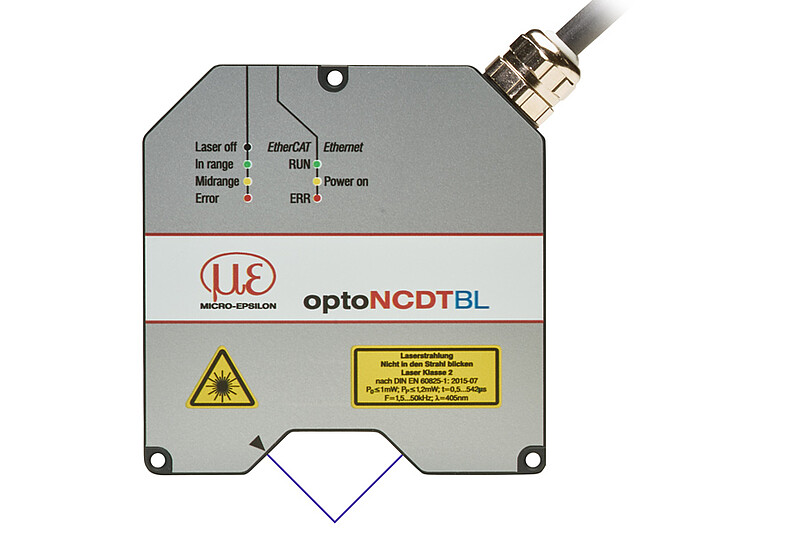

optoNCDT2300-2DR con láser azul
logo

Tecnología patentada Blue-Laser

Las tareas de medición con sensores de láser azul en superficies al rojo vivo a más de 700 °C y objetos transparentes como materiales plásticos, adhesivos y vidrio están protegidas por patente. Los escáneres de láser azul de la serie optoNCDT alcanzan una excelente estabilidad de señal en estas superficies y, en consecuencia, arrojan resultados de medición precisos.

Sensores de triangulación láser azul

La nueva tecnología de láser azul permite al sensor medir metales y silicio al rojo vivo con una precisión y confiabilidad absolutas. El láser azul-violeta aporta ventajas decisivas. La alta precisión del láser azul contribuye a la precisión de las mediciones también con materias orgánicas como chapeados, madera o piel. El láser azul-violeta de onda corta no deja que la luz penetre en el objeto a medir y es mucho más estable.

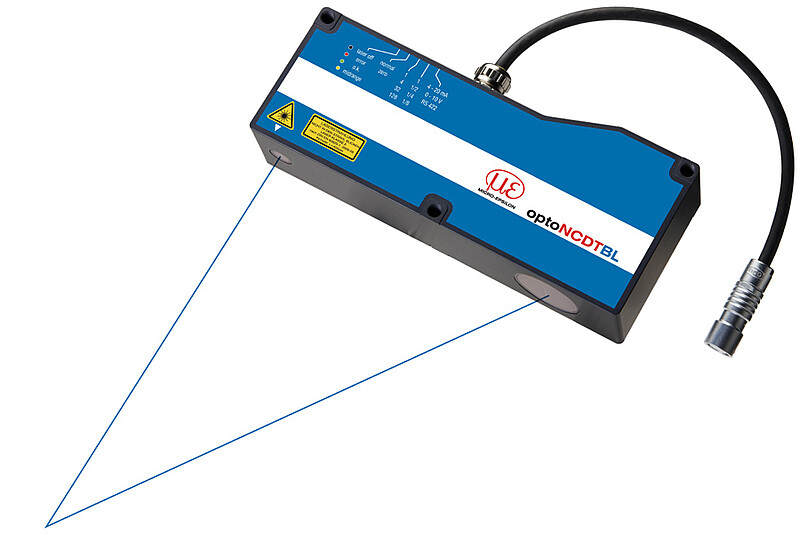

Los sensores de láser azul de la serie optoNCDT 1710BL están diseñados para medir rápidamente el desplazamiento, la distancia y la posición en metales al rojo vivo. Los sensores incorporan nuevas lentes de alto rendimiento, control láser y algoritmos de evaluación.

Sensores de triangulación láser azul

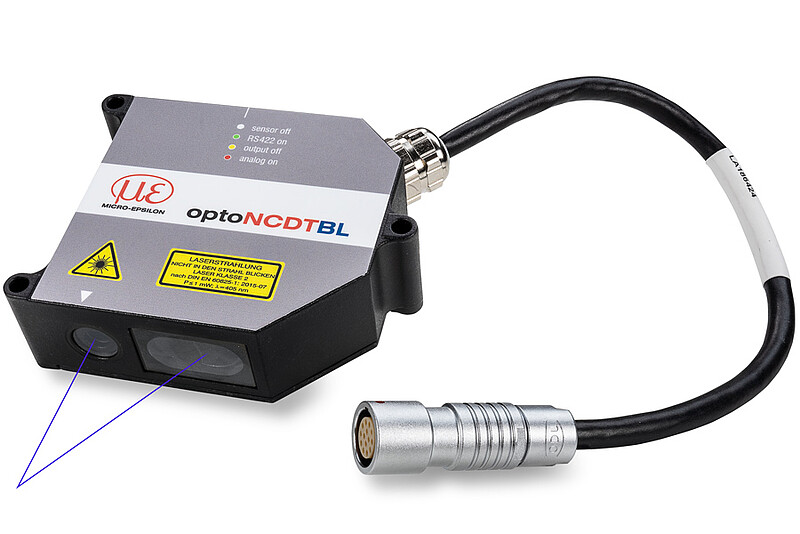

Los nuevos sensores de láser azul de la serie optoNCDT 1750BL están diseñados para medir rápidamente el desplazamiento, la distancia y la posición. Los sensores incorporan nuevas lentes de alto rendimiento, control láser y algoritmos de evaluación para mediciones precisas de distintas superficies y materiales.

La tecnología láser azul patentada por Micro-Epsilon ofrece ventajas decisivas frente a los sensores con diodos láser rojo: El punto láser azul no penetra en la superficie y permite al sensor captar una imagen nítida. De este modo, se obtienen mediciones de alta resolución y estabilidad de la señal.

Características
  1. Rangos de medición (mm): 20 | 200 | 500 | 750
  2. Velocidad de medición regulable hasta 7.5 kHz
  3. Linealidad a partir de 12 µm
  4. Reproducibilidad máx. 0.8 µm
  5. Salida analógica y digital
  6. Diseño compacto con controlador integrado
  7. Adaptación en tiempo real a superficies variables (RTSC)
  8. preconfiguraciones predefinidas y personalizadas en la interfaz web

Sensor láser altamente dinámico con láser azul

La nueva tecnología de láser azul permite al sensor medir metales y silicio al rojo vivo con una precisión y confiabilidad absolutas. El láser azul-violeta aporta ventajas decisivas. La alta precisión del láser azul contribuye a la precisión de las mediciones también con materias orgánicas como chapeados, madera o piel. El láser azul-violeta de onda corta no deja que la luz penetre en el objeto a medir y es mucho más estable.

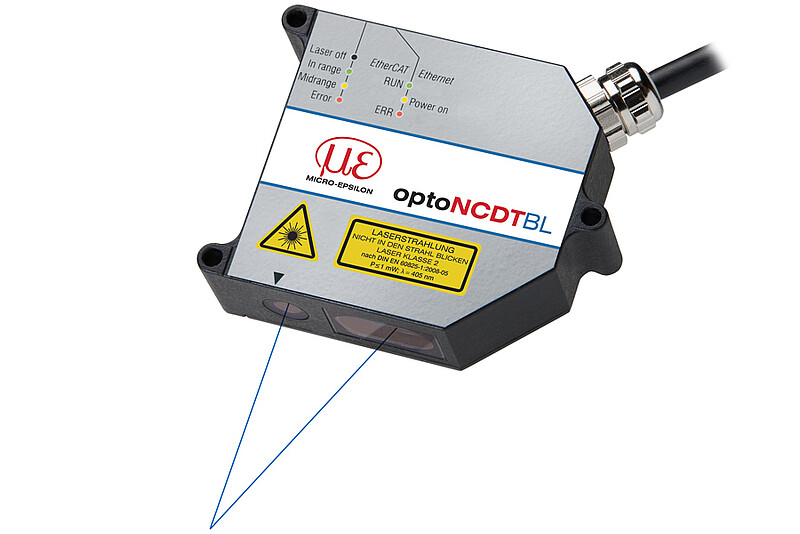

La serie de gama alta optoNCDT 2300BL trabaja a una velocidad de medición de hasta 49 kHz y en consecuencia es adecuada para la medición precisa de objetos rápidos. El controlador está integrado en la carcasa del sensor, de forma que también se puede instalar en espacios reducidos.

El funcionamiento lo procura una interfaz web a la que se accede mediante la interfaz Ethernet. Desde la interfaz web se pueden configurar los valores medidos y el procesamiento de la señal, por ejemplo, la selección de picos, el filtro y el enmascaramiento de la señal de video.

Sensores de desplazamiento altamente precisos con láser azul

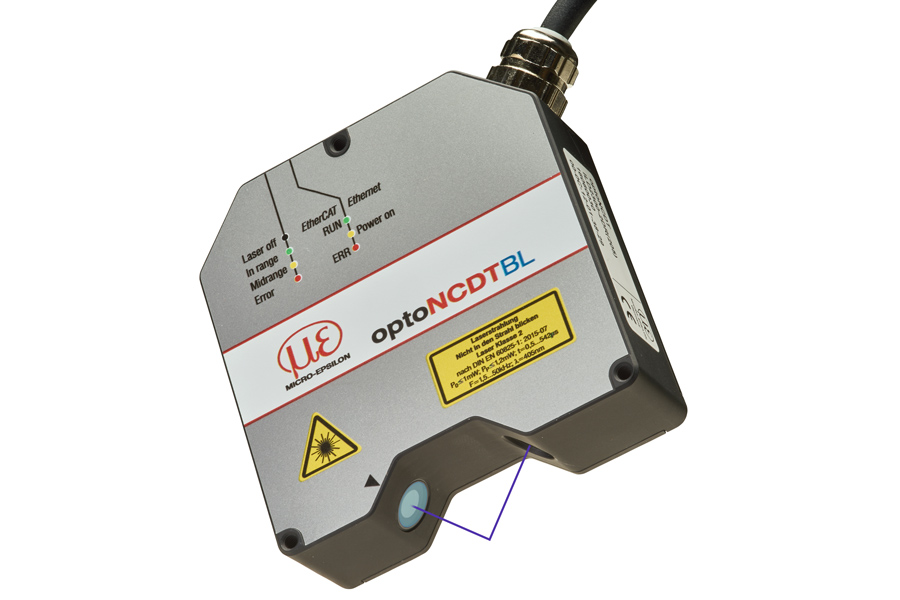

optoNCDT 2300-2DR es un sensor láser de triangulación de alta precisión para la medición de objetos reflectantes y brillantes. La luz láser azul asegura una señal de medición sumamente estable y una resolución que alcanza el rango nanométrico. El punto luminoso extremamente pequeño permite detectar con seguridad los objetos más diminutos.

El sensor se utiliza por ejemplo paramedir el grosor de vidrio plano, para controlar el montaje de componentes muy pequeños o para la medición de la distancia en vidrio templado.

El funcionamiento lo procura una interfaz web a la que se accede mediante la interfaz Ethernet. Desde la interfaz web se pueden configurar los valores medidos y el procesamiento de la señal, por ejemplo, la selección de picos, el filtro y el enmascaramiento de la señal de video.

Características
  1. Rangos de medición (mm): 2
  2. Linealidad 0.6 µm
  3. Resolución 30 nm
  4. Velocidad de medición regulable de hasta 49.140 kHz
  5. Controlador integrado
  6. Entradas/salidas: RS422, EtherCAT, Profinet, EtherNet/IP
  7. Salida analógica vía C-Box/2A
  8. Rápida adaptación a superficies variables gracias a Advanced RTSC
