Metrología 2D/3D

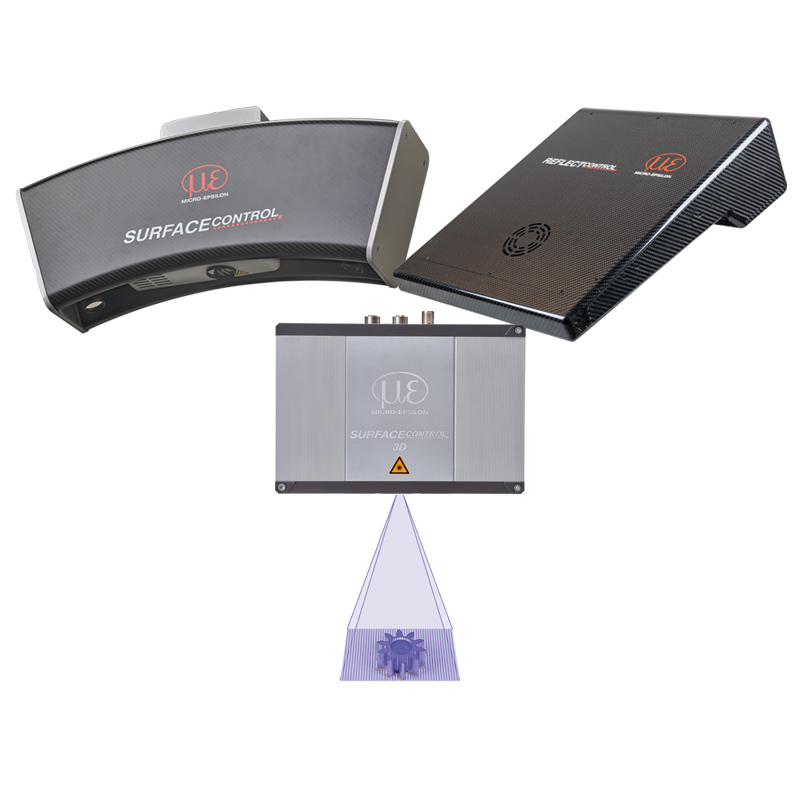

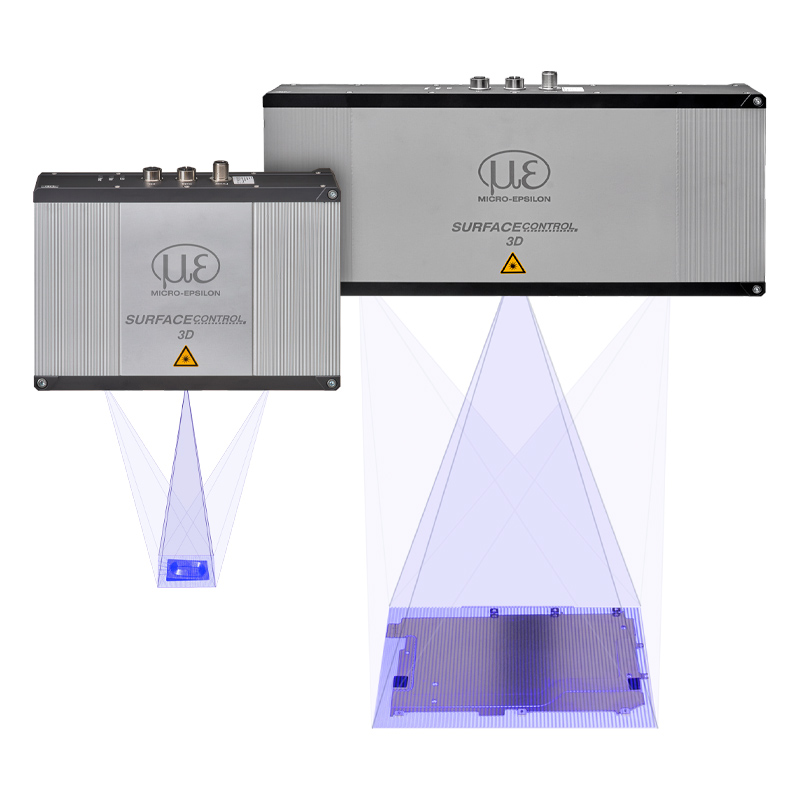

surfaceCONTROL sensors are used for 3D measurements and surface inspections. The sensors use the fringe projection principle to detect diffuse reflecting surface and to generate a 3D point cloud. This point cloud is subsequently evaluated in order to recognize geometry, extremely small defects and discontinuities on the surface. Sensors with different measurement areas are available. This enables the inspection of the finest of structures on components as well as form deviations on large-area attachments. Powerful software packages are available for evaluation and parameter setting.

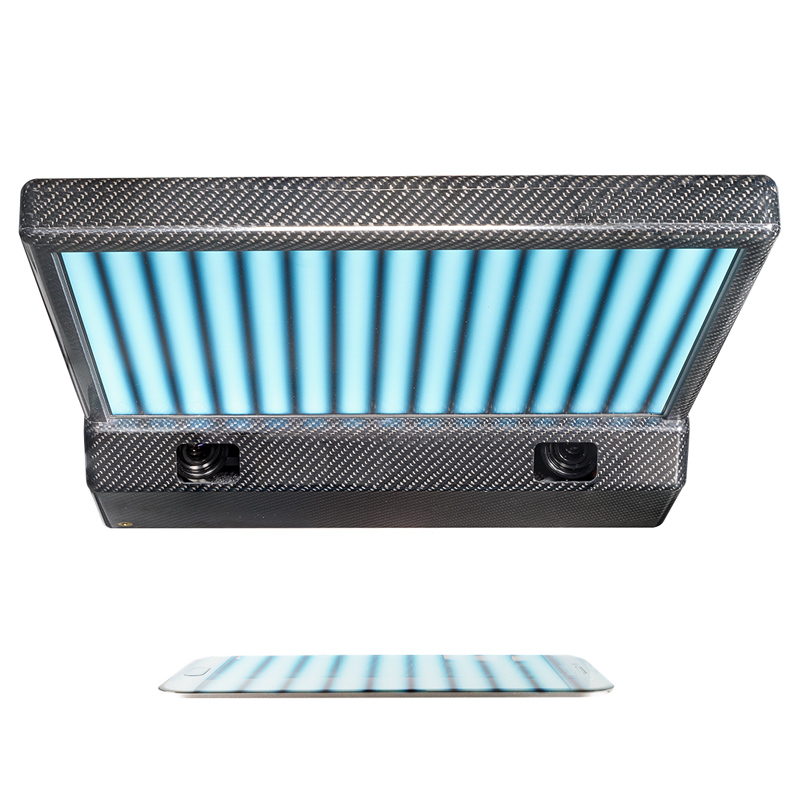

reflectCONTROL sensors offer an innovative solution for defect detection on highly reflective and transparent surfaces. These sensors use phase-measuring deflectometry and enable full-surface measurement. In contrast to conventional visual inspection by humans, which involves a great deal of manpower and working time, the reflectCONTROL sensor delivers precise measurement results that allow a detailed analysis of the surface quality. Powerful software packages are available for evaluation and parameterization, which significantly improve the efficiency and accuracy of surface inspection.

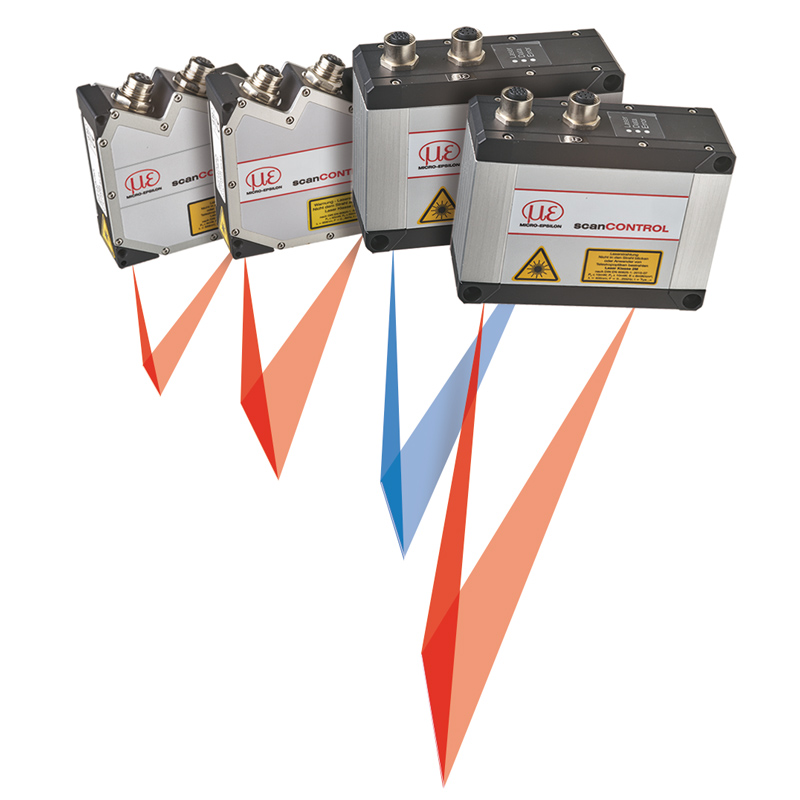

Los escáneres láser de Micro-Epsilon son sinónimo de máximo rendimiento en aplicaciones de medición 2D y 3D. Aúnan la más alta precisión con una gran velocidad y facilitan resultados estables y reproducibles en los más diversos sectores. Los modelos scanCONTROL se ofrecen con diferentes rangos de medición y están diseñados para uso en línea. Sea para la simple medición de perfiles, el control de robots, la inspección de superficies o la comprobación de geometrías 3D de alta precisión, los escáneres láser proporcionan mediciones precisas que avalan la confiabilidad de los procesos.

Novedad: La serie scanCONTROL 8500 ofrece máximo rendimiento con evaluación SMART integrada. La sofisticada matriz 4K y la novedosa tecnología GREEN-LASER confieren a estos modelos láser una precisión excepcional, gran estabilidad de señal y la mayor velocidad de medición de su clase.

Un nuevo concepto de la precisión – Escáneres láser de Micro-Epsilon

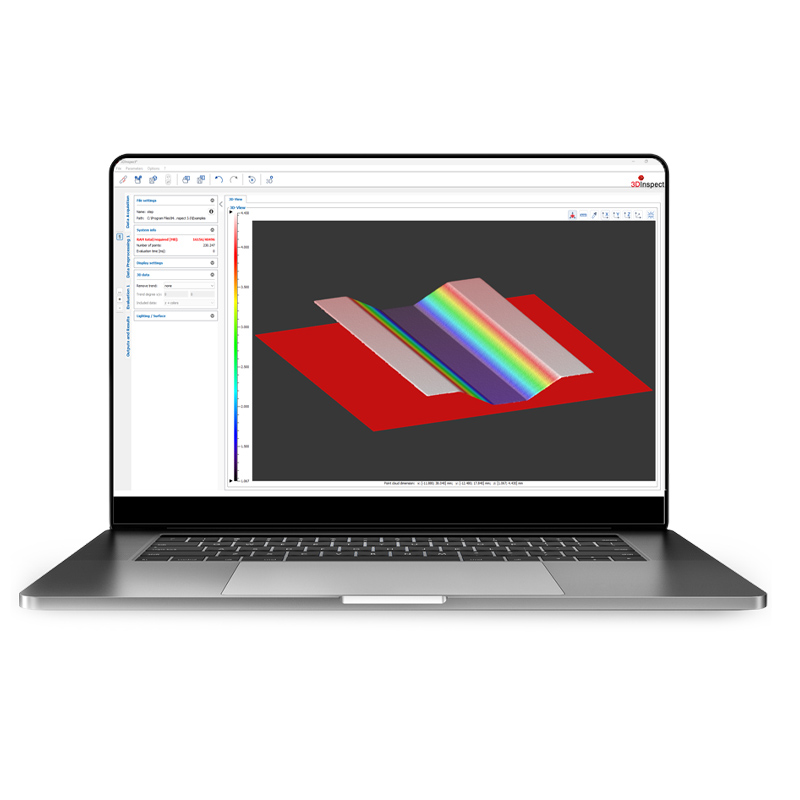

3Dinspect es una herramienta de software homogénea y fácil de utilizar con cualquier sensor 3D de Micro-Epsilon. La parametrización de los sensores 3D y el registro de los datos de medición se obtienen directamente desde 3DInspect. Herramientas eficaces facilitan la alineación y el filtrado de la nube de puntos, el reconocimiento intuitivo y la selección de áreas relevantes, así como la combinación de programas. Las nubes de puntos 3D se pueden procesar a voluntad y los valores de medición determinados se pueden enviar a la unidad de control.

El software eficaz para sensores 2D/3D. Fácil de utilizar. Eficaz. Universal.

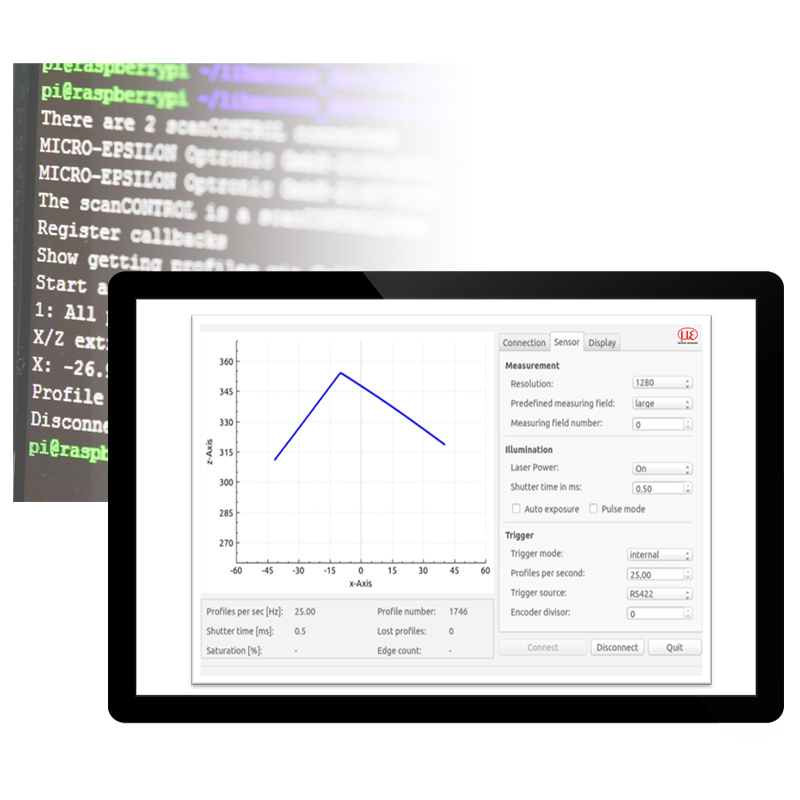

3D sensors from Micro-Epsilon are equipped with an easy-to-integrate SDK (Software Development Kit). The SDK is based on the GigE Vision and GenICam industry standards including the following function blocks:

• Network configuration and sensor connection
• Extensive sensor control
• Transmission control of measurement images
• Management of user-defined parameter sets
• C++ sample programs and documentation

Access to the sensor via GigE Vision is also possible without SDK using a GenICam client.

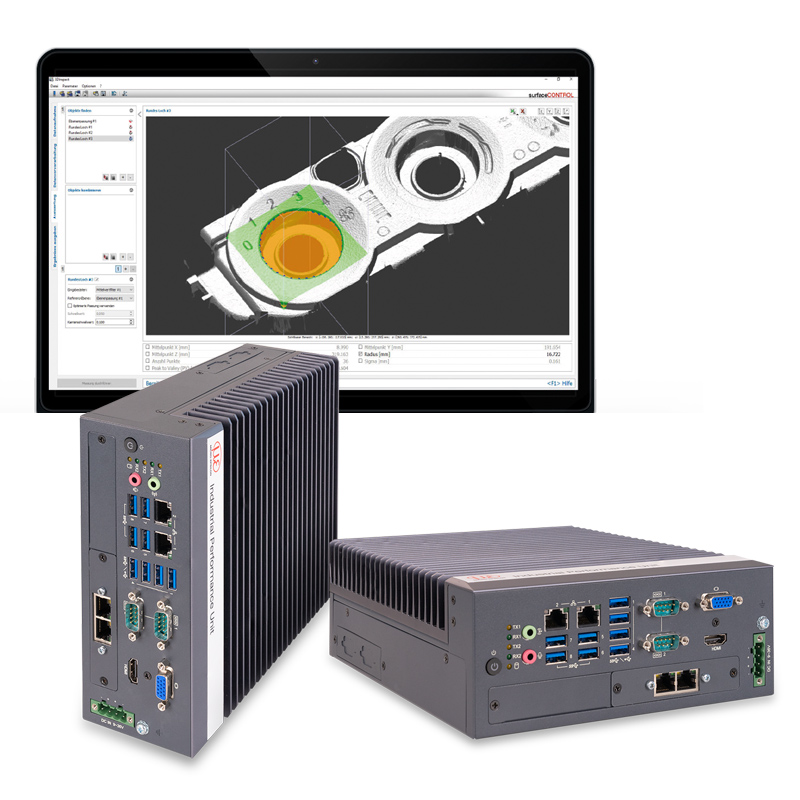

The Industrial Performance Unit is a powerful computing platform for the efficient commissioning of Micro-Epsilon 3D sensors. The fully compatible controller is ideally suited to inline processes in 3D measurement tasks. The intuitive 3DInspect software with Valid3D technology enables simple and fast sensor parameter setting, which allows measurements to start immediately. The Industrial Performance Unit directly processes three-dimensional data, which is subsequently evaluated and assessed via the 3DInspect software. Results can be output via the integrated PROFINET, EtherCAT and EtherNet/IP interfaces.

The 3D Profile Unit enables the calculation of several individual profiles of scanCONTROL 30xx sensors in a common coordinate system. This is how a composite 2D profile or a composite 3D point cloud can be generated. So the detection of various geometries, the extension of measuring ranges and the performance of thickness measurements is possible. The exact assignment of the position of the sensor to the position of the measurement object can be carried out via the integrated encoder inputs.

The evaluation of the data and the parameterization of the system can be implemented in the 3DInspect software. The 3D Profile Unit controller has an integrated evaluation feature in conjunction with the Industrial Ethernet connection, enabling the application to be controlled and measured values to be output to a PLC. Alternatively, the 3D Profile Unit controller can also be integrated into common image processing programs via GigE Vision and acts as a raw data provider.

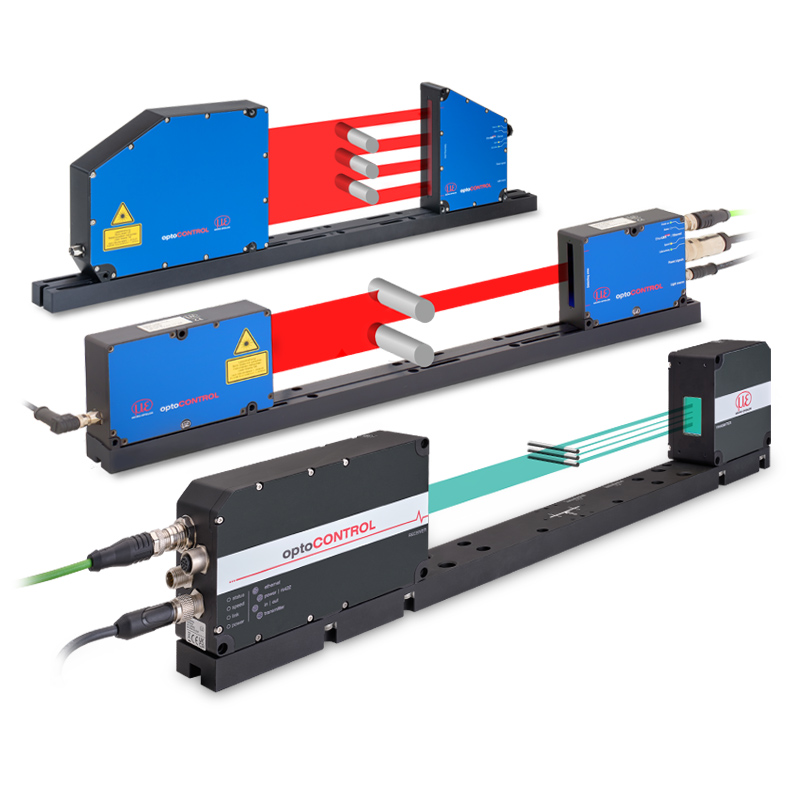

Los micrómetros ópticos de Micro-Epsilon trabajan con el método de luz transmitida (micrómetro ThruBeam). Un emisor genera una barrera de luz paralela que incide en una unidad receptora. Si se dirige un objeto de medición hacia el haz de luz, el haz se corta. Los receptores ópticos detectan el sombreado resultante y lo emiten como valor de medición. Los micrómetros ópticos se utilizan sobre todo para mediciones dimensionales en la producción, la supervisión de máquinas y el control de calidad. De esta forma, es posible registrar con gran precisión diámetros, ranuras, altura y posición.
