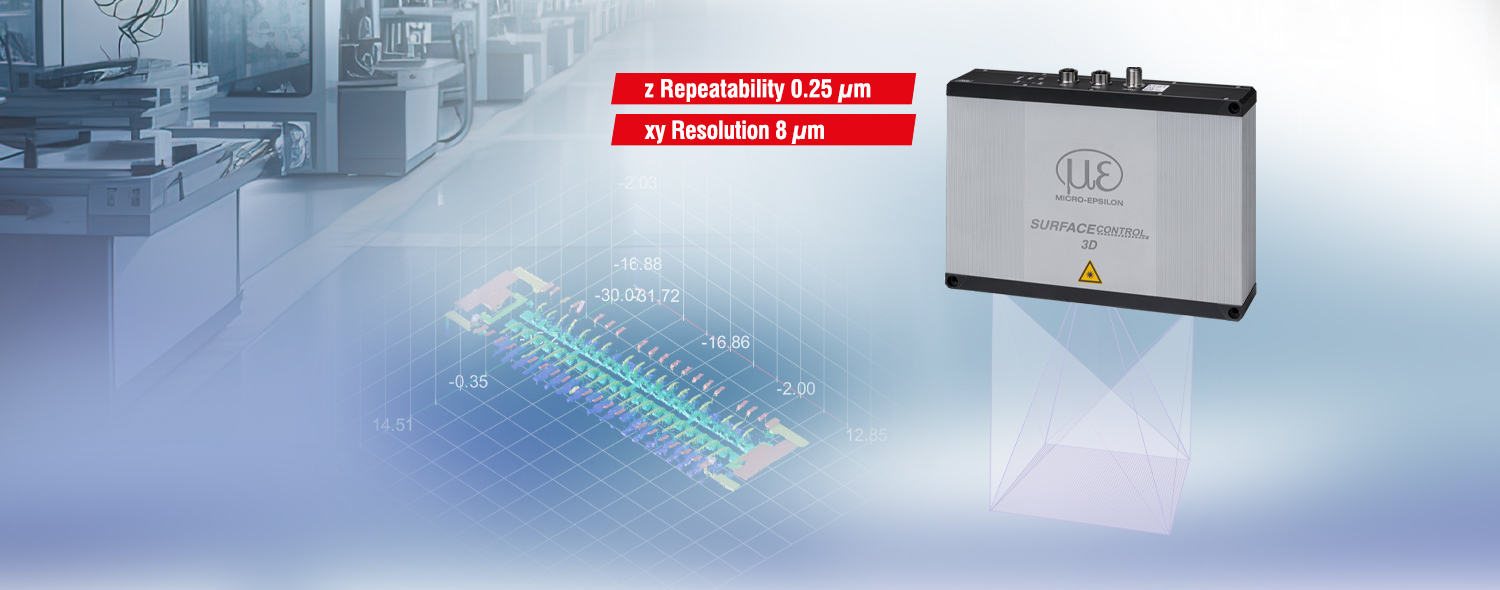

Sensores 3D de captura instantánea para inspección geométrica, de forma y de superficies
Prácticamente cualquier superficie: Los sensores 3D de captura instantánea surfaceCONTROL capturan superficies mates con reflexión difusa en toda el área, sin contacto y con alta precisión. Con una sola captura se obtienen datos 3D calibrados y de alta resolución, que se utilizan para mediciones geométricas, inspecciones de superficies y control de calidad industrial.
Mediciones rápidas: Gracias a tiempos cortos de captura y procesamiento de datos, así como a una alta precisión en el eje Z, los sensores son ideales para tareas de medición e inspección exigentes en línea, a pie de línea o en robots.
Compatible y SMART: Según el tamaño del objeto de medición, los requisitos de resolución y el concepto de integración, están disponibles distintos modelos, desde el sensor 3D de captura instantánea compacto hasta la solución todo en uno inteligente con evaluación integrada y salida directa de valores de medición.
Resumen de modelos
Características
- Captura 3D de toda la superficie con una sola captura
- Medición sin contacto para aplicaciones en línea, a pie de línea y robóticas
- Tiempos de captura cortos para procesos de inspección rápidos
- Alta precisión en el eje Z para detectar las diferencias de altura más pequeñas
- Alta resolución lateral para estructuras y detalles finos
- Nubes de puntos 3D calibradas para evaluaciones precisas
- Integración sencilla mediante GigE Vision, GenICam y 3D-SDK
- Evaluación SMART con 3DInspect en modelos seleccionados
- No se requiere protección láser gracias a la tecnología LED azul
Medición 3D sin contacto

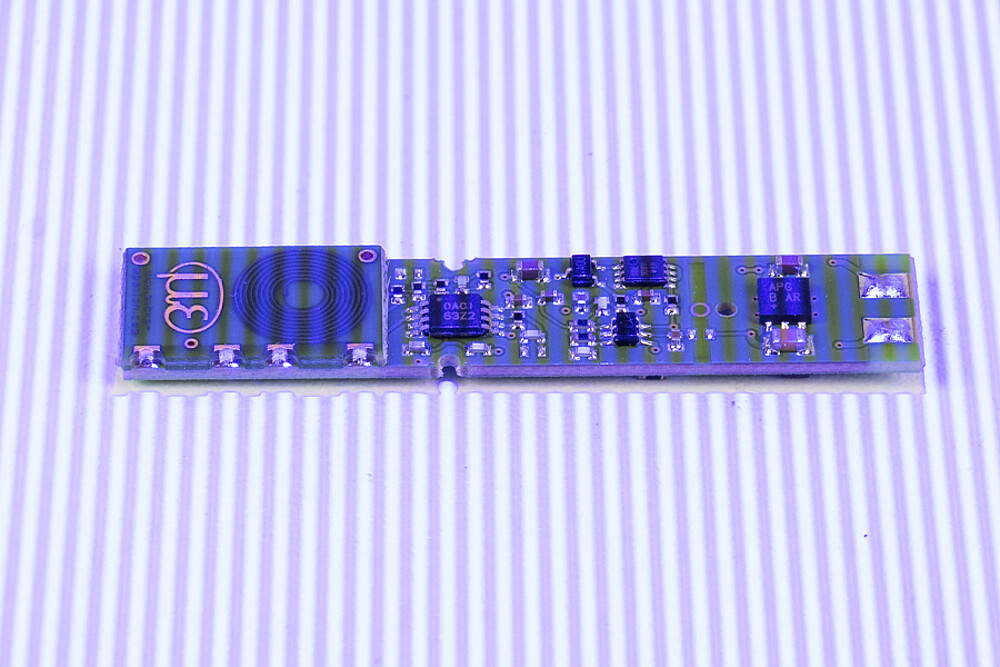

El objeto de medición se captura sin contacto mediante luz estructurada por franjas. A partir de los datos de imagen capturados, el sensor calcula una nube de puntos 3D de alta resolución, que posteriormente puede procesarse para medición, inspección y análisis.
La evaluación de los datos 3D puede realizarse, según el concepto del sistema, con 3DInspect, con software específico del cliente o directamente mediante funciones integradas de modelos seleccionados. La evaluación integrada con salida automatizada de valores de medición está disponible en modelos seleccionados como surfaceCONTROL 3D 3560 y surfaceCONTROL 3D 2610.
El sensor 3D de captura instantánea adecuado para cada tarea de medición

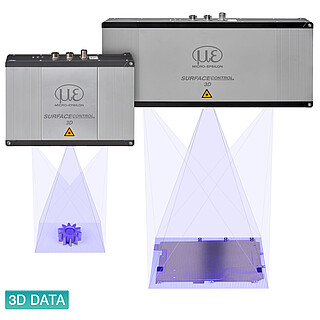

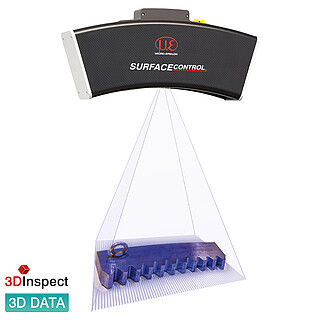

La serie surfaceCONTROL ofrece distintos campos de medición, resoluciones y opciones de integración. Así se puede seleccionar rápidamente el sensor adecuado con base en el tamaño del componente, la precisión requerida y la evaluación deseada. Los campos de medición van de 29,5 mm x 18,0 mm hasta 650 mm x 495 mm.
Novedad: Sensor 3D todo en uno para mediciones 3D de captura instantánea rápidas y de alta precisión

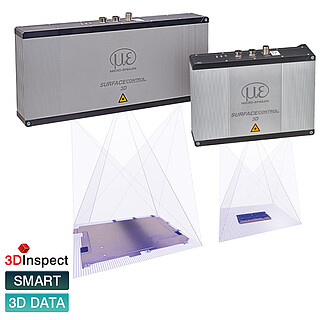

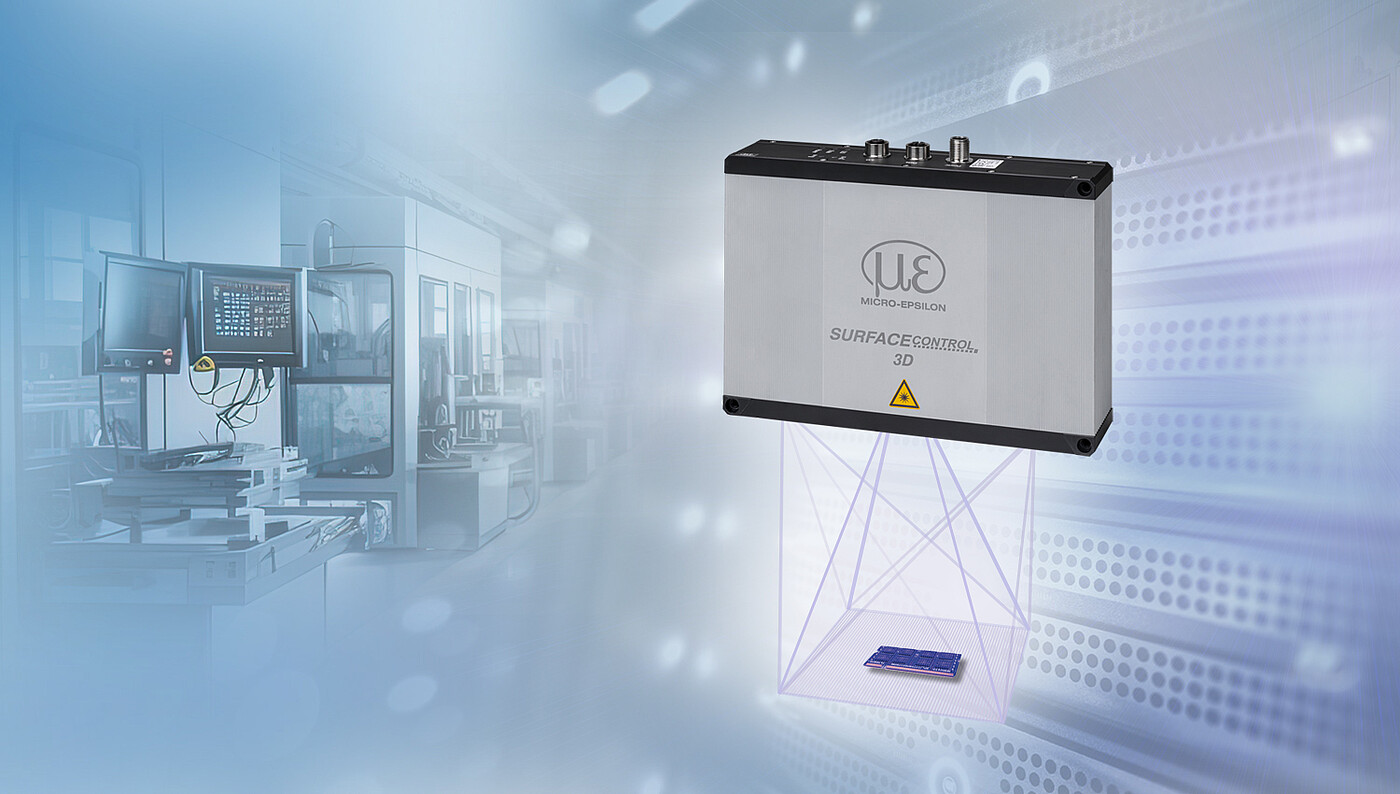

Con el nuevo surfaceCONTROL 3D 3560, la serie ahora ofrece máxima precisión en el eje Z, más de 10 millones de puntos 3D y evaluación SMART en una solución todo en uno. Para una integración sencilla en procesos automatizados de inspección en línea, el surfaceCONTROL 3D 3560 admite la comunicación mediante PROFINET, EtherCAT y EtherNet/IP.
Gracias a la evaluación integrada no se requieren unidades de cómputo adicionales. Esto reduce el esfuerzo de cableado e integración, reduce la carga del sistema de control y permite la salida directa de resultados de medición calculados o de señales de conmutación IO/NIO sencillas para decisiones rápidas en el proceso.
Sensores 3D de captura instantánea en operación – para inspección geométrica, de superficies y de calidad

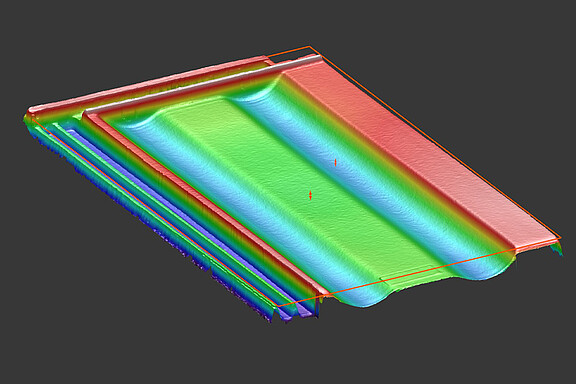

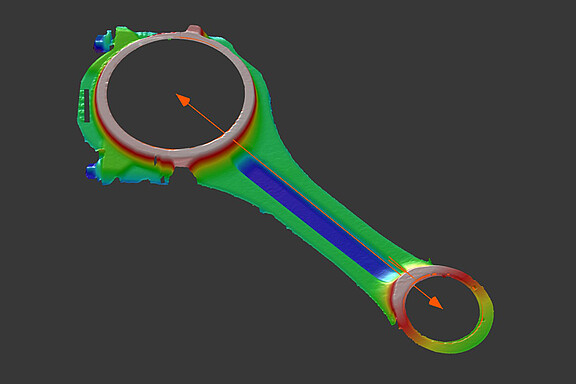

Ya sea medición geométrica, inspección de superficies o control de calidad: los sensores 3D surfaceCONTROL proporcionan datos 3D de área para comparaciones entre valor nominal y real, decisiones OK/NOK, así como monitoreo de procesos y de la producción. Permiten realizar inspección de forma e inspección geométrica precisas, detección de defectos, así como control de montaje y alineación – sin contacto, de forma objetiva y para reducir el rechazo.
Evaluación e integración flexibles
Según el modelo de sensor y la aplicación, hay dos opciones disponibles: Mediante 3D DATA se pueden integrar nubes de puntos 3D calibradas en el software del cliente. En modelos SMART seleccionados, los programas de medición se crean en 3DInspect, se almacenan en el sensor y se ejecutan directamente. Esto permite la salida automatizada de valores de medición y las evaluaciones OK/NOK sin una unidad de evaluación externa.

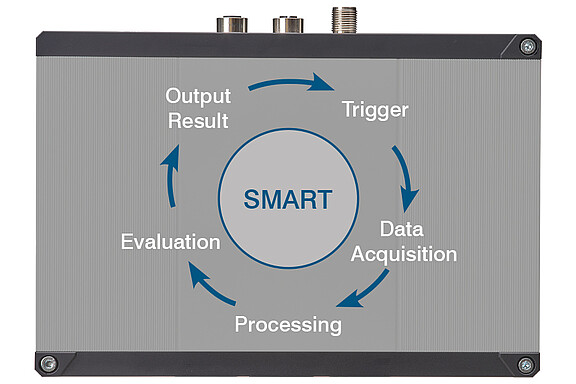

Sensor SMART con evaluación 3D integrada
- Procesamiento de datos integrado en el escáner
- No se requiere controlador adicional*
- Salida de los resultados de medición directamente al PLC
- Más de 80 programas de medición para evaluación 2D y 3D, p. ej., holgura, ángulo, altura de escalón
*Excepción: El modelo SC2610 requiere un controlador externo para la evaluación SMART (p. ej., IPU)

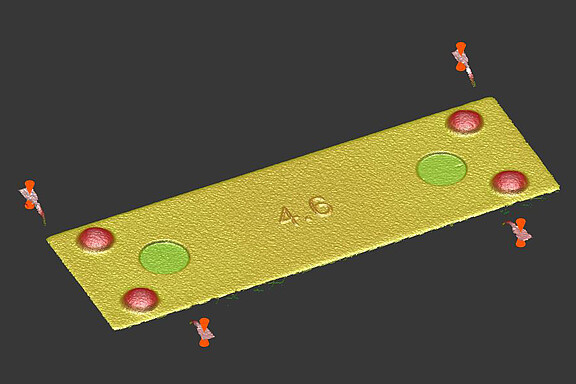

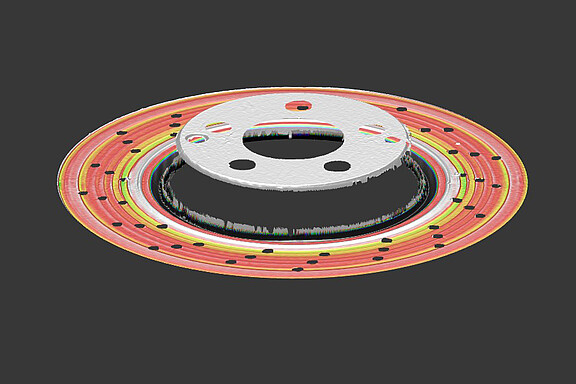

Ejemplos de aplicación

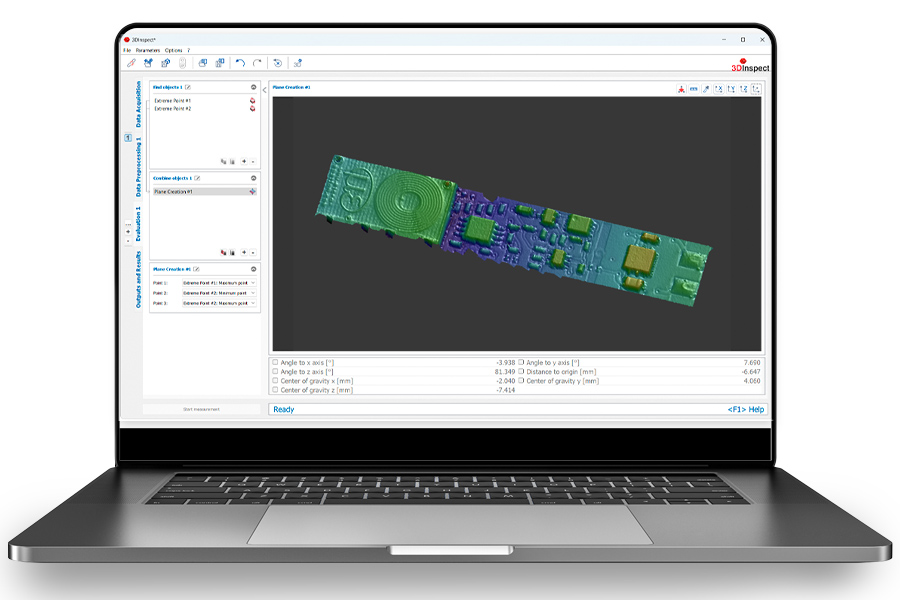

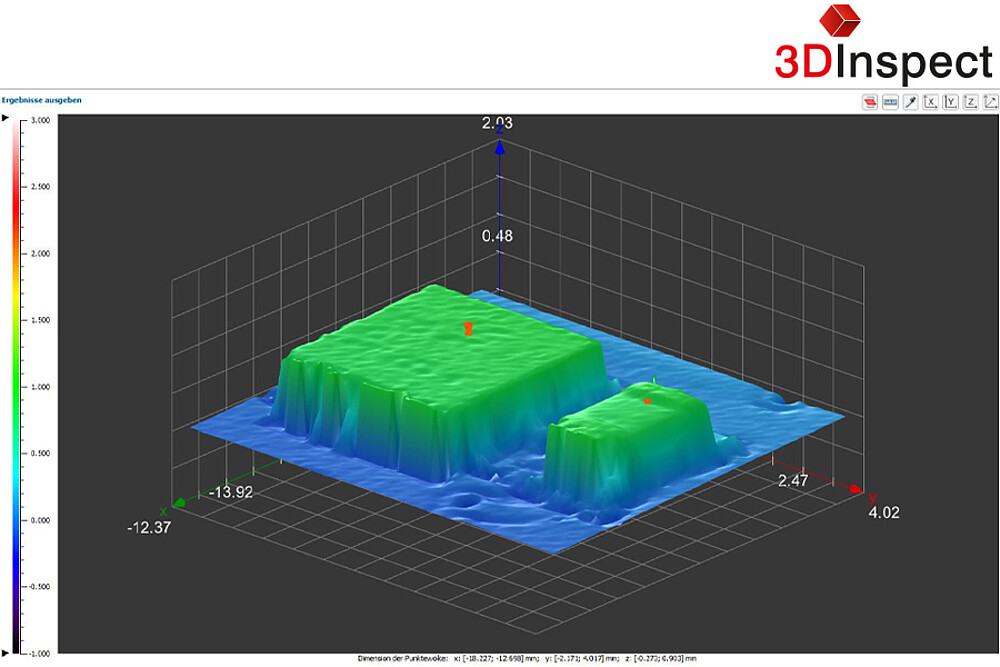

3DInspect – software potente para parametrización y evaluación
Interfaz de usuario intuitiva
La parametrización sencilla y la creación práctica de programas de medición 3D permiten una configuración rápida y eficiente de las secuencias de medición
Operación en línea
La interfaz de automatización integrada almacena los programas de medición directamente en el sensor (en sensores SMART) y permite mediciones automatizadas sin controladores adicionales.
Registro y almacenamiento
de datos 3D directamente en el software
Un software para todos los sensores 3D de Micro-Epsilon
Parametrización
- Ajuste de los parámetros óptimos del sensor para la tarea de medición correspondiente
- Carga de conjuntos de parámetros
- Selección del área que se desea medir
Preprocesamiento de datos

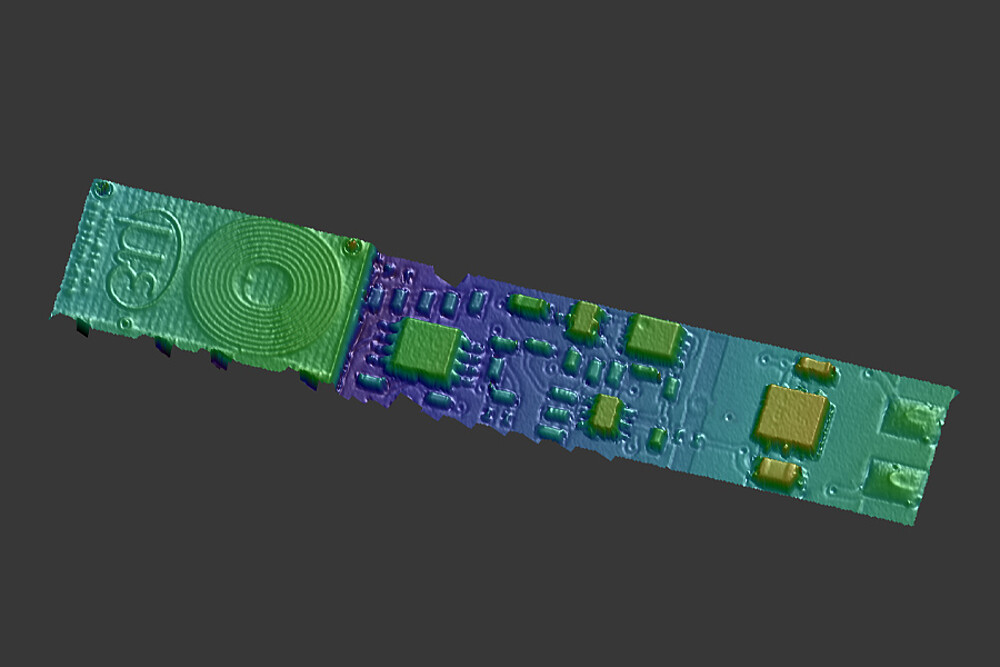

- Ajuste de la nube de puntos antes de la evaluación, p. ej., para el posicionamiento reproducible de la nube de puntos.
- Refinar o aplicar filtros para resaltar características, eliminar puntos irrelevantes o crear secciones.
Evaluación
- Más de 80 programas de medición para el cálculo de los valores de medición deseados
- Evaluación y medición de secciones generadas previamente
- Combinación de varios programas para tareas de medición complejas
Salida de resultados de medición
- Evaluación directa de un valor de medición como resultado (valor OK/NOK) Salida automatizada de los valores de medición o de los resultados evaluados (requiere la licencia «Automatización»)
- Señales de conmutación y salida por bus de campo
