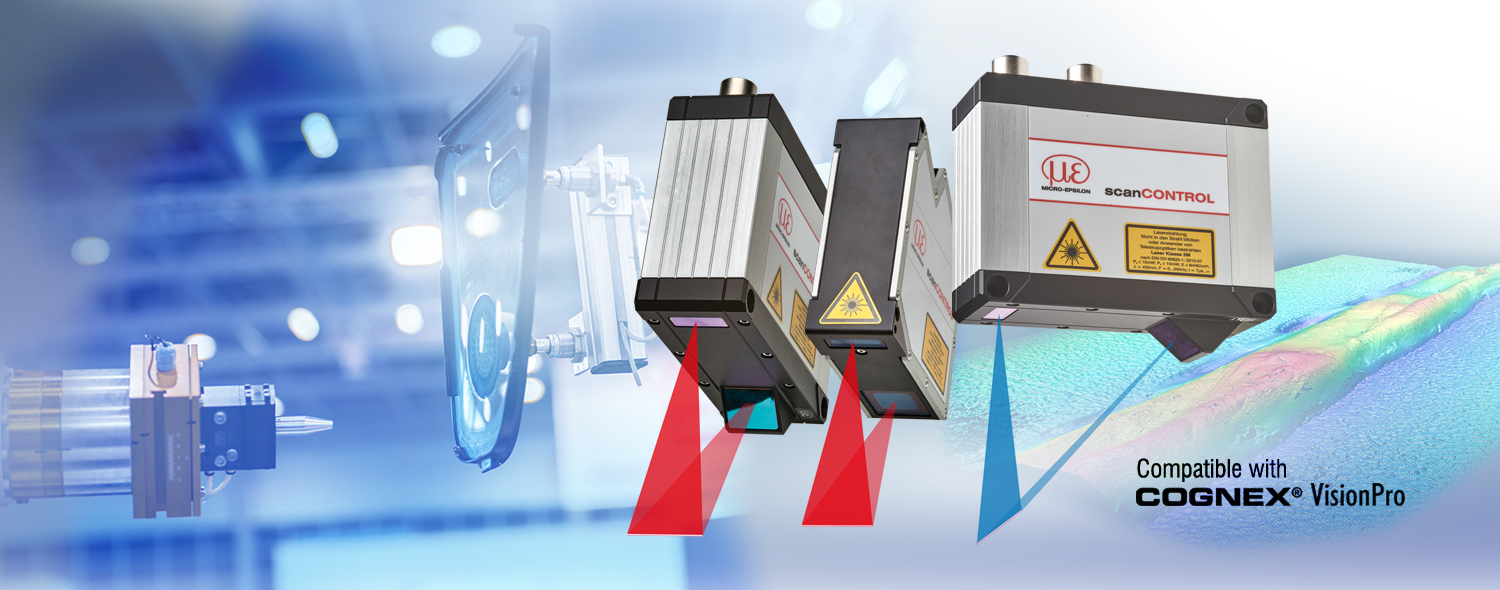

Escáneres láser para la medición de perfil en 2D/3D
Los escáneres láser de Micro-Epsilon se cuentan entre los sensores de perfil más eficaces del mundo en cuanto a precisión y velocidad de medición. Detectan, miden y evalúan perfiles, sin contacto, en objetos con las más diversas superficies. Los modelos disponibles se ofrecen con distintos rangos de medición y son idóneos para aplicaciones industriales. Se ofrecen también modelos para integradores que deseen programar sus propios análisis. Los escáneres de la serie scanCONTROL SMART integran un sistema inteligente que permite ejecutar una amplia gama de tareas de medición. Los modelos scanCONTROL no precisan de controlador externo, lo que simplifica considerablemente los trabajos de instalación.
Modelos
Características
- Diseño compacto con evaluación integrada: no precisa de controlador externo
- Alta resolución de perfil para la detección de los detalles más finos
- Alta velocidad de perfil para procesos de medición dinámica
- Software muy eficaz para parametrización y visualización
- kits SDK para integración en entornos de software personalizados
- Alta confiabilidad operativa comprobada en largos años de servicio de medición 24/7
- Compatible con VisionPro de Cognex
- La más rápida evaluación SMART integrada directamente en el sensor: hasta 10 kHz
- Óptima conexión al PLC, sin pérdida de información, gracias al protocolo UDP

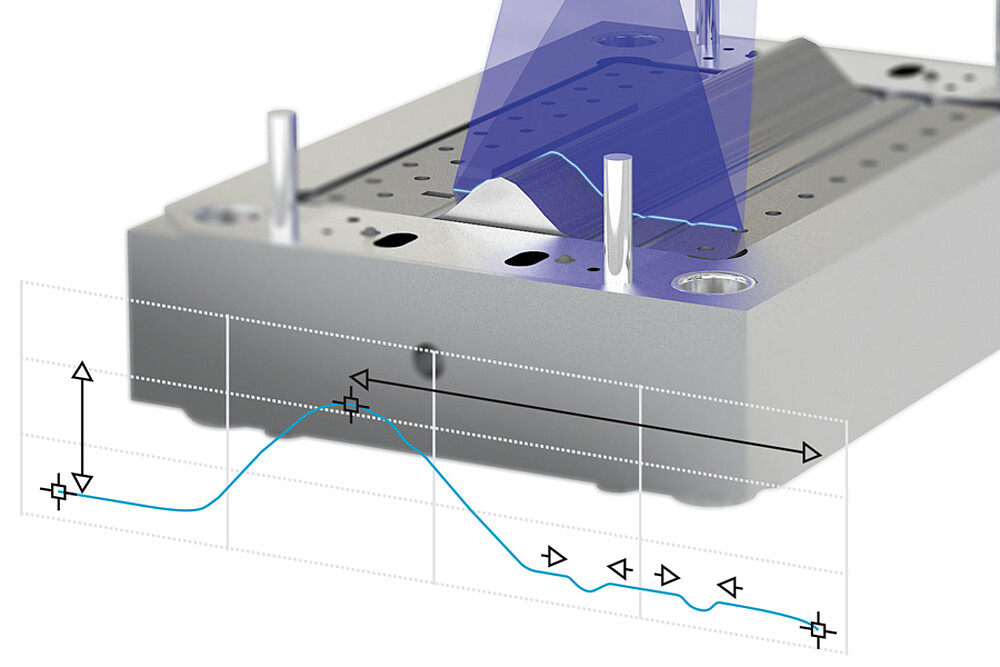

Todos los parámetros de medición con un único escáner inteligente

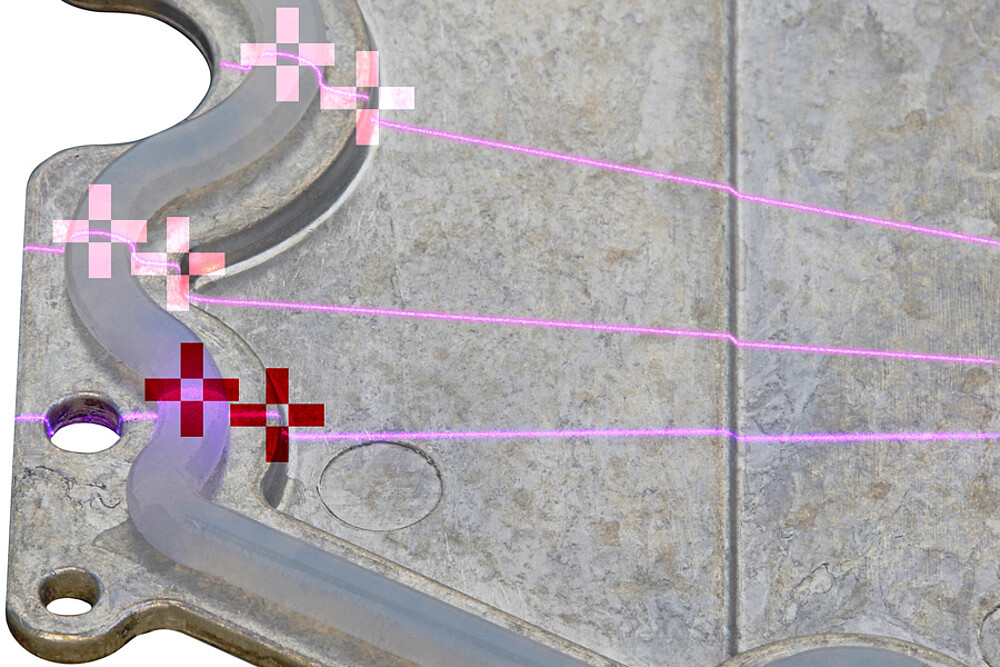

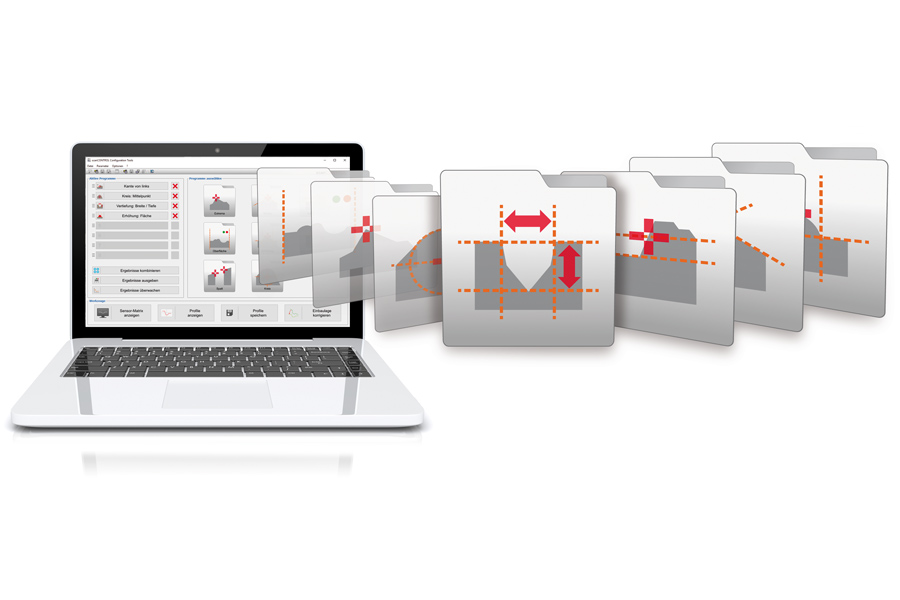

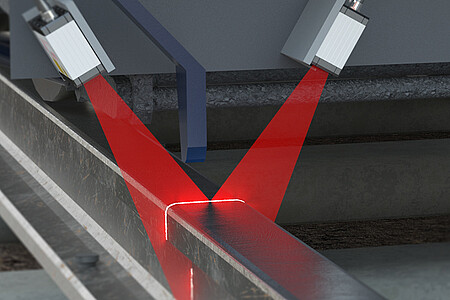

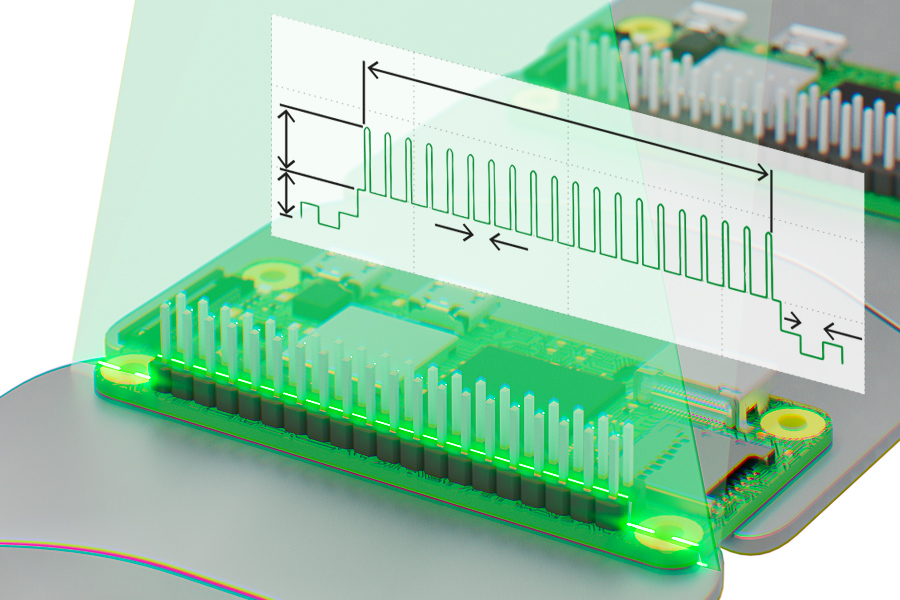

Los escáneres láser de la serie scanCONTROL resuelven diversas tareas de medición: Perfil, ancho, altura, profundidad, arista, reborde, ranura, ángulo, redondez y mucho más. La herramienta de software Configuration Tools pone a su disposición más de 40 programas de medición y un total de más de 90 evaluaciones. Los programas pasan al sensor SMART, el cual ejecuta la medición, evaluación y salida en modo autónomo.

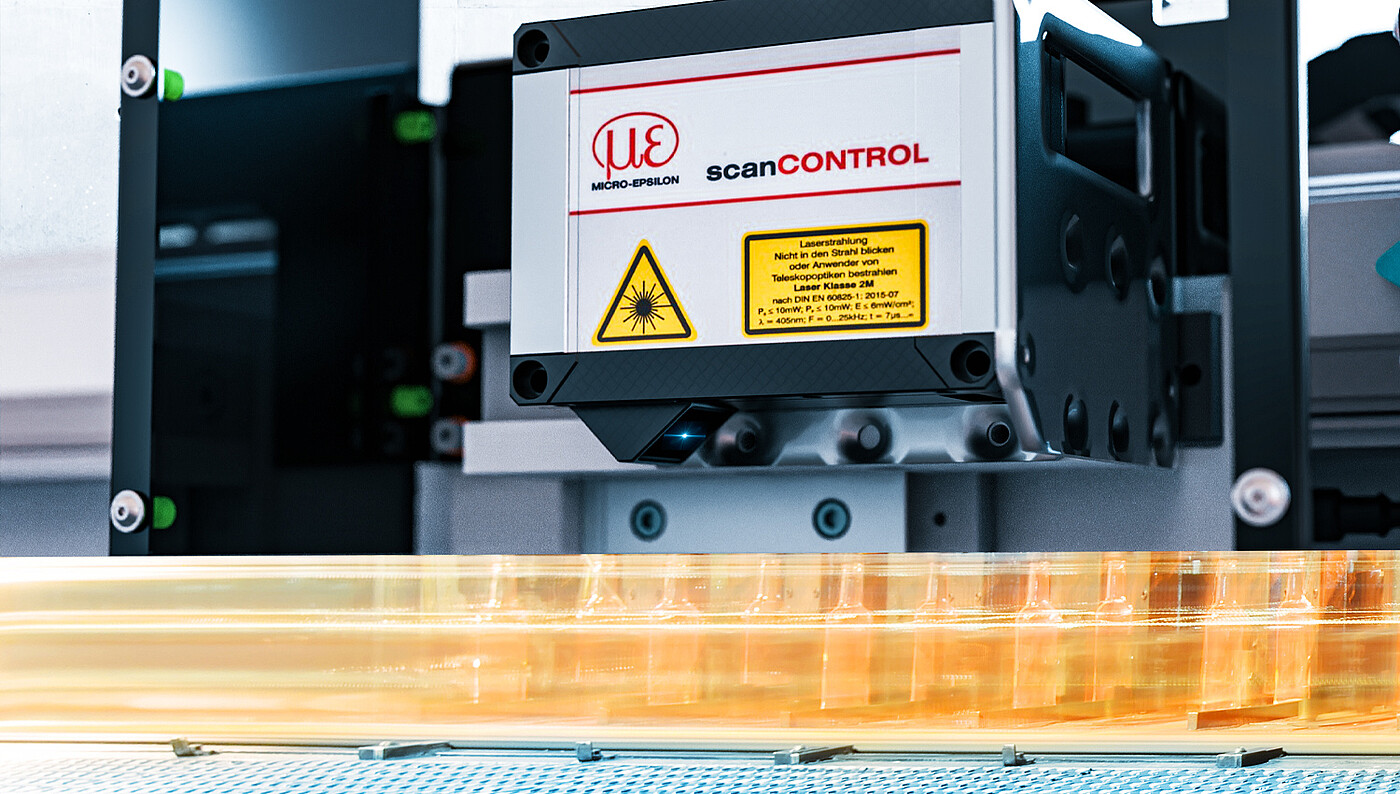

Escáneres inteligentes SMART: una amplia gama de funciones para numerosas tareas de medición
Escáneres inteligentes SMART con mayor rendimiento
Mediante una optimización específica se ha incrementado el rendimiento de los modelos scanCONTROL 300x: los algoritmos y componentes mejorados elevan la adquisición y la salida de datos a una frecuencia de hasta 10 millones de puntos de medición por segundo. La velocidad de cálculo y evaluación de perfiles de los sensores inteligentes es hasta un 60% mayor, lo que posibilita la ejecución rápida y confiable de análisis de perfiles. El protocolo UDP permite la transmisión de datos sin pérdida de información también a PLCs lentos.

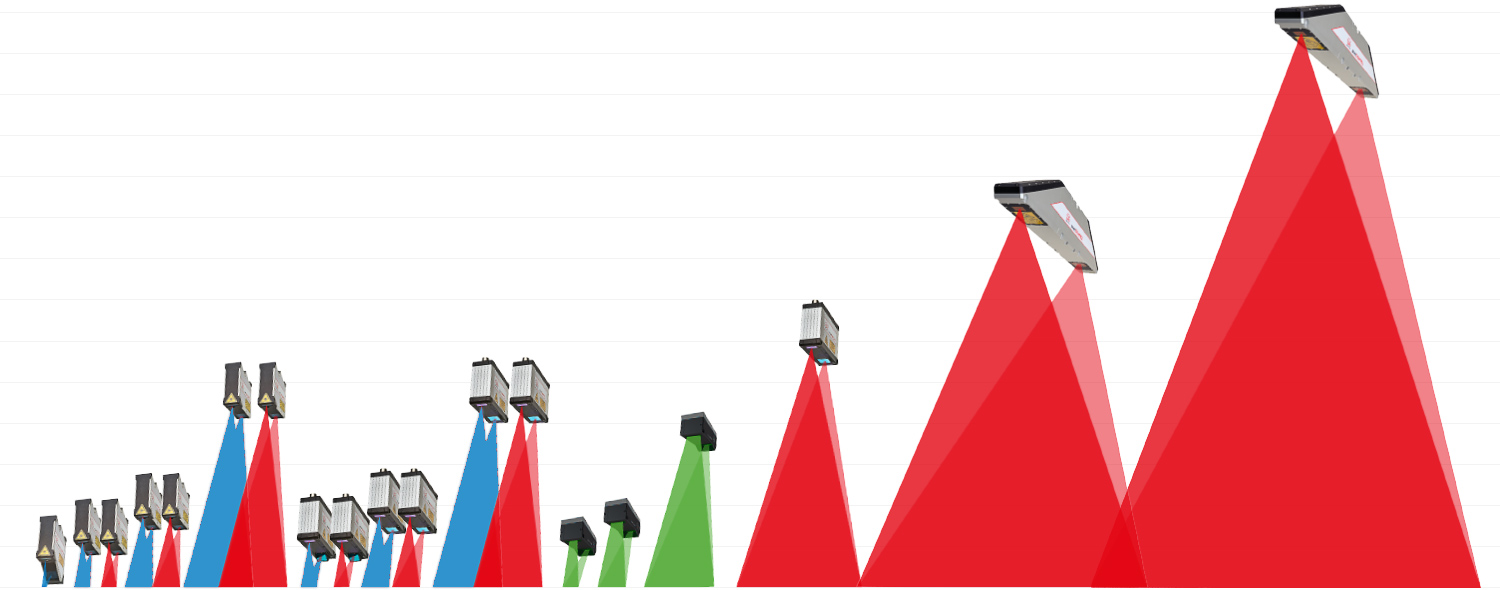

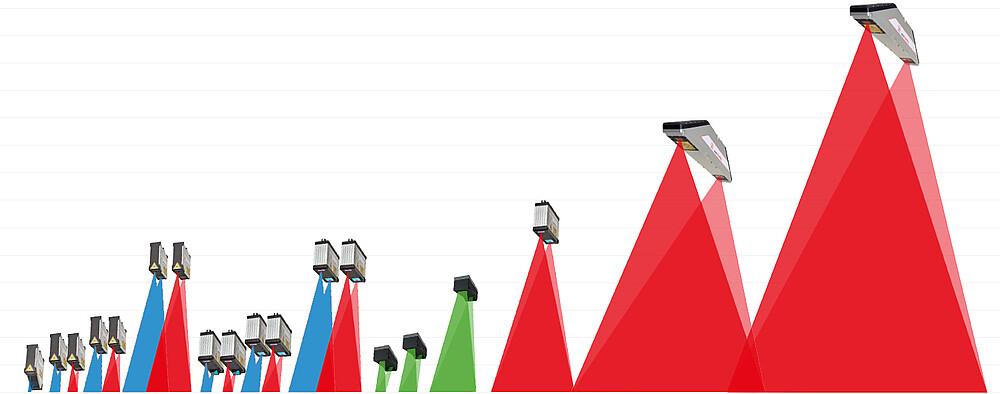

Amplia gama de modelos para las aplicaciones más diversas
Configure su escáner láser de perfil: Modelos

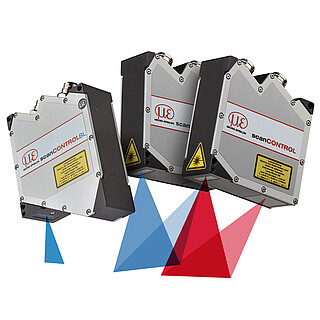

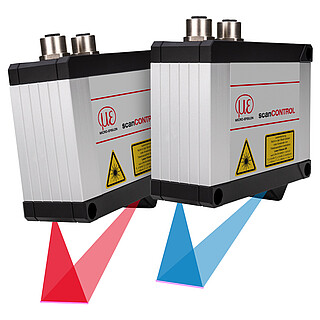

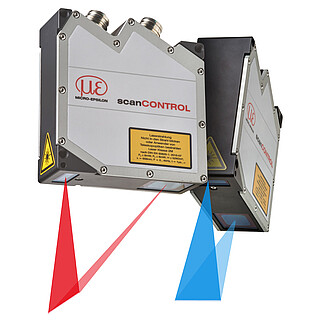

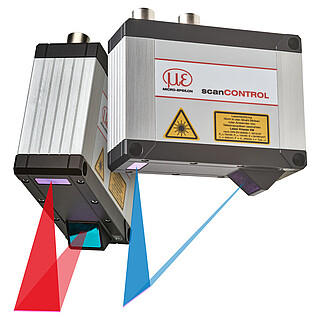

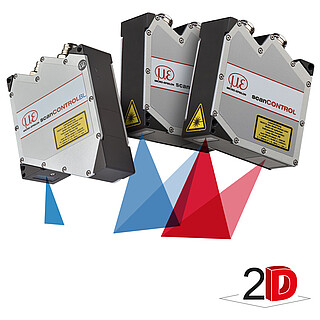

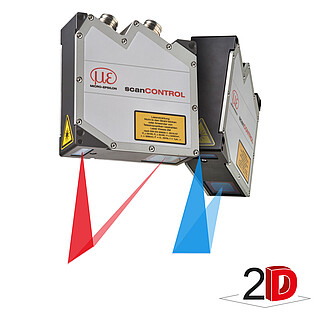

Escáneres de perfil con láser rojo y escáneres láser azul patentados
Los escáneres láser de Micro-Epsilon se ofrecen con diodo láser rojo o dotados de la tecnología de láser azul, patentada. Los escáneres láser con línea láser azul se utilizan preferiblemente en la medición de perfiles de metales incandescentes al rojo vivo así como en superficies transparentes y orgánicas. Si bien permite una estabilidad significativamente mayor, el rayo láser azul-violeta no penetra en el objeto de medición.
Las tareas de medición con escáneres láser azul en superficies al rojo vivo a más de 700 °C y objetos transparentes como el vidrio y el plástico están protegidas por patente. Los escáneres láser scanCONTROL alcanzan una excelente estabilidad de señal en estas superficies y, en consecuencia, arrojan resultados de medición precisos.

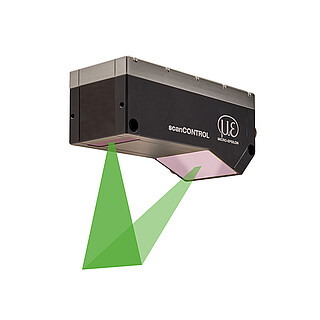

Sensores de perfil compactos

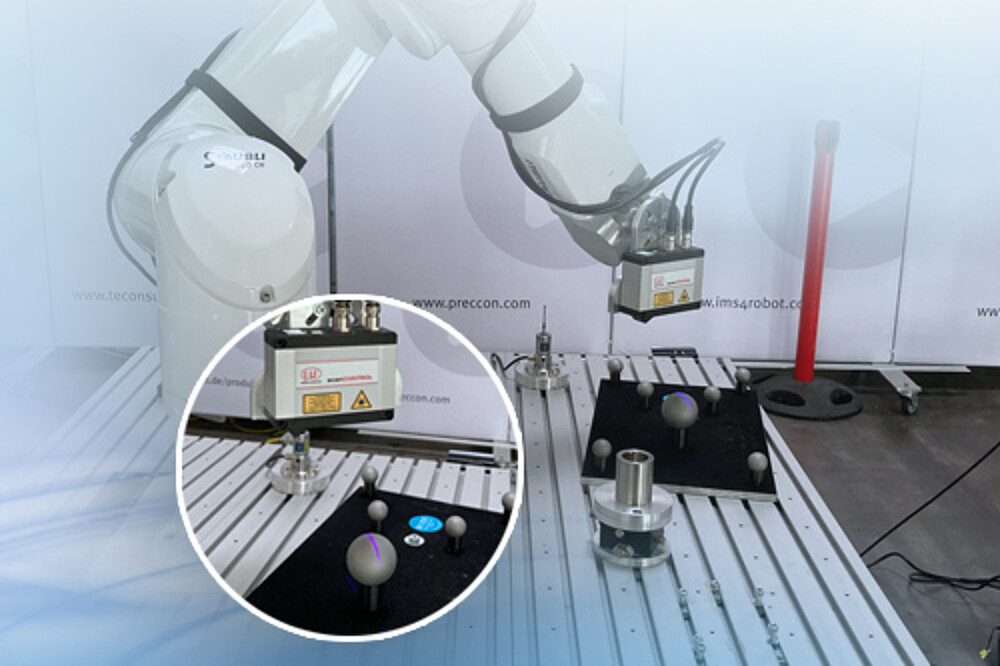

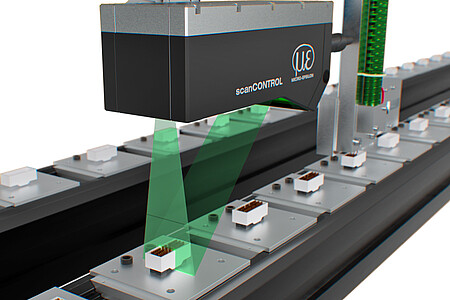

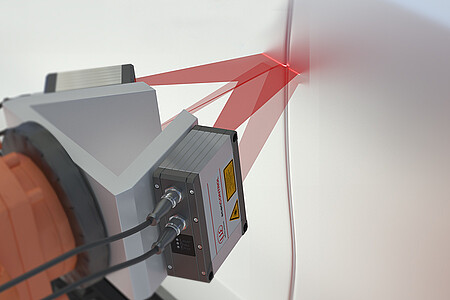

El diseño compacto de estos sensores combinado con un peso reducido despeja nuevos campos de aplicación en la medición de perfiles. La integración en la carcasa de los controladores simplifica la disposición del cableado y la integración mecánica de los sensores de perfil scanCONTROL. Su tamaño compacto y alta frecuencia de perfil hace que los sensores de perfil láser sean idóneos para tareas de medición dinámica, tales como el control de producción y procesos de montaje de robots.

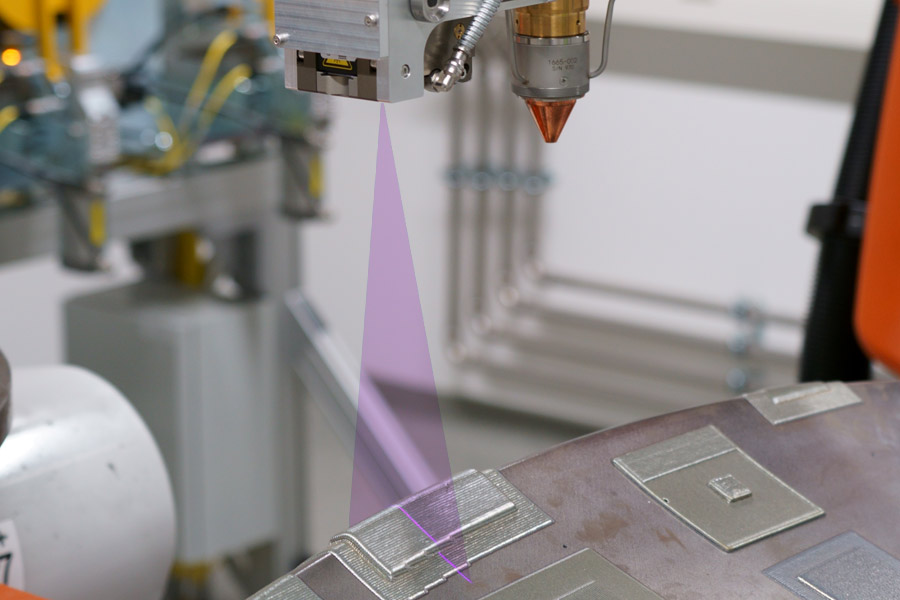

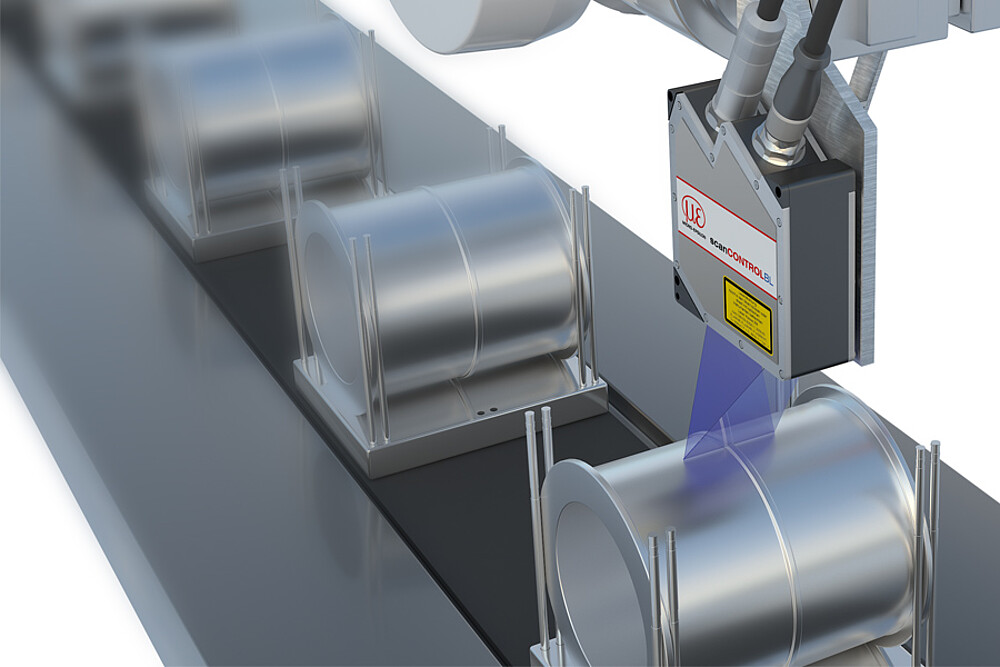

© Material gráfico Fraunhofer ILT: Automatización de la fabricación aditiva híbrida con sensores de perfil láser integrados en máquinas como parte del proyecto financiado por el BMBF (Ministerio Federal Alemán de Educación e Investigación)Proyectos ProLMD
Dos clases para mayor flexibilidad de integración
| Para la transferencia de perfiles en bruto | Con función de cálculo y evaluación de perfiles integrada |
|---|---|
| PERFILES | SMART |
Amplias posibilidades de transmisión de datos
Todos los escáneres láser pueden ser integrados fácilmente en distintos entornos de software, sea mediante los kits SDK disponibles, sea mediante el estándar GigE Vision, que cumplen todos los sensores scanCONTROL (integración en software de procesamiento de imágenes). Los sensores scanCONTROL SMART permiten también la transmisión directa de los valores medidos al controlador. Esto se consigue a través de las siguientes interfaces: Ethernet (UDP o Modbus TCP) RS422 (ASCII o Modbus RTU) Señales de conexión analógicas y digitales (con unidad de salida scanCONTROL) Profinet, Ethernet/IP, EtherCAT (con gateway scanCONTROL )
Aplicación
