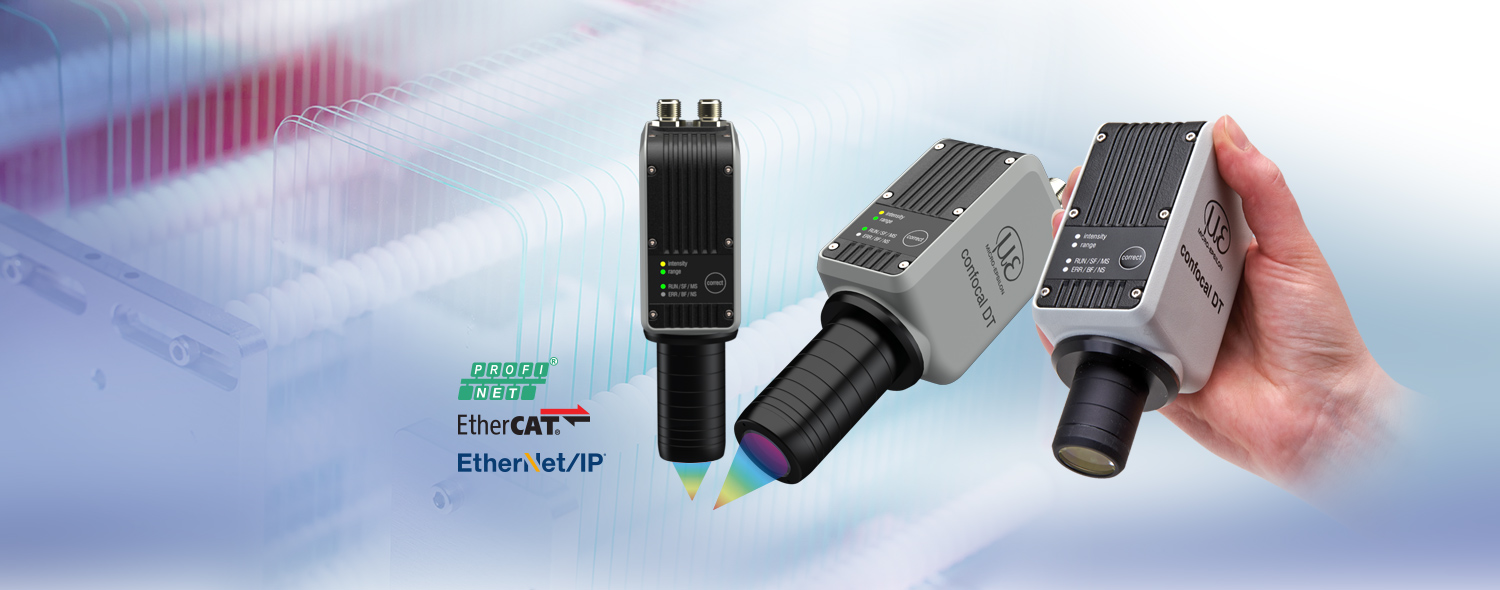

Sistema de sensores confocales cromáticos de nueva generación
Los sensores confocales confocalDT IFD2410 e IFD2415 conjugan la precisión con el diseño compacto. Son ideales para mediciones de distancia y de grosor complejas en aplicaciones industriales en serie. El IFD2415 permite realizar mediciones de grosor multicapa en materiales transparentes de hasta cinco capas. Gracias a las reducidas dimensiones de su carcasa IP65, estos sensores compactos se prestan para una rápida integración en máquinas e instalaciones, sin necesidad de fibra óptica.
La regulación activa del tiempo de exposición de la línea CCD garantiza resultados de medición estables incluso con superficies cambiantes y procesos dinámicos de hasta 25 kHz. Asimismo, la gran intensidad luminosa de los sensores permite realizar mediciones rápidas y confiables incluso de materiales oscuros.
Características
- Rangos de medición (mm): 1 | 3 | 6 | 10
- Velocidad de medición regulable hasta 25 kHz
- Resolución a partir de 8 nm
- Linealidad a partir de 0.25 µm
- Para una medición altamente precisa de la distancia y grosores de hasta 5 capas
- All-in-one: sensor y controlador en una única carcasa compacta
- Fácil integración sin necesidad de cable de fibra óptica
- Carcasa IP65 de aluminio robusto
- Gran variedad de configuraciones: EtherCAT, EtherNet/IP, Profinet, analógicas, por codificador, Ethernet o RS422
- Ideal para aplicaciones industriales en serie

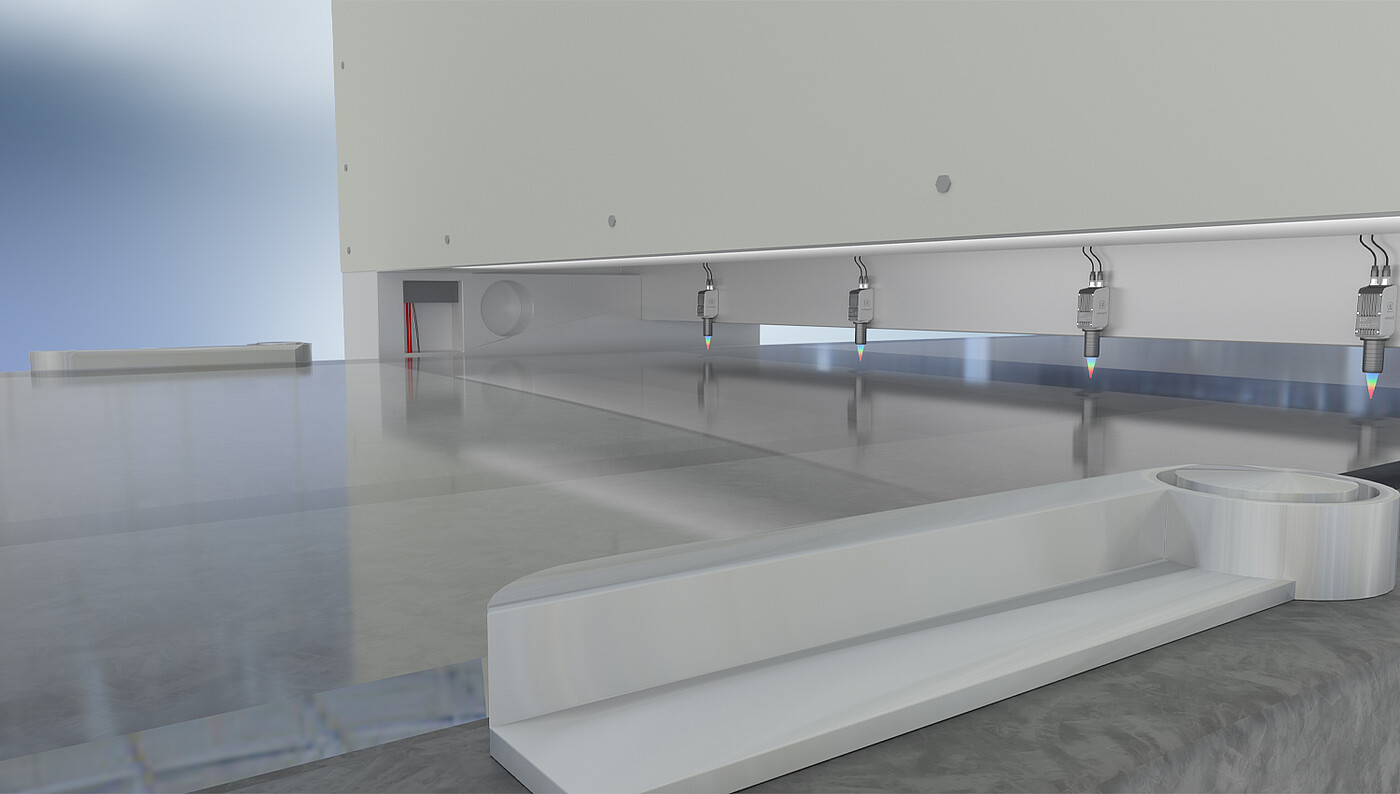

Optimizados para aplicaciones industriales en serie

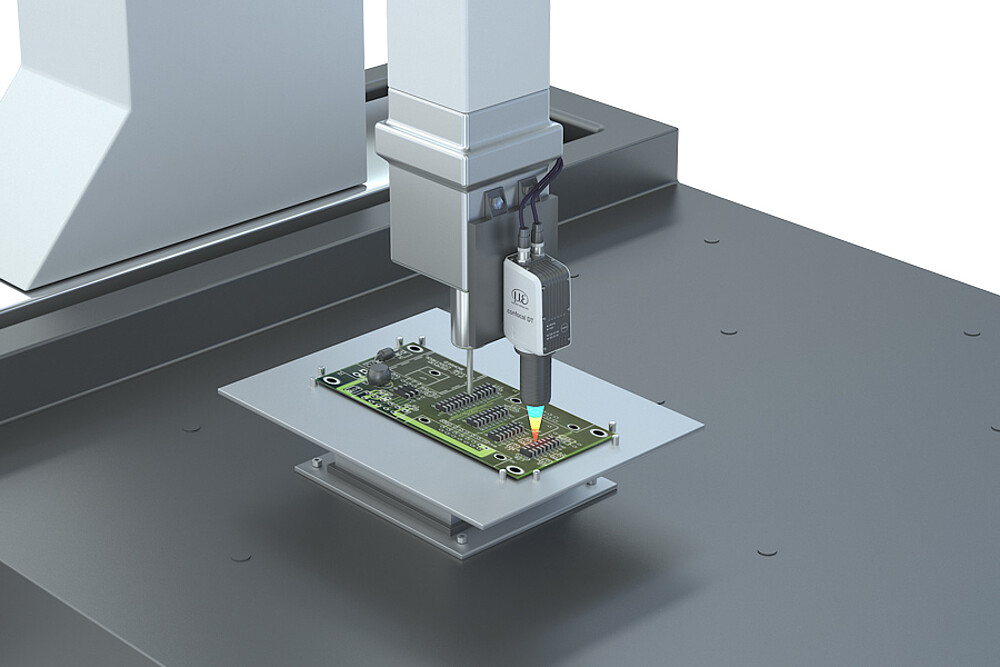

Los sensores de la serie IFD2410/2415 se diseñaron especialmente para el uso en aplicaciones industriales en serie. Por su robusta carcasa IP65, son idóneos, por ejemplo, para máquinas de medición de coordenadas, sistemas de control de grosores y sistemas de inspección en línea.

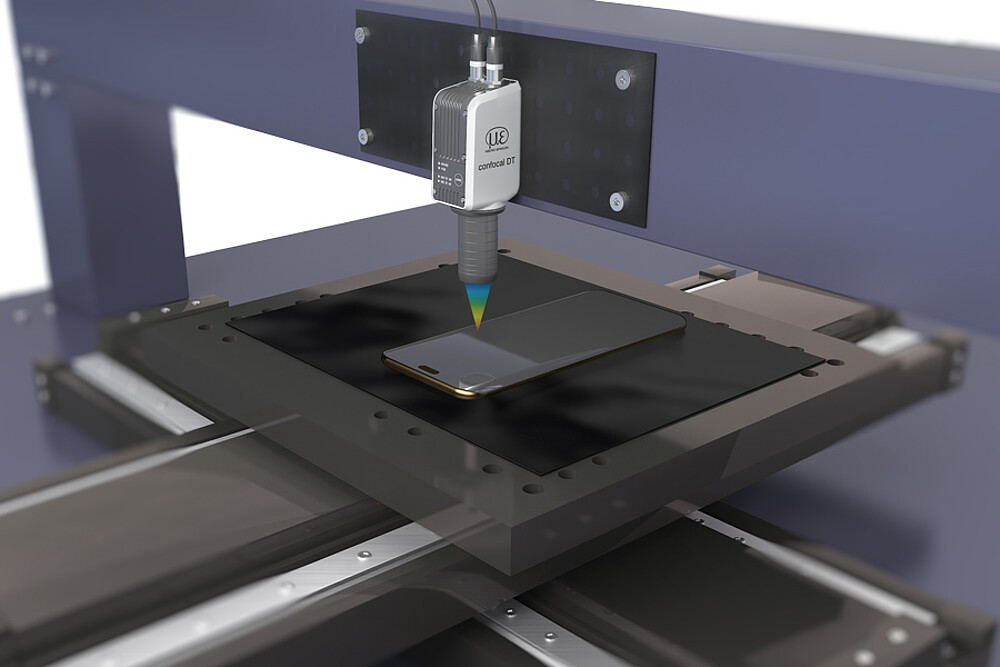

La elevada intensidad luminosa y cortos tiempos de exposición proporcionan resultados de medición estables incluso con reflejos poco intensos así como, por ejemplo, una inspección sumamente precisa de piezas diminutas y objetos oscuros.

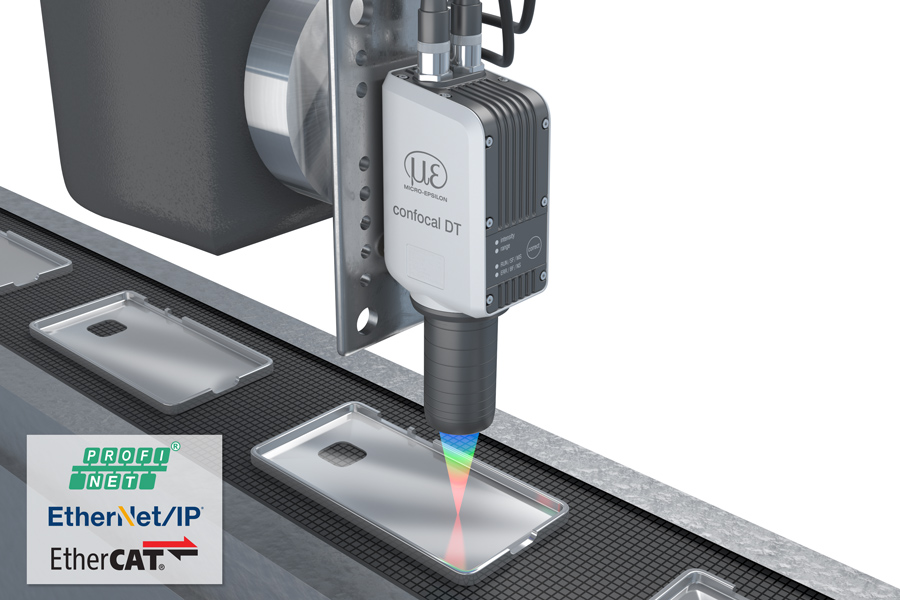

Integración PLC y una gran variedad de opciones de conectividad
Los sensores de la serie IFD2410/2415 establecen nuevas pautas en la automatización industrial. Con su amplia gama de interfaces, son directamente integrables en PLCs, sin necesidad de interfaces adicionales. Esto permite la transferencia inmediata de datos en tiempo real y simplifica significativamente la puesta en marcha. Los parámetros de configuración se transfieren automáticamente al PLC, eliminando así totalmente la necesidad de configurar manualmente. Con opciones de conexión como EtherCAT, PROFINET, Ethernet/IP, analógicas, por codificador, Ethernet o RS422, los sensores ofrecen máxima flexibilidad para una óptima integración en sistemas existentes.

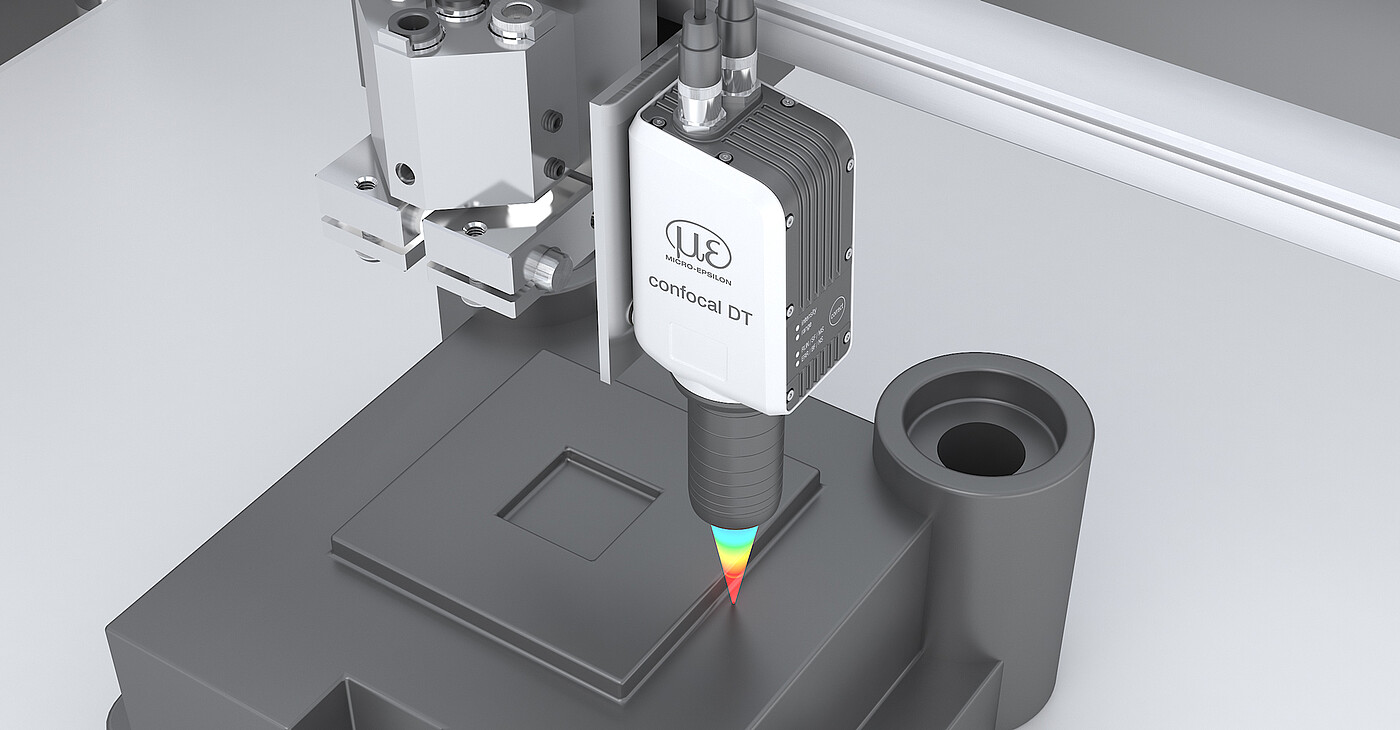

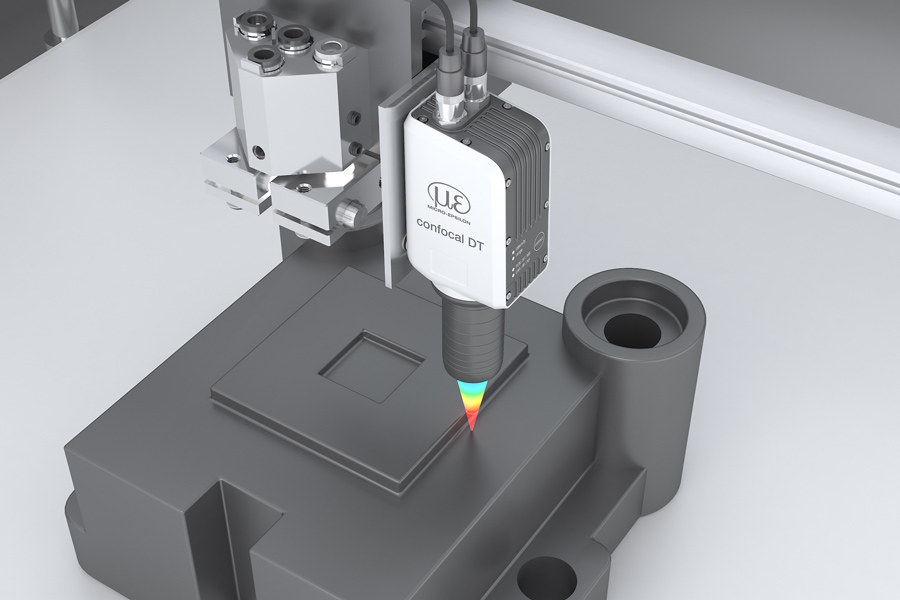

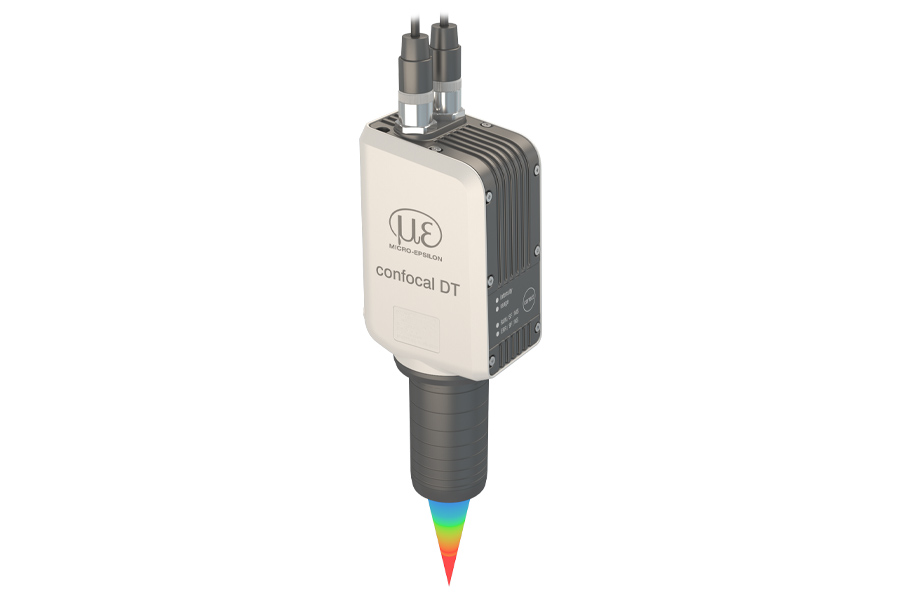

Diseño compacto para máxima flexibilidad
Los modelos de la serie IFD2410/2415 combinan sensor y controlador en una única carcasa y proporcionan resultados de medición precisos gracias al procesamiento directo de señales. Al no necesitarse fibra óptica, el trabajo de instalación disminuye, y los costos son a su vez significativamente más bajos.
Las opciones de montaje disponibles son varias: ya sea mediante tres agujeros roscados en la carcasa del controlador o mediante una sujeción radial en el cabezal del sensor. De este modo, el sensor se adapta óptimamente a diferentes condiciones de montaje, siendo así ideal para la integración en serie en espacios limitados.

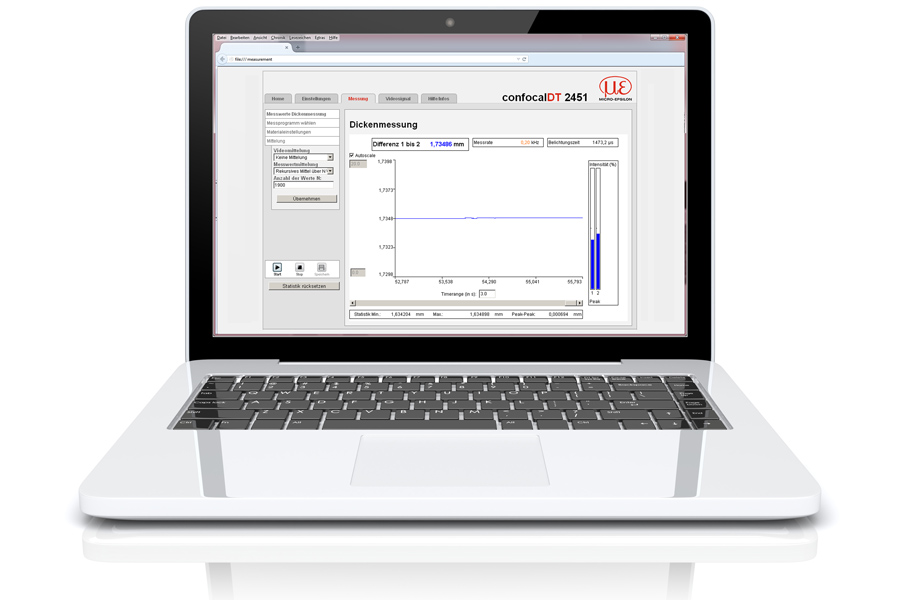

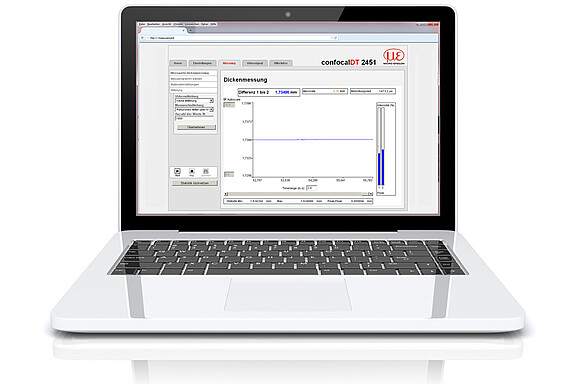

Fácil parametrización gracias a la intuitiva interfaz web
La serie IFD destaca por su uso extraordinariamente fácil. Instalación y configuración se realizan directamente a través de Ethernet mediante una interfaz web intuitiva, que facilita y acelera los ajustes en el navegador. Esto acorta sensiblemente la puesta en marcha a la vez que ofrece una interfaz de usuario clara y bien estructurada, en la que todas las funciones clave se encuentran a golpe de vista.
Para mediciones del grosor, se dispone de una base de datos de materiales integrada ampliable y personalizable. Esto permite tener en cuenta materiales y requisitos de producción específicos de forma rápida y precisa.

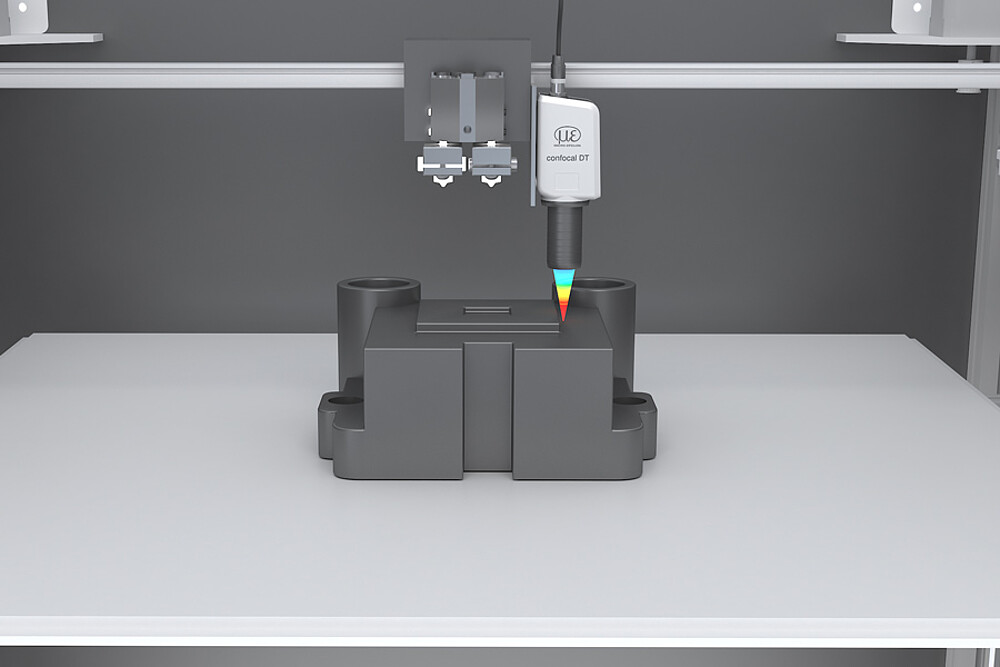

Application examples
