Sensores industriales de tracción por cable
Los sensores de tracción por cable de la serie P están diseñados para aplicaciones de medición industriales. La carcasa de aluminio, robusta y compacta, protege los sensores de posibles influencias mecánicas. Los sensores de tracción por cable se ofrecen en versión analógica con salida de potenciómetro, corriente o tensión, o en versión digital con codificador incremental absoluto y ofrecen rangos de medición de hasta 50 m.

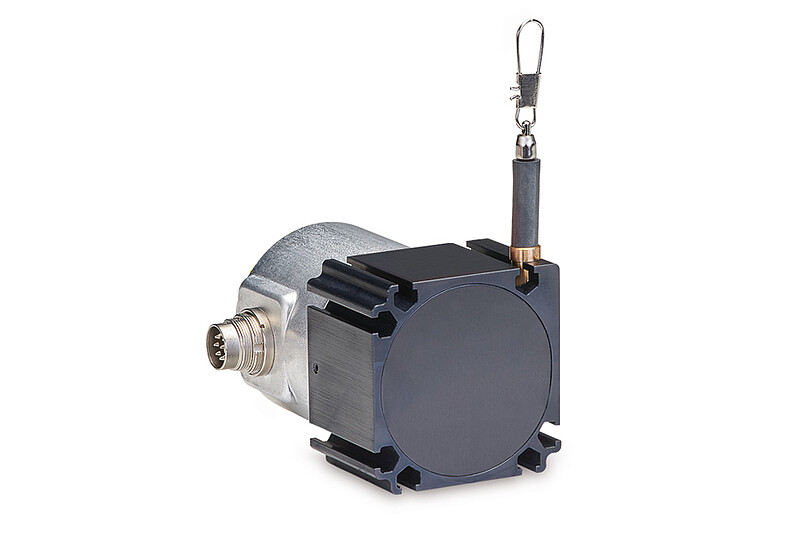

La serie de modelos digitales P60 de sensores de tracción por cable es de aplicación universal. La amplia gama de modelos permite seleccionar el sensor adecuado para prácticamente cualquier aplicación. Diversas salidas analógicas y rangos de medición garantizan un empleo versátil.
- Rangos de medición (mm): 100 | 150 | 300 | 500 | 750 | 1.000 | 1,500
- Linealidad ± 0.1% d.M.
- Tipos de salidas Potenciómetro, tensión, corriente
- Robusta carcasa de aluminio
- Montaje fácil y flexible
- Data sheet wireSENSOR P60 (pdf, 2.24 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 MB)
- Setup Guide wireSENSOR P60 (pdf, 403.96 KB)
- Setup Guide wireSENSOR WDS P60 (new encoder) (pdf, 570.15 KB)
- CAD file 3D-model "wireSENSOR P60/P96" analog, STEP (zip, 1.19 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)

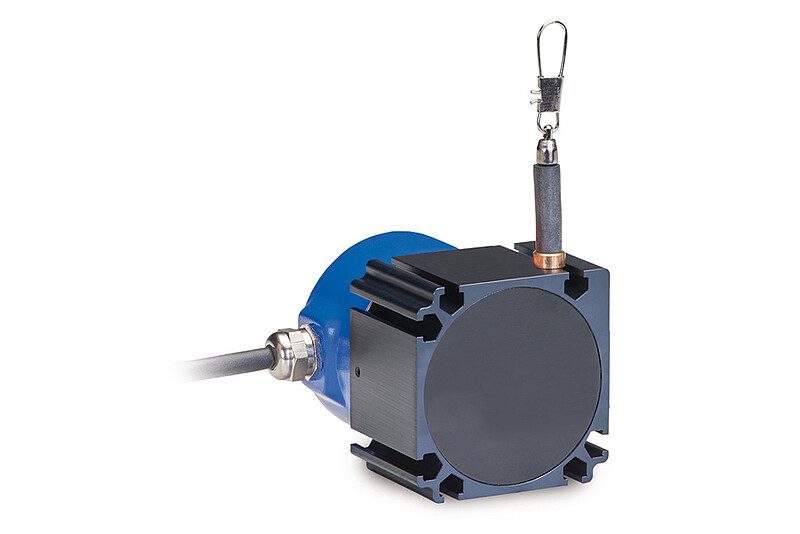

La serie de modelos digitales P60 de sensores de tracción por cable es de aplicación universal. La amplia gama de modelos permite seleccionar el sensor adecuado para prácticamente cualquier aplicación. Diversos rangos de medición y tipos de salida digital agilizan la integración en muchas aplicaciones.
- Rangos de medición (mm): 1,000 | 1,500
- Linealidad ± 0.02% d.M.
- Tipo de salida: Codificador incremental
- Robusta carcasa de aluminio
- Montaje fácil y flexible
- Data sheet wireSENSOR P60 (pdf, 2.24 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 MB)
- Setup Guide wireSENSOR P60 (pdf, 403.96 KB)
- Setup Guide wireSENSOR WDS P60 (new encoder) (pdf, 570.15 KB)
- CAD file 3D-model "wireSENSOR P60/P96" digital, STEP (zip, 10.70 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)

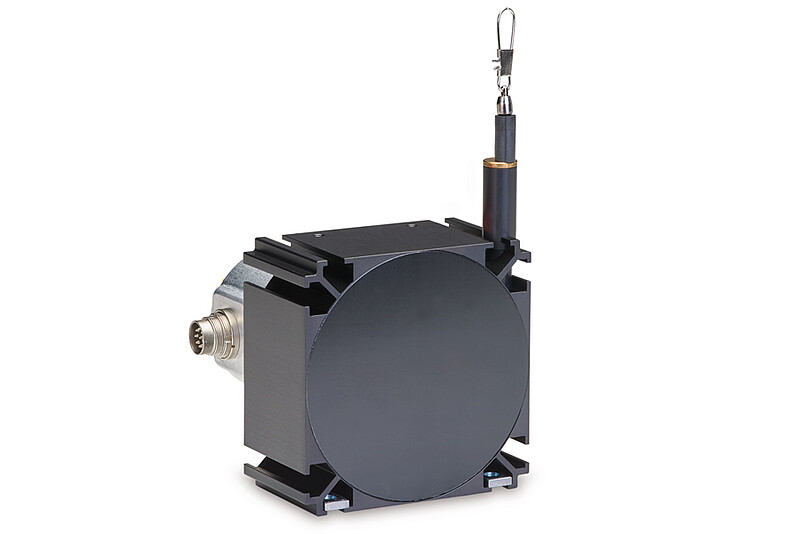

La serie de modelos digitales P96 de sensores de tracción por cable es de aplicación universal. La amplia gama de modelos permite seleccionar el sensor adecuado para prácticamente cualquier aplicación. Diversas salidas analógicas y rangos de medición garantizan un empleo versátil.
- Rangos de medición (mm): 2,000 | 2,500
- Linealidad ± 0.1% d.M.
- Tipos de salidas Potenciómetro, tensión, corriente
- Robusta carcasa de aluminio
- Montaje fácil y flexible
- Data sheet wireSENSOR P96 (pdf, 2.24 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 MB)
- Setup Guide wireSENSOR P96 (pdf, 394.15 KB)
- Setup Guide wireSENSOR WDS P96 (new encoder) (pdf, 559.55 KB)
- CAD file 3D-model "wireSENSOR P60/P96" analog, STEP (zip, 1.19 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)

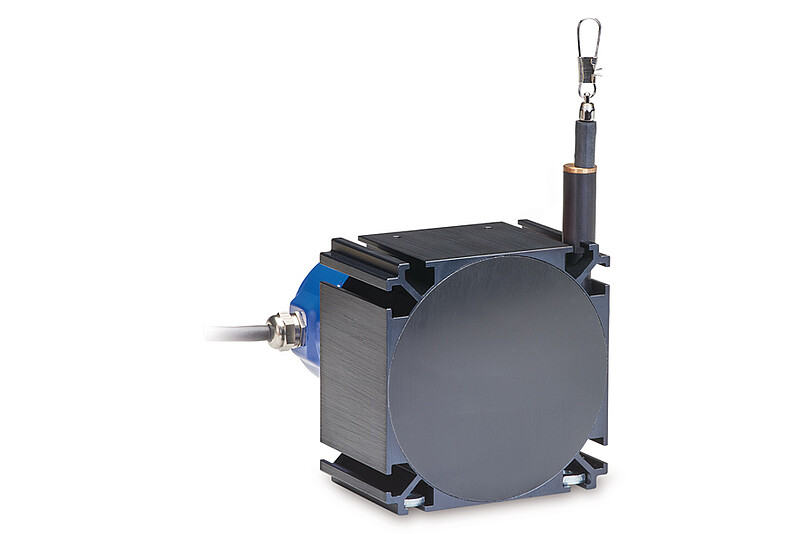

La serie de modelos digitales P96 de sensores de tracción por cable es de aplicación universal. La amplia gama de modelos permite seleccionar el sensor adecuado para prácticamente cualquier aplicación. Diversos rangos de medición y tipos de salida digital agilizan la integración en muchas aplicaciones.
- Rangos de medición (mm): 3,000
- Linealidad ± 0.02% d.M.
- Tipos de salidas Codificador incremental o absoluto
- Robusta carcasa de aluminio
- Montaje fácil y flexible
- Data sheet wireSENSOR P96 (pdf, 2.24 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 MB)
- Setup Guide wireSENSOR P96 (pdf, 394.15 KB)
- Setup Guide wireSENSOR WDS P96 (new encoder) (pdf, 559.55 KB)
- CAD file 3D-model "wireSENSOR P60/P96" digital, STEP (zip, 10.70 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)

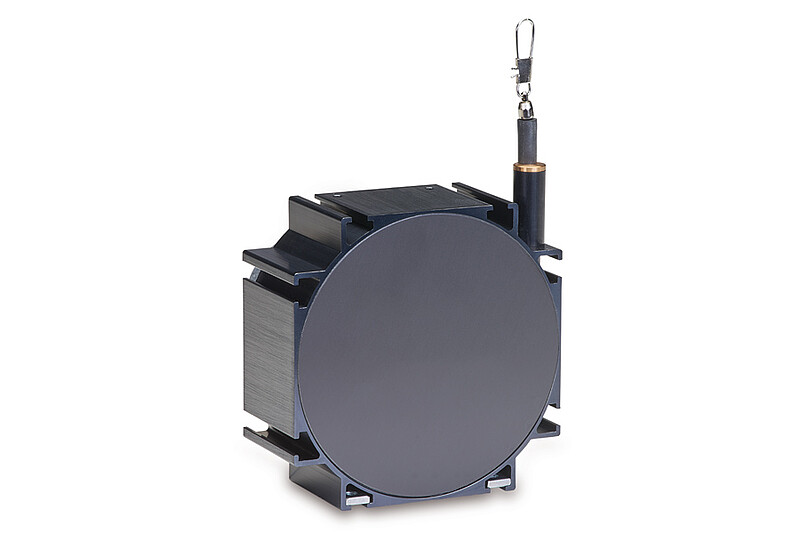

La serie de modelos digitales P115 de sensores de tracción por cable es de aplicación universal. La amplia gama de modelos permite seleccionar el sensor adecuado para prácticamente cualquier aplicación. La serie analógica es muy compacta y ofrece un amplia variedad de rangos de medición. La serie de modelos destaca por su excelente relación calidad-precio y la sólida tecnología que incorpora.
- Rangos de medición (mm): 3,000 | 4,000 | 5,000 | 7,500 | 10,000 | 15,000
- Linealidad ± 0.1% d.M.
- Tipos de salidas Potenciómetro, tensión, corriente
- Carcasa de aluminio robusta
- Prácticas ranuras de montaje para fácil fijación
- Diseño compacto
- Data sheet wireSENSOR P115 (pdf, 2.25 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 MB)
- Setup Guide wireSENSOR P115 (pdf, 399.04 KB)
- Setup Guide wireSENSOR WDS P115 (new encoder) (pdf, 574.57 KB)
- CAD file 3D-model "wireSENSOR P115" digital, STEP (zip, 1.61 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)
La serie de modelos digitales P115 de sensores de tracción por cable es de aplicación universal. La amplia gama de modelos permite seleccionar el sensor adecuado para prácticamente cualquier aplicación. La versión digital con codificador absoluto o incremental facilita una amplia gama de aplicaciones. La serie de modelos destaca por su excelente relación calidad-precio y la sólida tecnología que incorpora.
- Rangos de medición (mm): 5,000 | 7,500 | 10,000 | 15,000
- Linealidad ± 0.01% d.M.
- Tipos de salidas Codificador incremental o absoluto
- Carcasa de aluminio robusta
- Ranuras de montaje para fácil sujeción
- Data sheet wireSENSOR P115 (pdf, 2.25 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 MB)
- Setup Guide wireSENSOR P115 (pdf, 399.04 KB)
- Setup Guide wireSENSOR WDS P115 (new encoder) (pdf, 574.57 KB)
- CAD file 3D-model "wireSENSOR P115" digital, STEP (zip, 17.66 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)

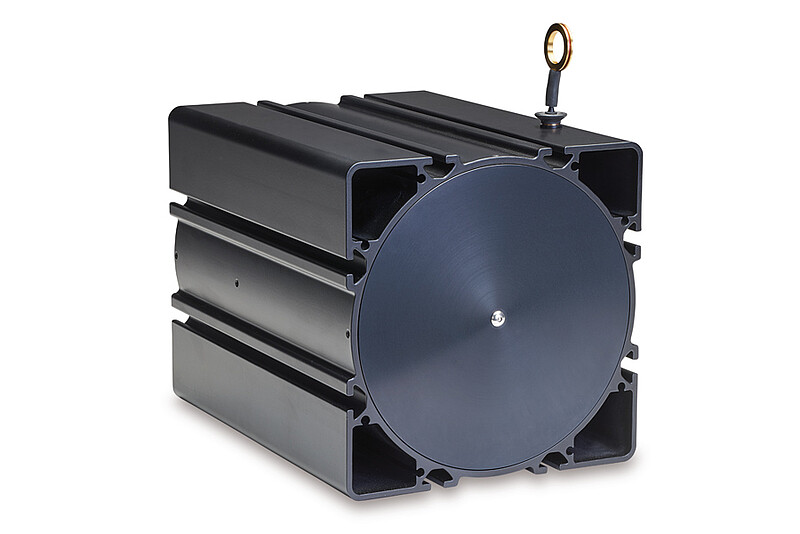

La serie P200 de sensores de tracción por cable está especialmente diseñada para aplicaciones industriales en la construcción de ascensores, sistemas de grúas, montacargas y almacenes de gran altura. La robusta carcasa y los componentes macizos, de primera calidad, garantizan una gran seguridad operativa y una prolongada vida útil, incluso en entornos industriales complejos.
- Rangos de medición (mm): 30,000 | 40,000 | 50,000
- Linealidad ± 0.01% d.M.
- Tipos de salidas Codificador incremental o absoluto
- Robusta carcasa de aluminio
- Diversas interfaces digitales
- Data sheet wireSENSOR P200 (pdf, 2.10 MB)
- Operating Instructions wireSENSOR take up spool (Z60 / P96 / P115 / P200) (pdf, 1.47 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 MB)
- Setup Guide draw wire sensor take up spools (pdf, 469.91 KB)
- Setup Guide wireSENSOR WDS P200 (new encoder) (pdf, 450.03 KB)
- CAD file 3D-model "wireSENSOR P200", STEP (zip, 14.97 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)
