Medición de la dilatación térmica en husillos

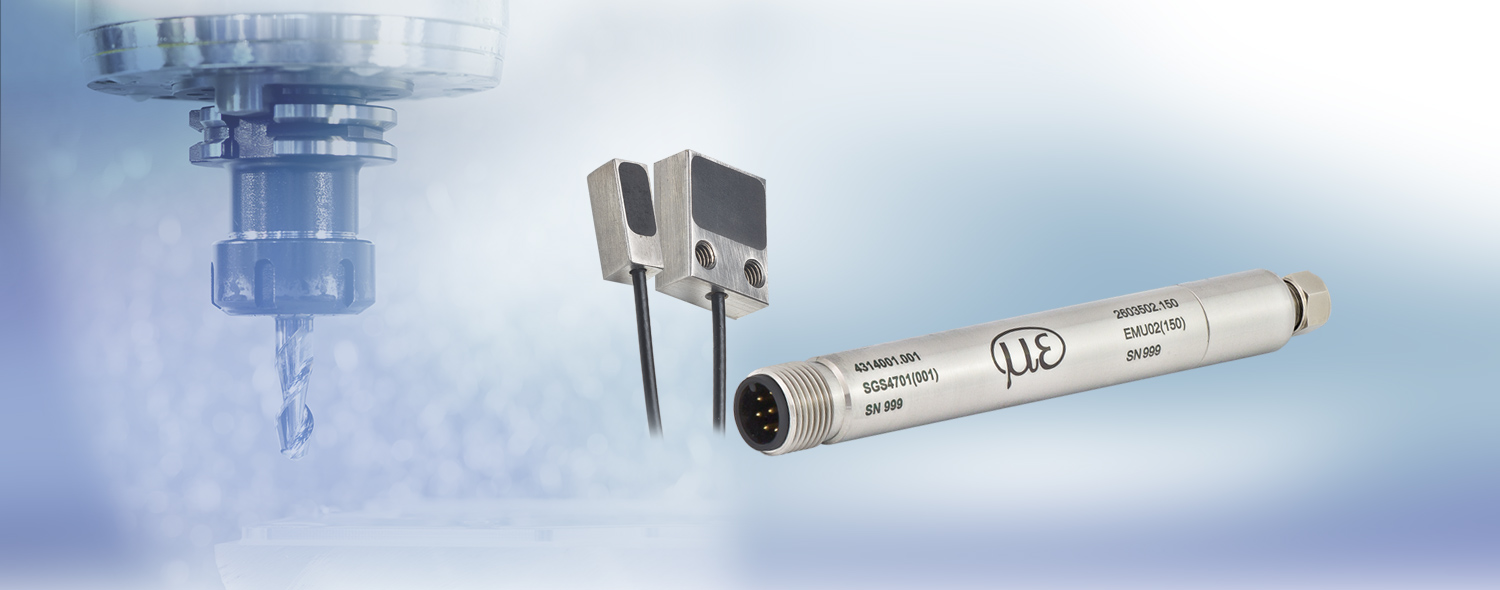

El sistema de medición del desplazamiento SGS 4701 (Spindle Growth System) se diseñó para su aplicación en husillos de alta frecuencia. La alta velocidad y el desarrollo de calor obligan a compensar la dilatación térmica para que la herramienta se mantenga en la posición definida. El sensor SGS detecta la dilatación térmica y centrífuga del husillo. La medición suele efectuarse en el anillo laberíntico. Además de la dilatación lineal, el sensor detecta y emite la temperatura. Los valores medidos se transmiten al control CNC y compensan la desviación posicional.
Características
- Medición sin contacto y sin desgaste
- Diseño de costo optimizado
- Sensor y controlador en miniatura, totalmente integrables en el husillo
- Adecuación a materiales ferromagnéticos o no ferromagnéticos
- Medición de temperatura integrada en el sensor
- Estabilidad a temperaturas extremas

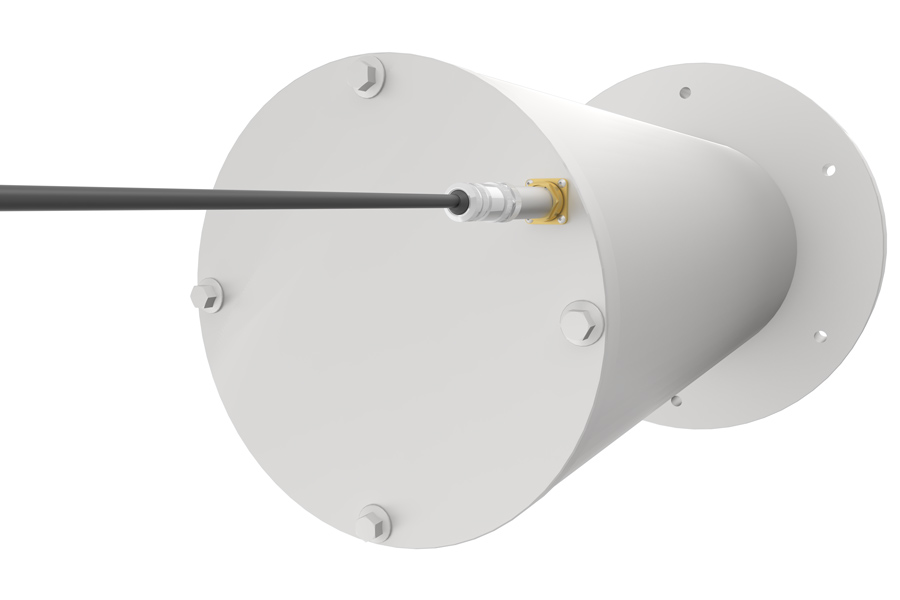

Construcción compacta
El SGS 4701 consta de un sensor, cable del sensor y controlador, calibrados de fábrica para objetos de medición ferromagnéticos o no ferromagnéticos. Dos sensores miniatura permiten su instalación directamente en el husillo. El controlador de construcción compacta se presta para instalación en la caja del husillo mediante una brida o directamente en el husillo.

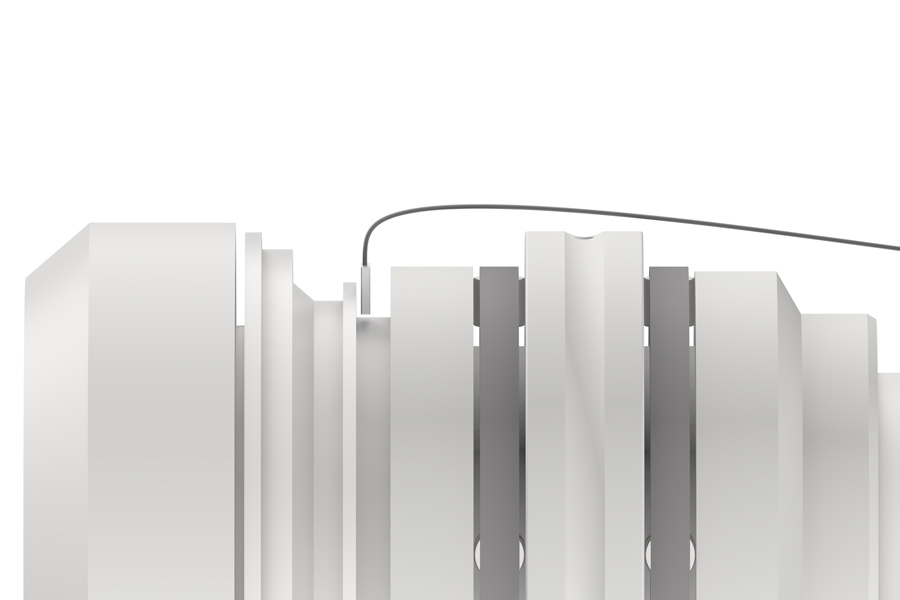

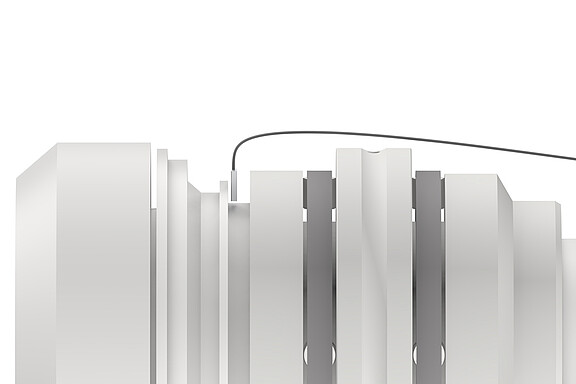

Diseño robusto
El SGS 4701 trabaja según el principio de corrientes de Foucault, lo que se traduce en una medición sin contacto y sin desgaste. El método de medición es además insensible a influencias perturbadoras como el calor, el polvo y el aceite.
