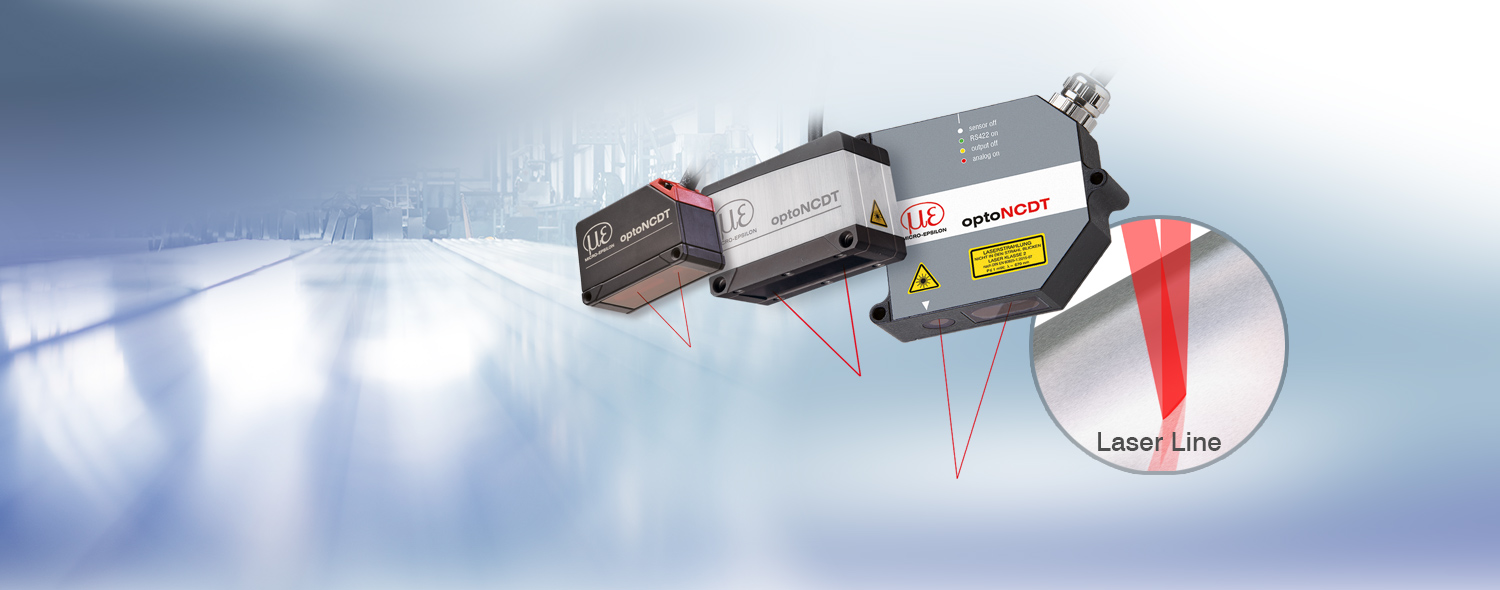

Sensores láser para superficies metálicas y rugosas

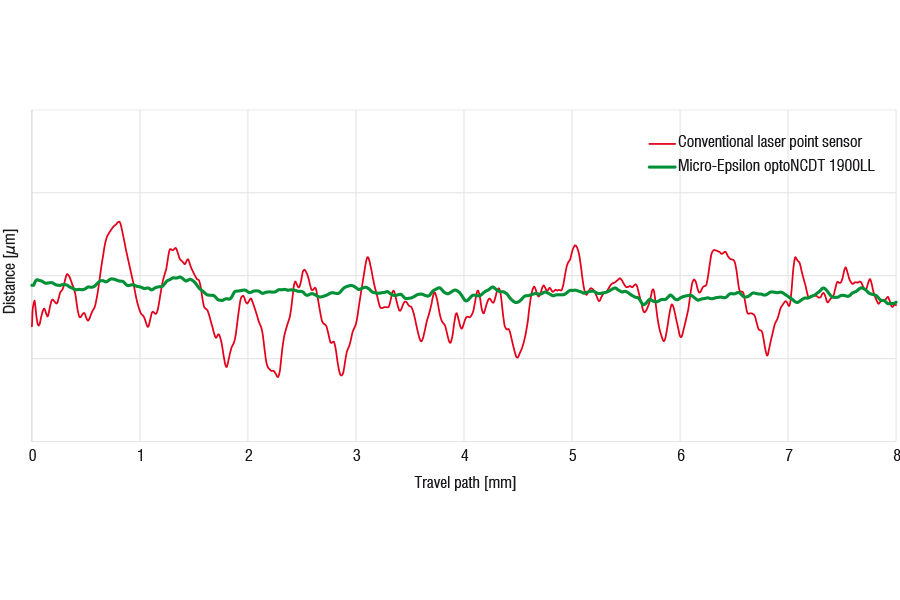

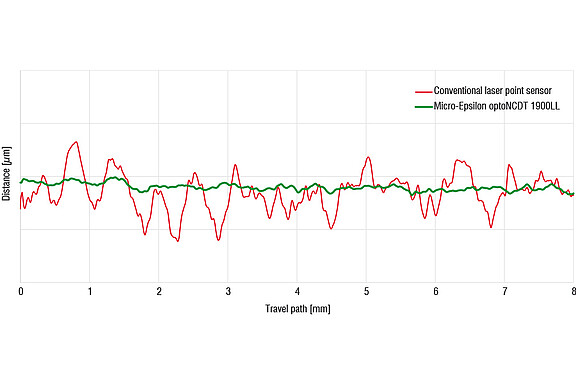

Los sensores láser de la serie optoNCDT LL generan un punto luminoso ovalado de tan sólo unos milímetros de ancho, que se asemeja a una "línea láser" corta. El punto luminoso ovalado compensa las estructuras superficiales no homogéneas y el "moteado", que se produce especialmente en superficies metálicas. Las interferencias provocadas por rugosidades superficiales, defectos, picaduras o pequeños agujeros se filtran mediante algoritmos de software especiales. Esto garantiza mediciones estables y precisas.
Medición eficaz en superficies estructuradas y metálicas
Los sensores láser optoNCDT LL se ofrecen en diferentes series con distintos rangos y velocidades de medición, así como distintos grados de precisión. Los sensores láser optoNCDT LL se utilizan para la medición precisa de distancias en superficies estructuradas, es decir, cuando se necesita detectar la distancia a la superficie y no la estructura de la misma. Para la detección de pequeños detalles y estructuras superficiales, recomendamos los sensores optoNCDT con láser puntual y los sensores de láser azul.
Interfaces y unidades de cálculo

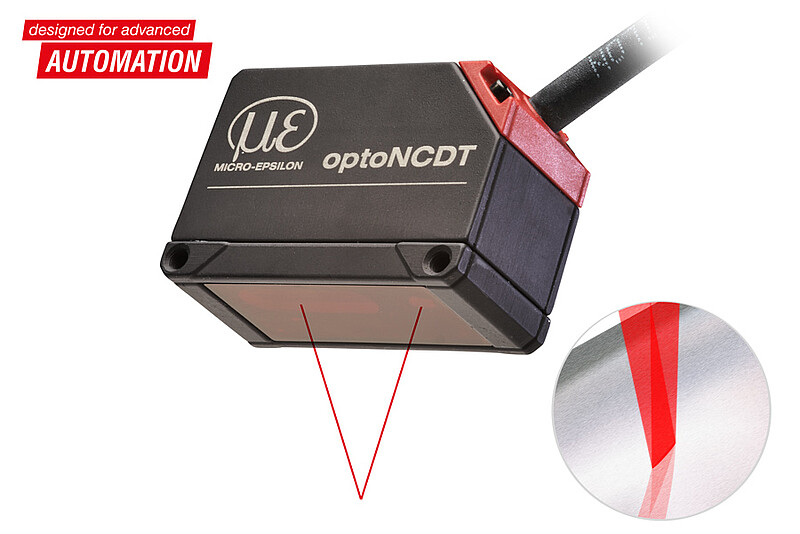

La serie de sensores láser compactos optoNCDT 1420 LL está diseñada para mediciones en superficies metálicas brillantes y rugosas. El punto luminoso ovalado, que se asemeja a una línea láser corta, permite una mejor compensación de irregularidades como estructuras y rugosidades. Los algoritmos de software especiales filtran las interferencias provocadas por rugosidades superficiales, defectos, picaduras o pequeños agujeros.
- Sensor láser con óptica especial de punto luminoso ovalado (línea láser corta)
- Medición precisa en superficies metálicas y superficies estructuradas
- Active Surface Compensation para superficies variables (ASC)
- Controlador integrado
- Rango de medición (mm). 10 | 25 | 50
- Linealidad a partir de 8 µm
- Velocidad de medición regulable de hasta 8 kHz
- Interfaz digital (integrada): RS422 (16 bit)
- Interfaces digitales (opcionalmente, conexión mediante módulo de interfaz): PROFINET, EtherNet/IP, EtherCAT
- Salida analógica ampliable
- Carcasa de aluminio robusta con IP67

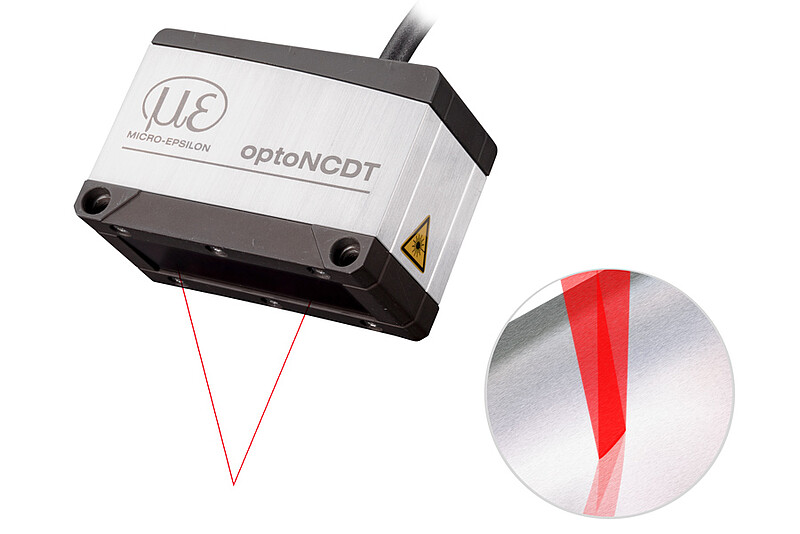

La serie de sensores láser optoNCDT 1900 LL está diseñada para mediciones en superficies metálicas brillantes y rugosas. La pequeña línea láser facilita mediciones precisas en superficies metálicas brillantes y objetos estructurados. Por su construcción compacta, este sensor también se puede integrar en espacios reducidos.
- Sensor láser con óptica especial de punto luminoso ovalado (pequeña línea láser)
- Ideal para mediciones de distancia estáticas y dinámicas en superficies metálicas, superficies estructuradas y objetos de medición en los que penetra el láser
- Construcción compacta con controlador integrado
- Alta insensibilidad a las influencias de luz ambiente
- Rangos de medición (mm): 2 | 6 | 10 | 25 | 50
- Linealidad a partir de 1 µm
- Reproducibilidad < 0.1 µm
- Velocidad de medición regulable de hasta 10 kHz
- Interfaces: Salida analógica, RS422, PROFINET, EtherNet/IP, EtherCAT
- Advanced-Surface-Compensation para superficies con reflejos variables
- Data sheet optoNCDT 1900LL (pdf, 2.44 MB)
- Data sheet optoNCDT 1900LL with Industrial Ethernet interface (pdf, 2.78 MB)
- Setup Guide optoNCDT 1900 / 1900LL (pdf, 2.27 MB)
- Setup Guide optoNCDT 1900-Industrial Ethernet (pdf, 1.36 MB)
- Operating Instructions optoNCDT 1900 (pdf, 8.42 MB)
- Operating Instructions optoNCDT 1900-EtherCAT (pdf, 5.22 MB)
- Operating Instructions optoNCDT 1900 EtherNet/IP (pdf, 5.38 MB)
- Operating Instructions optoNCDT 1900 PROFINET (pdf, 5.89 MB)
- Setup Guide Protective Film optoNCDT 1900 (pdf, 662.70 KB)
- CAD file 3D-model optoNCDT ILD1900 (zip, 19.65 MB)
- Electronic Data Sheet file optoNCDT 1900 (zip, 4.98 KB)
- Firmware update ILD1900 V18.0 (U_18.0-97) (zip, 2.32 MB)
- Firmware update for ILD1900-EtherCAT V1 (U-ECAT_20.02-107) (zip, 2.99 MB)
- ESI Device Description for ILD1900-EtherCAT (zip, 7.70 KB)
- Firmware update for ILD1900-EtherNet/IP V1 (U-ENIP_14.0-14.0-85) (zip, 3.58 MB)
- ESD Device Description for ILD1900-EtherNet/IP (zip, 5.05 KB)
- Firmware update ILD1900-PROFINET version 014.000 (zip, 3.61 MB)
- sensorTOOL V2.1.1 (exe, 17.85 MB)
- MEDAQLib V5.3.1 (zip, 22.86 MB)

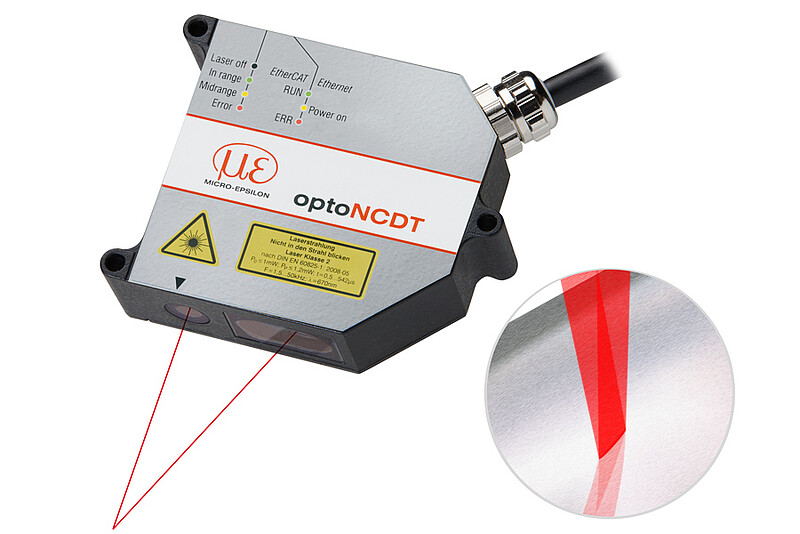

Los sensores láser de la serie optoNCDT 2300LL proyectan una diminuta línea láser sobre la superficie del objetivo, en lugar del punto láser convencional. Esta línea láser hace del optoNCDT 2300LL un instrumento especialmente indicado para mediciones de desplazamiento y distancia precisas en superficies brillantes, porosas y rugosas. La elevada frecuencia de medición de hasta 49 kHz permite medir con seguridad en procesos rápidos. La configuración de parámetros del sensor láser la procura una interfaz web a la que se accede mediante la interfaz Ethernet. La interfaz web ofrece numerosas opciones para el procesamiento de señales y de los valores medidos.
- Sensor láser con óptica especial de punto luminoso ovalado (pequeña línea láser)
- Ideal para mediciones de distancia estáticas y dinámicas en superficies metálicas, superficies estructuradas y objetos de medición en los que penetra el láser
- Controlador integrado
- Rangos de medición (mm): 2 | 10 | 20 | 50
- Linealidad a partir de 0.6 µm
- Resolución máx. 0.03 µm
- Velocidad de medición regulable de hasta 49.140 kHz
- Advanced Real-Time-Surface-Compensation (A-RTSC)
- interfaces: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP, salida analógica (vía C-Box)
