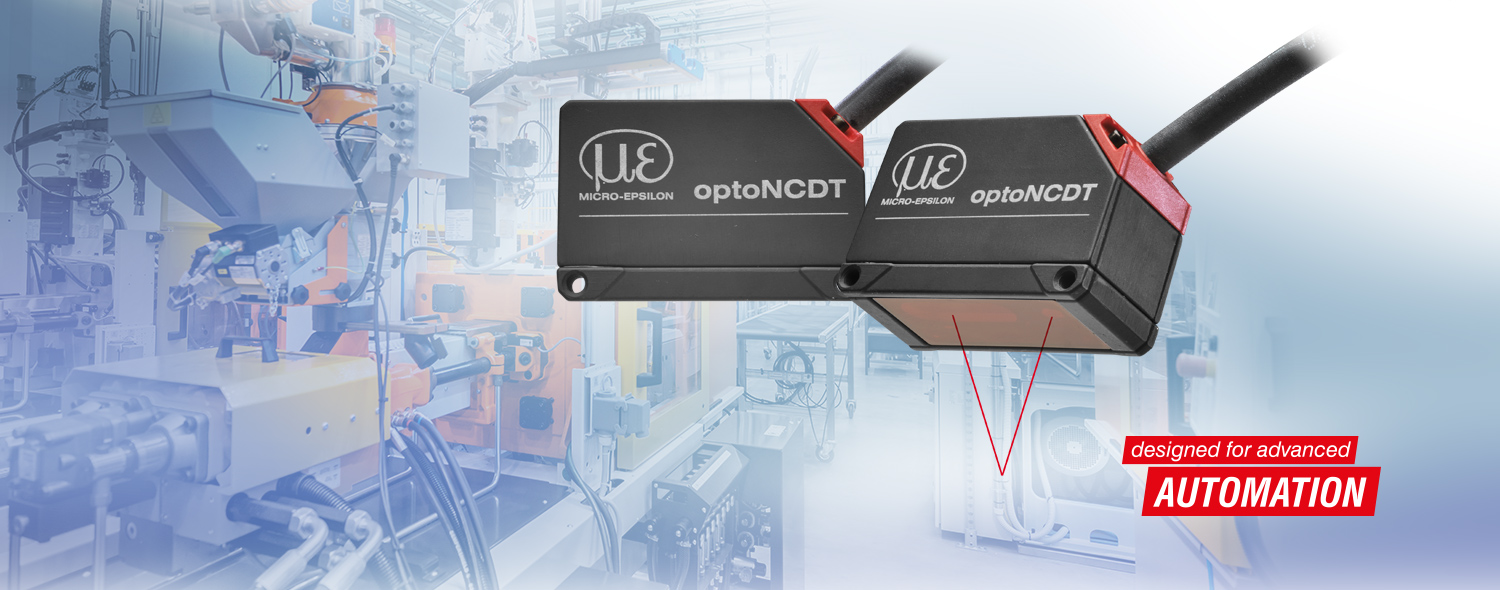

Sensor inteligente de triangulación láser para la medición del desplazamiento
Sensores inteligentes para mediciones rápidas y precisas
El optoNCDT 1420 brinda una inigualable combinación de velocidad, tamaño, rendimiento y versatilidad de aplicaciones para la medición de desplazamiento, distancia y posición. El sensor de triangulación de diseño compacto alcanza una gran precisión de medición y velocidades de hasta 8 kHz. La posibilidad de elegir el tipo de conexión, cable o pigtail, junto con el controlador integrado, minimiza los trabajos de instalación del sensor. Al igual que los demás sensores de triangulación de Micro-Epsilon, optoNCDT 1420 dispone de un control de superficie inteligente. La compensación activa de superficies (ASC) asegura resultados estables de las mediciones, aunque la superficie cambie de color o de brillo. La potente óptica del sensor genera un pequeño punto luminoso, que permite detectar con seguridad hasta los componentes más diminutos.
Características
- Rangos de medición (mm): 10 | 25 | 50 | 100 | 200 | 500
- Linealidad a partir de 8 µm
- Reproducibilidad a partir de 0.5 µm
- Velocidad de medición 8 kHz
- Construcción compacta con electrónica integrada
- 0.3 m cable pigtail con conector M12 o 3 metros de cable sensor con extremos abiertos integrado
- Salida analógica ampliable
- Entrada de disparador
- Interfaces: RS422, PROFINET, EtherNet/IP, EtherCAT
- Preajustes predefinidos y personalizados en la interfaz web
- Disponible con láser de clase 1
- Carcasa de aluminio robusta con IP67

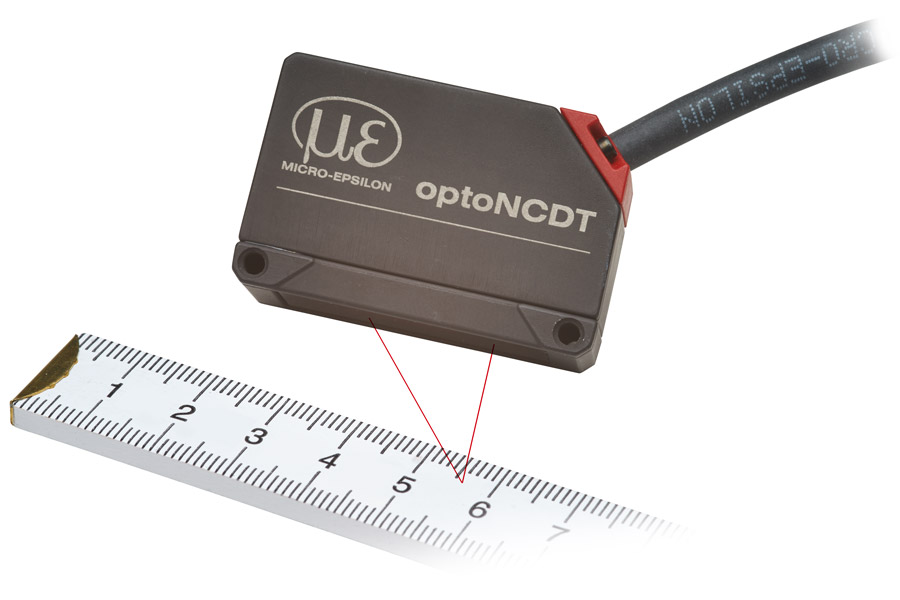

Máxima precisión en un mínimo de espacio
El diseño compacto de estos sensores, combinado con un peso reducido, despeja nuevos campos de aplicación. Salidas analógicas de tensión y corriente, y la interfaz digital RS422 permiten integrar el sensor en el controlador de sistemas y equipos. Gracias a las opciones de ajuste y evaluación de selección universal, el optoNCDT 1420 cumple todos los requisitos para aplicaciones en serie y OEM.

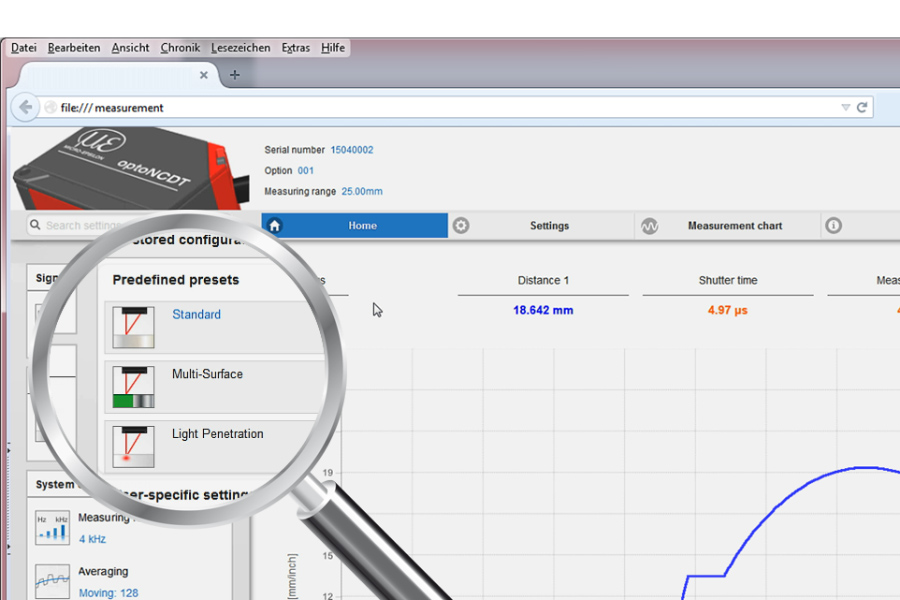

Concepto de operación único en su clase
Los modelos de la serie optoNCDT 1420 se operan mediante una interfaz web intuitiva. La parametrización se obtiene a través de preajustes y las tareas de medición se seleccionan mediante un control deslizante. La gestión de parámetros permite guardar y exportar hasta 8 ajustes de sensor específicos del usuario. La carga de ajustes guardados agiliza y simplifica la transferencia de parámetros a otros sensores. La visualización de la señal de video, la selección del pico de señal y el promedio de señal ajustable a voluntad optimizan las tareas de medición. La función ROI (región de interés) puede aplicarse, por ejemplo, para la supresión deliberada de interferencias de fondo. Para tareas de medición más sencillas, basta activar la puesta en servicio inmediata mediante el botón multifunción del sensor.

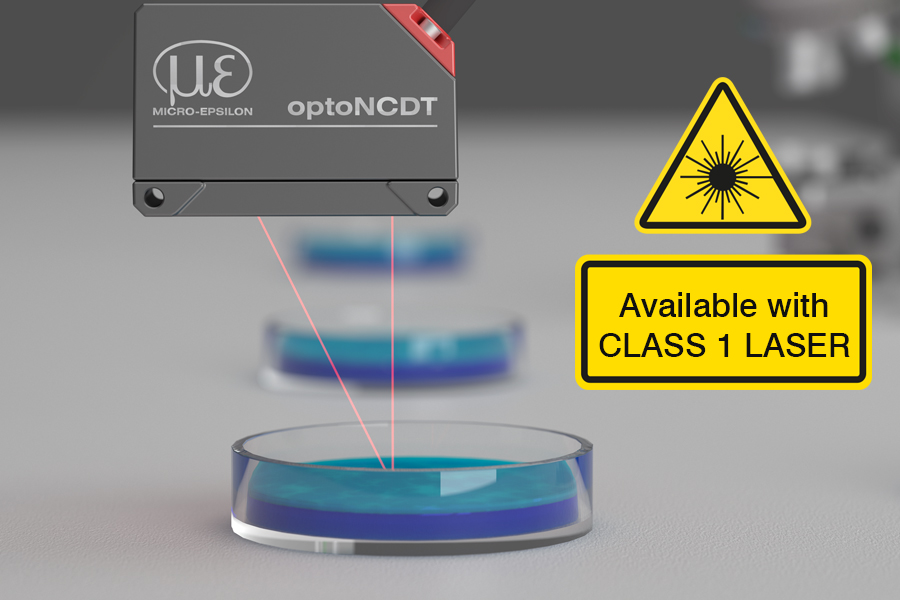

Disponible también con láser clase 1
La serie optoNCDT 1420 CL1 está diseñada para mediciones que exigen un nivel de seguridad muy elevado. Estos sensores están clasificados según la clase láser 1. Esta clase de láser emite una potencia máxima de 390 µW, lo cual permite prescindir de las medidas de protección asociadas a la clase de láser 2. Los modelos optoNCDT 1420 CL1 se utilizan en trabajos con personas cerca del sensor y para medir la distancia en superficies sensibles.
