Espejos de dirección rápida (FSM) dinámicos para una desviación del haz de láser precisa
Los espejos de dirección rápida (FSM) de Micro-Epsilon son espejos orientables en miniatura aptos para la desviación precisa de haces de luz o de láser. Los modelos FSM3000 combinan la máxima precisión con la máxima dinámica. Se pueden integrar fácilmente y son muy robustos, por lo que son aptos para utilizarse en el espacio para la comunicación por satélite, entre otros. Un potente actuador de bobina móvil (voice coil), junto con sensores por corrientes de Foucault integrados, permiten realizar los movimientos más precisos posible y ofrecen un amplio ángulo de inclinación. Gracias a la excelente calidad de los espejos, el FSM satisface los requisitos ópticos más exigentes. Optimización para la fabricación en serie de grandes volúmenes de unidades - Ideal para aplicaciones industriales, en el ámbito de la óptica y en el sector aeroespacial y de defensa.
Descúbralo ahora – El nuevo referente de la guía de haces dinámica.
Características
- Gran ángulo de inclinación de ±1.5 °
- Dinámica elevada con un comportamiento de control excelente de hasta 1.5 kHz
- Espejo de alta precisión (Ø 20 mm) con elevada reflectividad y pérdidas ópticas limitadas
- Medición de la posición de alta resolución < 0.7 µrad
- Extremadamente compacto y robusto gracias a la tecnología de bobina móvil (voice coil) y la tecnología de sensores patentada
- Apto para prácticamente todos los ámbitos: Sector aeroespacial y defensa, óptica e industria
- Eficacia probada en el uso en serie en la comunicación por satélite

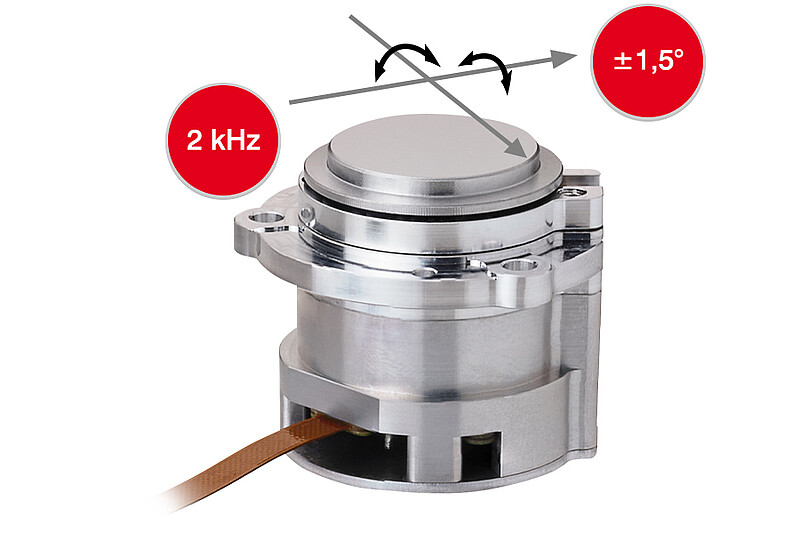

Un gran ángulo de inclinación con una elevada dinámica
Los espejos de dirección rápida de Micro-Epsilon incorporan la innovadora tecnología de bobina móvil (voice coil) y alcanzan una impresionante frecuencia máxima de 2 kHz, comparable a la de los sistemas controlados por piezoelectricidad, pero mucho más robustos. Reaccionan con extrema rapidez y son ideales para aplicaciones dinámicas. Paralelamente, el rango de movilidad del espejo se amplía en ±1.5° grados más de movimiento, hecho que permite lograr posibilidades de uso flexibles conservando una elevada precisión.

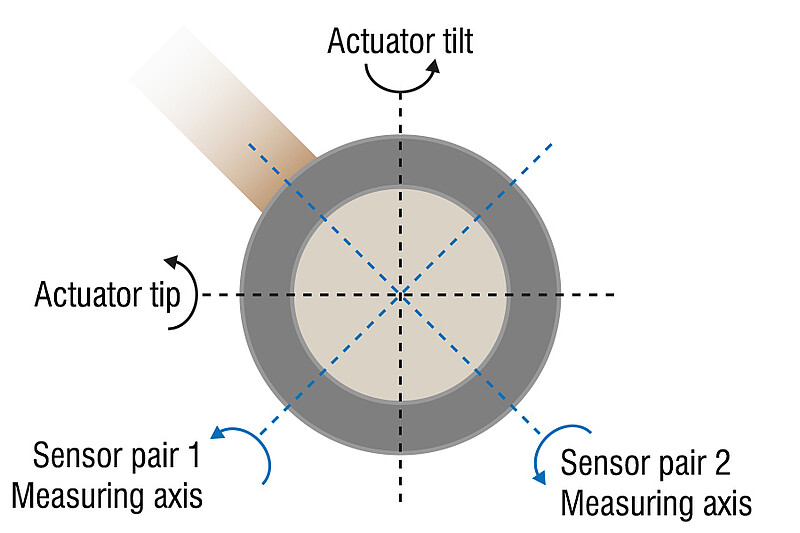

Máxima precisión en dos ejes (Tip / Tilt)
El espejo de dirección rápida se puede controlar con precisión en dos ejes. Cuatro sensores por corrientes de Foucault integrados registran constantemente la posición del espejo, mientras que cuatro bobinas actuadoras ejecutan el movimiento correspondiente con exactitud. Dos sensores y actuadores montados uno frente al otro respectivamente conforman un eje de medición y de rotación definido. Un punto de rotación central permite un movimiento sincronizado sin juego ni desgaste, que durante el funcionamiento se traduce en la máxima precisión y dinámica.
Posicionamiento de los espejos estable y las mejores propiedades de reflexión
Los espejos de dirección rápida (FSM) se utilizan, entre otros, para la comunicación óptica, por lo que deben lograr una transmisión de datos estable con una alta calidad de la señal. A fin de maximizar la potencia de transmisión, los modelos FSM3000 utilizan espejos muy planos con excelentes propiedades de reflexión (dieléctrico > 99.3% a 1550 nm). Al mismo tiempo, el sistema de diseño, junto con una sólida tecnología de sensores, permite regular muy bien la posición de los espejos y permanece estable, sin verse afectado por las influencias ambientales.

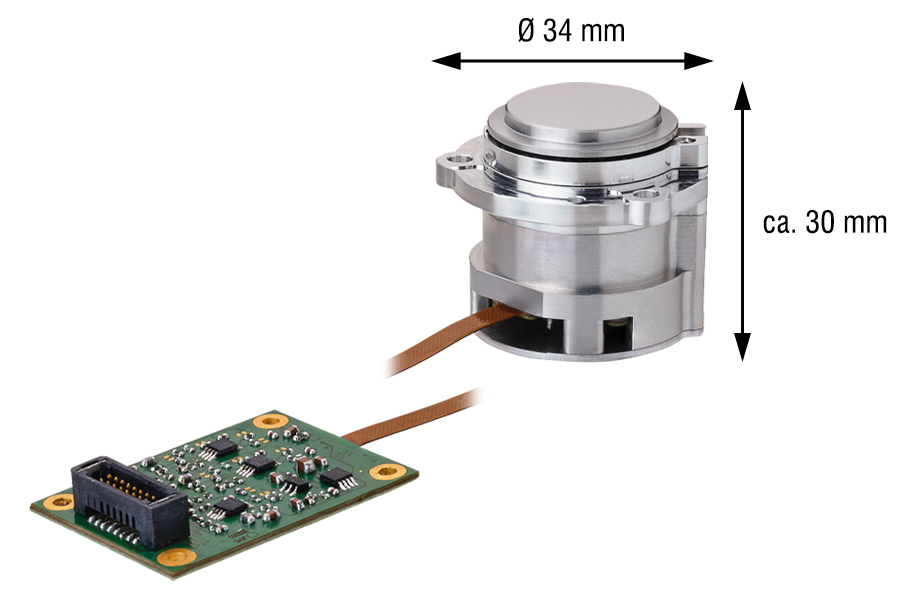

Pequeño, ligero y robusto
Materiales, principio tecnológico y tecnología de sensores empleada - Todos los componentes que integran el FSM3000 son extremadamente robustos. Además, los sistemas de espejos orientables rápidos ofrecen un formato reducido y solo pesan unos 55 gramos. De este modo, no solo resultan fáciles de integrar, sino que son extremadamente resistentes, por ejemplo, en los satélites, para aguantar sin problema el potente impacto y las fuertes vibraciones del lanzamiento de un cohete y funcionar con gran precisión y confiabilidad una vez en órbita.

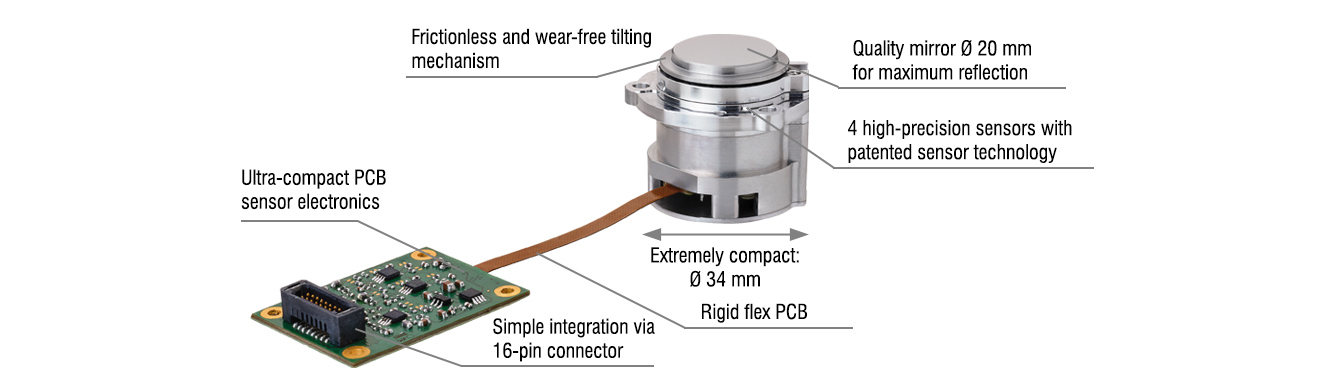

Sistema de diseño inteligente - Fácil integración
El espejo orientable FSM3000 se puede integrar de forma fácil y rápida tanto mecánica como eléctricamente. Además de un tamaño y un peso reducidos, el cable integrado simplifica la electrónica de los sensores con conector de 16 polos y los agujeros de fijación laterales facilitan la instalación mecánica. A nivel eléctrico, tan solo se necesitan 5 V para el sensor y una potencia de 113 mW (con una desviación nominal máxima de 1.5 °) para el sistema de actuadores.
Amplia gama de servicios: del catálogo a OEM
Con la serie FSM3000, Micro-Epsilon ofrece una amplia selección que abarca desde espejos estándar (COTS), pasando por adaptaciones específicas de clientes (MOTS), hasta desarrollos para aplicaciones OEM en serie. Gracias a la tecnología más avanzada y a unos procesos eficientes, conseguimos soluciones integrales rentables, incluso con los requisitos de fabricación más exigentes.

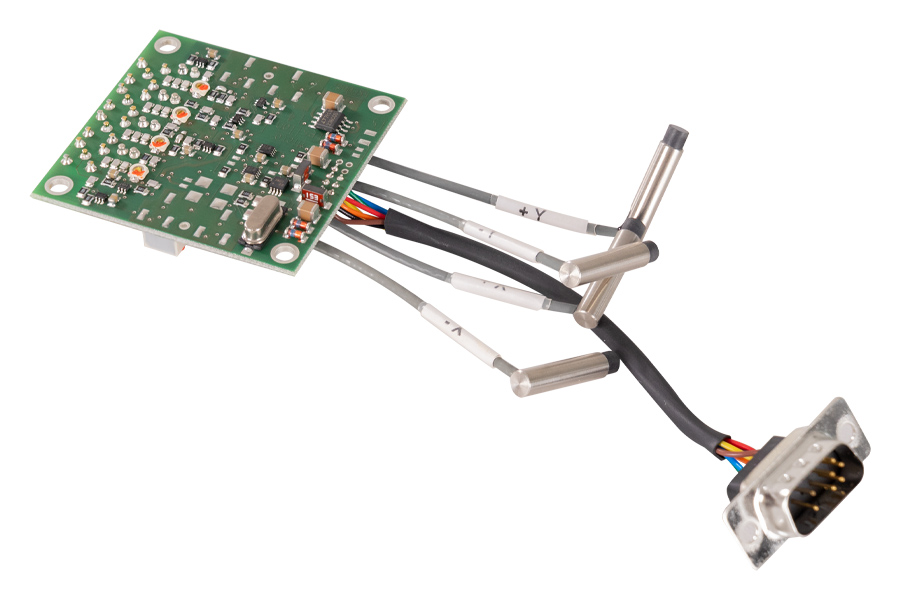

Inclinación de los espejos con sensores altamente precisos de Micro-Epsilon
Además de los espejos de dirección rápida (FSM), Micro-Epsilon ofrece sistemas por corrientes de Foucault especiales para la medición de alta precisión de la inclinación de los espejos. Para este tipo de aplicaciones, desde hace años incorporamos y entregamos a nuestros clientes 4 sistemas de canal para la integración de sistemas directa, o incluso para la integración en espejos de dirección rápida (FSM).
Estos sistemas son especialmente útiles cuando se tienen que controlar espejos más grandes o cuando concurren requisitos especiales para el posicionamiento de los espejos.
