Sensores capacitivos para la medición de distancia de alta precisión
Los sensores capacitivos Micro-Epsilon ofrecen la máxima precisión en la medición de desplazamiento, distancia, separación y espesor. Diversas variantes constructivas permiten una integración óptima y convencen por su sobresaliente linealidad, estabilidad térmica y resolución.
Características
- Enorme espectro de aplicaciones gracias a la gama de sensores más amplia y de mayor rendimiento del mundo
- Formatos de sensores ultracompactos para una integración o un reequipamiento sencillos
- Más precisión: Máxima precisión de medición y estabilidad extrema tanto frente a la temperatura como a largo plazo
- Uso en condiciones extremas: de -270 a +800 °C, UHV o campos magnéticos intensos
- Adaptaciones específicas del cliente para aplicaciones OEM en serie
Resumen de modelos de sensores capacitivos

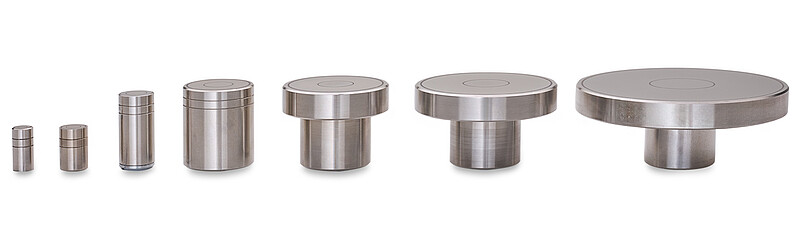

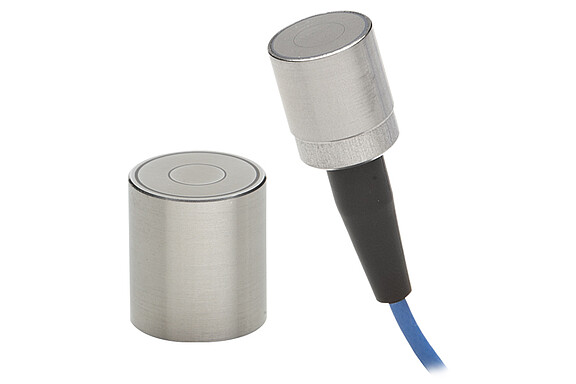

Sensores cilíndricos estándar
Los sensores capacitivos de tipo CSx y CS-x son sensores de desplazamiento cilíndricos que se montan mediante sujeción circunferencial o puntual. Los modelos CS-x cuentan con una carcasa ligeramente más ancha en el punto de sujeción óptimo para facilitar un montaje sencillo y garantizar la reproducibilidad. Gracias al conector integrado, los sensores se pueden conectar fácilmente y combinar con diferentes cables de sensor.
Características
- Rangos de medición (mm): 0.05 | 0.2 | 0.25 | 0.5 | 0.8 | 1 | 2 | 3 | 5 | 10
- Linealidad a partir de 0,125 µm
- Resolución a partir de 0.015 nm
- Rango de temperatura -50 ... +200 °C
- Diámetro del objeto de medición a partir de Ø 3 mm
- Excelente estabilidad térmica
Descargas

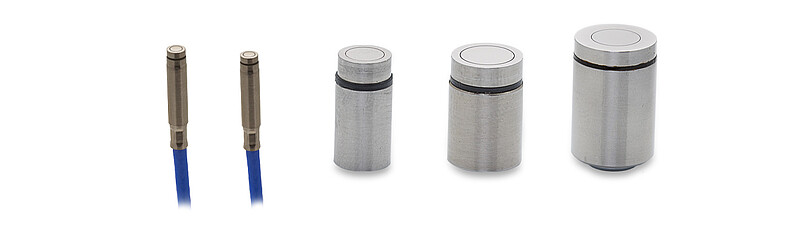

Sensores cilíndricos con formato reducido
Los sensores capacitivos del tipo CSE son sensores de desplazamiento cilíndricos que, en comparación con los modelos estándar CSx y CS-x, presentan un diseño más compacto con el mismo rango de medición. Esto los hace especialmente adecuados para su uso en espacios de instalación reducidos. El montaje se realiza mediante sujeción perimetral o puntual. Según el rango de medición, los sensores están disponibles con conector o con un cable de sensor integrado.
Características
- Rangos de medición (mm): 0.1 | 0.25 | 0.5 | 1 | 1.25 | 2 | 3
- Linealidad a partir de 0.25 µm
- Resolución a partir de 0.03 nm
- Rango de temperatura -50 ... +200 °C
- Diámetro del objeto de medición a partir de Ø 3 mm
- Excelente estabilidad térmica
- Diseño compacto
Descargas

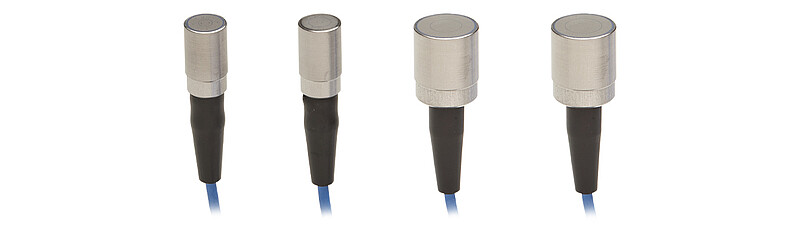

Sensores cilíndricos de alta precisión
Los sensores capacitivos del tipo CSH son sensores cilíndricos para aplicaciones en las que se requiere la máxima precisión. El montaje se realiza mediante sujeción perimetral o puntual. Además, los sensores cuentan con un cable de sensor integrado.
Características
- Rangos de medición (mm): 0.2 | 0.5 | 1 | 1.2 | 2
- linealidad a partir de 0.08 µm
- resolución a partir de 0.06 nm
- rango de temperatura -50 ... +200 °C
- Diámetro del objeto de medición a partir de Ø 7 mm
- Excelente estabilidad térmica
Descargas

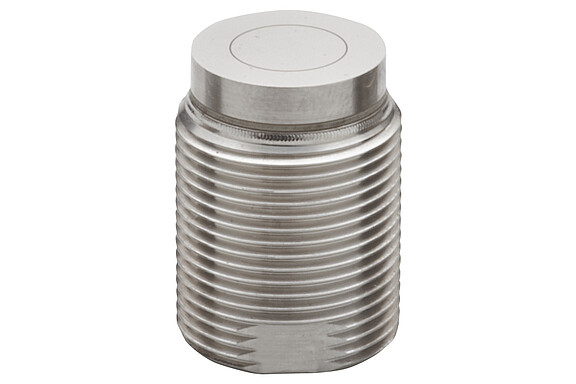

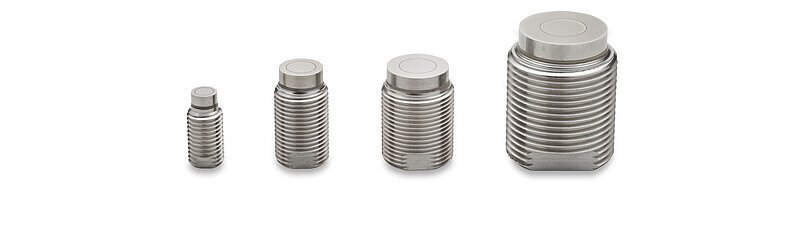

Sensores cilíndricos con rosca
Los sensores capacitivos de tipo CSE/Mx cuentan con una rosca integrada en la carcasa. De este modo pueden atornillarse directamente en el punto de medición y se utilizan cuando no es posible la fijación mediante abrazadera. Gracias al conector integrado, los sensores se pueden conectar fácilmente y combinar con diferentes cables de sensor.
Características
- rangos de medición (mm): 0.5 | 1.25 | 2 | 3
- linealidad a partir de 0.25 µm
- resolución a partir de 0.15 nm
- rango de temperatura -50 ... +200 °C
- Diámetro del objeto de medición a partir de Ø 7 mm
- Excelente estabilidad de temperatura
Descargas

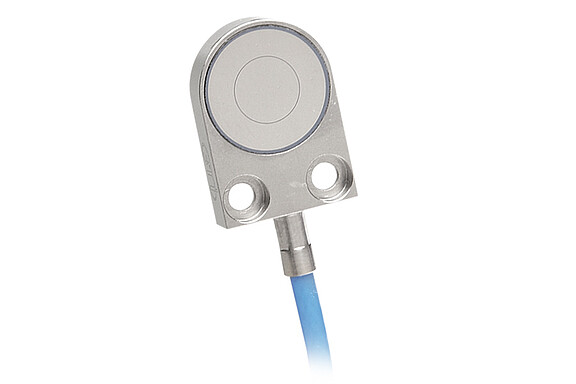

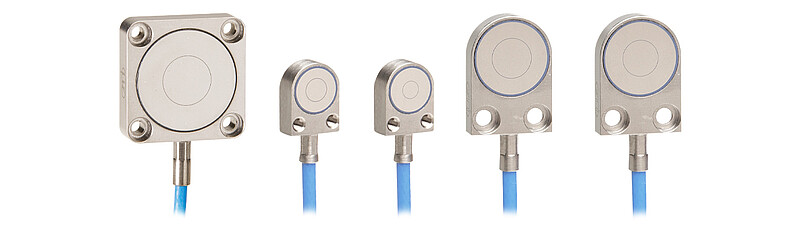

Sensores planos
Los sensores capacitivos del tipo CSHxFL se caracterizan por su diseño de perfil bajo, que, en comparación con los modelos cilíndricos, permite una menor altura de instalación. Debido a su diseño compacto, el cable del sensor ya está permanentemente integrado. Gracias a los orificios de fijación integrados en la carcasa, los sensores se pueden atornillar fácilmente.
Características
- rangos de medición (mm): 0.2 | 0.5 | 1 | 1.2 | 2 | 3
- linealidad desde 0.08 µm
- resolución desde 0.06 nm
- rango de temperatura -50 ... +200 °C
- Diámetro del objeto a medir a partir de Ø 7 mm
- Excelente estabilidad térmica
- Montaje que ahorra espacio gracias a su diseño plano
Descargas

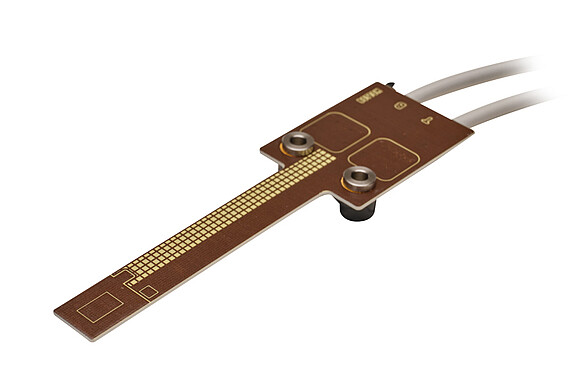

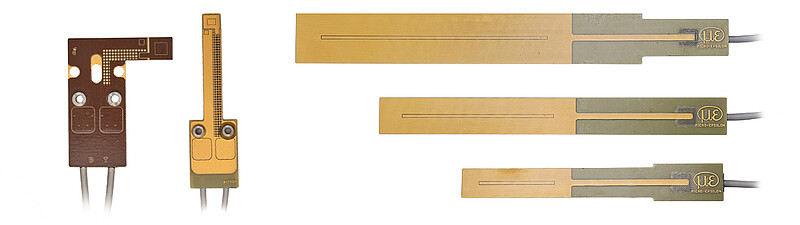

Sensores de medición de holgura
Los sensores capacitivos de tipo CSG y CSF se caracterizan por su versión en PCB extremadamente plana y, por ello, son especialmente adecuados para mediciones de separación. Los modelos CSF miden la separación de forma unilateral y, por lo tanto, son adecuados para aplicaciones con un lado fijo, así como para fines de control y servicio. En cambio, los modelos CSG determinan la anchura de la holgura a partir de dos valores de distancia independientes y, por lo tanto, miden por ambos lados. Se proyectan suspendidos libremente dentro de la holgura y se utilizan siempre que ambos lados de la holgura sean móviles, por ejemplo, entre dos rodillos giratorios.
Características
- rangos de medición (mm): 0.5 | 1 | 2 | 4 | 6
- Linealidad a partir de 0.5 µm
- Resolución a partir de 0.15 nm
- Diámetro del objeto de medición a partir de aprox. 10 x 10 mm
- Rango de temperatura -50 ... (+100) +150 °C
Descargas

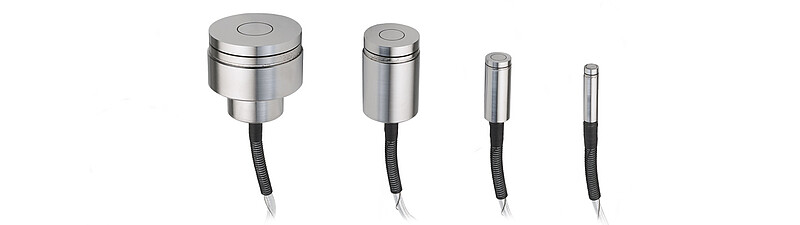

Sensores cilíndricos para entornos de hasta 800 °C
Los sensores capacitivos del tipo CSE/HT se distinguen por un rango de temperatura especialmente amplio de hasta +800 °C. El cable de sensor para altas temperaturas integrado compensa las interferencias causadas por campos eléctricos y magnéticos. En combinación con la alta estabilidad térmica y la linealidad excepcionalmente alta, esto permite obtener resultados de medición precisos incluso en condiciones ambientales exigentes. Los sensores se pueden montar fácilmente mediante una abrazadera circular y cuentan con un cable de sensor integrado, que puede extenderse mediante un cable de sensor estándar adicional.
Características
- Rangos de medición (mm): 1 | 2 | 5 | 10
- Linealidad desde 0.5 µm
- Resolución desde 10 nm
- Amplio rango de temperatura -50 ... +800 °C
- Diámetro del objeto de medición a partir de Ø 8 mm
Descargas

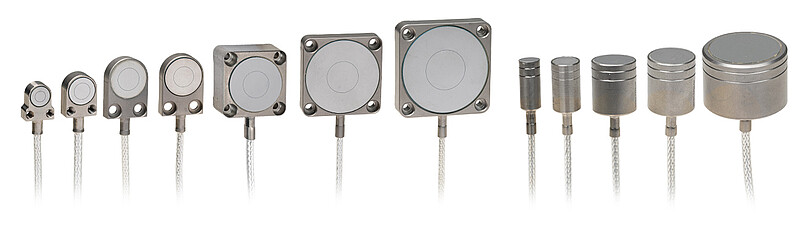

Sensores robustos para entornos exigentes
Los sensores capacitivos de los tipos CSH/SE y CSH/FL/SE están diseñados para entornos exigentes, en los que, por ejemplo, prevalecen temperaturas extremadamente bajas o campos magnéticos intensos. Además, son ideales para aplicaciones en sala limpia, así como en ultra alto vacío. Los sensores están disponibles en versión cilíndrica (CSH/SE) y como sensor plano (CSH/FL/SE).
Características
- Rangos de medición (mm): 0.2 | 0.5 | 1 | 1.2 | 2 | 3 | 5
- Linealidad desde 0.25 µm
- Resolución desde 0.075 nm
- Rango de temperatura -270 ... +200 °C
- Para entornos exigentes como temperaturas extremadamente bajas, salas limpias, UHV o en campos magnéticos intensos
Descargas
Data Sheet capaNCDT CSH/SE / capaNCDT CSH/FL/SE
Sensores ultracompactos para espacios reducidos
Micro-Epsilon ofrece sensores capacitivos extremadamente compactos para su integración en espacios de instalación reducidos. Ya sean sensores cilíndricos con solo 3 mm de diámetro, sensores muy planos de 0.35 mm de espesor o versiones de PCB flexibles, se requiere muy poco espacio en el punto de medición. Además, el rango de medición comienza directamente en el sensor, lo que también ahorra espacio de instalación.

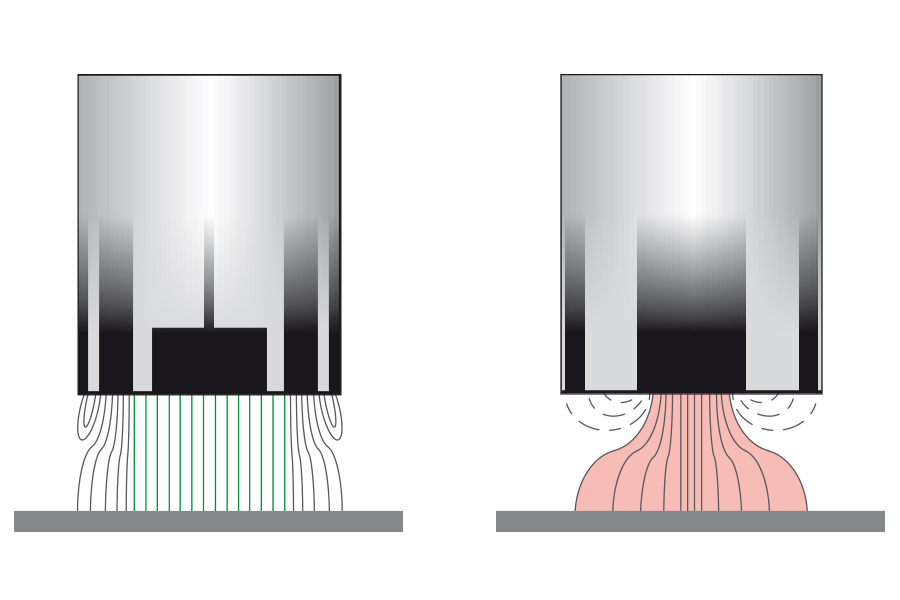

Diseño triaxial – máxima estabilidad de la señal
Los sensores capacitivos de Micro-Epsilon cuentan con un diseño triaxial, lo que los diferencia claramente de los sensores convencionales. Un anillo de protección integrado genera un campo de medición muy homogéneo y constituye la base para mediciones extremadamente precisas con una alta estabilidad de la señal. Un cable de sensor apantallado eléctricamente minimiza las interferencias externas y garantiza una señal de medición con un nivel de ruido especialmente bajo y confiable.
El sensor adecuado para su tarea de medición
Micro-Epsilon ofrece el portafolio de sensores líder con numerosos modelos. Según las condiciones de montaje, se puede elegir entre sensores cilíndricos, sensores planos, sensores con rosca integrada o sensores de PCB flexibles. Gracias a carcasas y materiales de encapsulado optimizados, los sensores capacitivos pueden integrarse en prácticamente cualquier entorno:
- Aleaciones especiales (p. ej. Inconel) para altas temperaturas
- Acero inoxidable para salas blancas/vacío
- Titanio para uso en campos magnéticos fuertes
- Invar para máxima estabilidad térmica

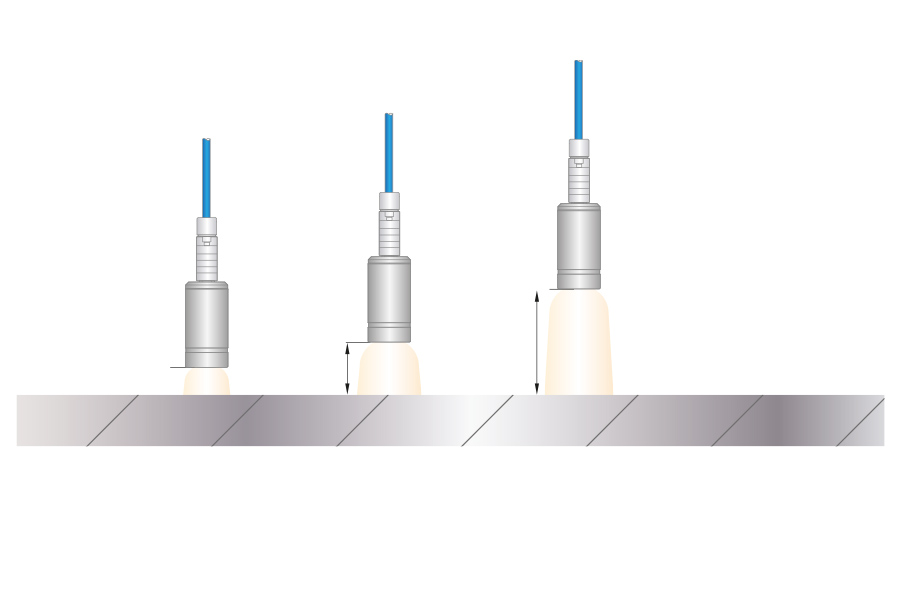

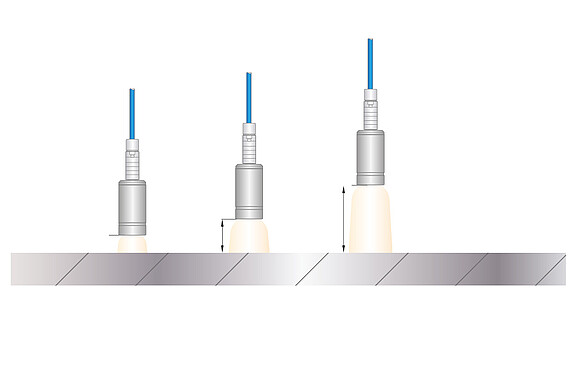

Ampliación y reducción del rango de medición
Para aumentar la flexibilidad en la aplicación, los rangos de medición pueden ampliarse o reducirse mediante un ajuste de fábrica del controlador por un factor (p. ej., 0.5 o 2). De este modo, las geometrías de sensores existentes pueden utilizarse también para rangos de medición mayores, o puede aumentarse la precisión de medición mediante la reducción del rango de medición.

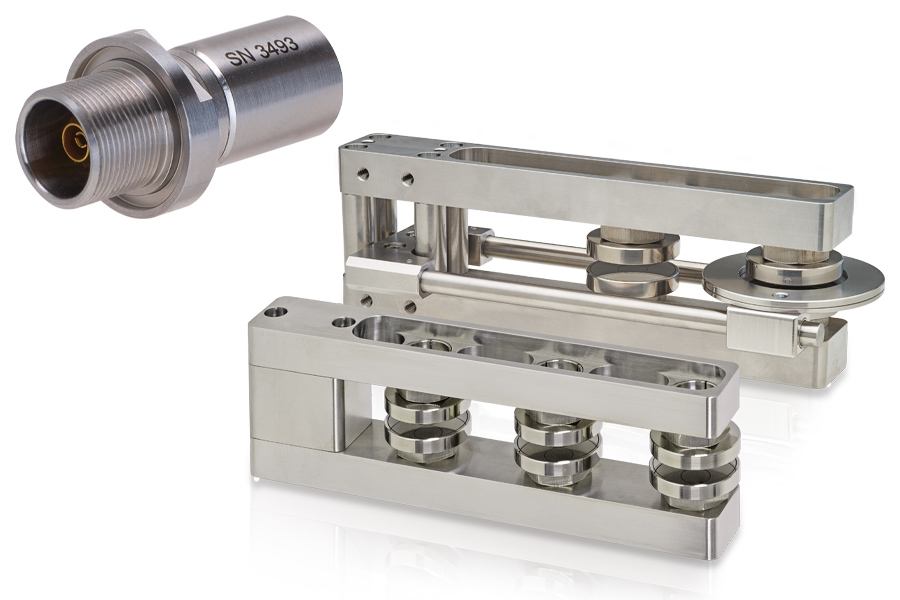

Accesorios para vacío y medición de espesor
Una amplia gama de accesorios permite adaptar de forma óptima los sensores a las más diversas aplicaciones. Esto incluye componentes para vacío como pasamuros y cables para sensores aptos para vacío, así como longitudes de cable personalizadas y extensiones para tareas de medición especiales. Para la medición de espesor por ambos lados, un soporte de montaje opcional permite una solución multipista que también puede calibrarse si es necesario. Además, los adaptadores de purga de aire para sensores de medición de holgura permiten un funcionamiento confiable en entornos exigentes.
