Escáner láser de alto desempeño para mediciones de perfil precisas en procesos dinámicos
Escáner láser de alto rendimiento con alta frecuencia de perfil y alta resolución

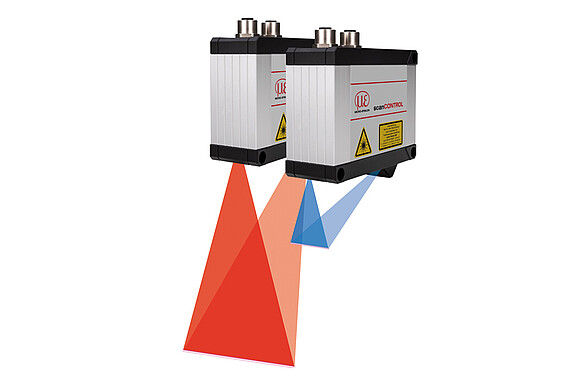

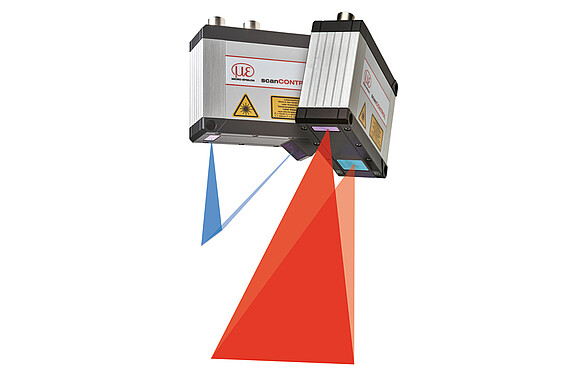

Los escáneres láser de las series scanCONTROL 30x2 y 30x0 se encuentran entre los sensores de perfil más eficaces en cuanto a tamaño, precisión y velocidad de medición. Ambas series están diseñadas para mediciones 2D y 3D precisas en procesos dinámicos, con una frecuencia de perfil de hasta 10 kHz, y proporcionan datos de perfil calibrados de hasta aprox. 10 millones de puntos por segundo.
Gracias al innovador modo High Dynamic Range, los escáneres logran mediciones precisas incluso en superficies exigentes y están disponibles tanto con láser rojo como con láser azul.
Características
- Escáneres compactos con controlador integrado - integración sencilla
- Rango de medición en el eje X hasta 600 mm | en el eje Z hasta 600 mm
- Resolución en el eje X: 1.024 puntos o 2.048 puntos/perfil
- Frecuencia de perfil de hasta 10 kHz - ideal para procesos altamente dinámicos
- Tres modos de funcionamiento: High-Resolution, High Dynamic Range, High Speed
- Láser rojo / tecnología de láser azul patentada
Disponible en versiones PROFILE y SMART
Los escáneres láser están disponibles en variantes PROFILE y SMART. Los escáneres PROFILE proporcionan datos de perfil calibrados para su posterior procesamiento con software del cliente. En cambio, los escáneres SMART operan en funcionamiento autónomo y evalúan los perfiles directamente en el sensor. Los programas de medición requeridos se parametrizan con el software scanCONTROL Configuration Tools y se ejecutan mediante el controlador interno.
Los modos de funcionamiento predefinidos permiten ajustar los sensores de forma óptima a cada tarea de medición: "High-Resolution" para la máxima precisión, "High Dynamic Range" para una captura óptima de perfiles en superficies no homogéneas o difíciles y "High Speed" para mediciones lo más rápidas posible sin desfase temporal en la exposición.
Amplio rango de medición con 430 y 600 mm
Los escáneres láser scanCONTROL 30xx ahora también están disponibles con un amplio rango de medición, que cubre un campo de medición de 430 x 390 mm o bien 600 x 600 mm. Esto permite registrar grandes objetos de medición con alta precisión.
Modo HDR
Gracias al modo High Dynamic Range, el sensor genera resultados de medición precisos incluso en superficies no homogéneas. Las exposiciones se realizan de forma simultánea, sin desfase temporal, y permiten la captura confiable de objetos que se mueven a alta velocidad.
Resultados de medición rápidos gracias a los modos de funcionamiento
Según la tarea de medición, se puede seleccionar entre tres modos de funcionamiento predefinidos. “High-Resolution” para la máxima precisión, “High Dynamic Range” para una captura óptima de perfiles en superficies difíciles y “High Speed” para mediciones a la máxima velocidad.

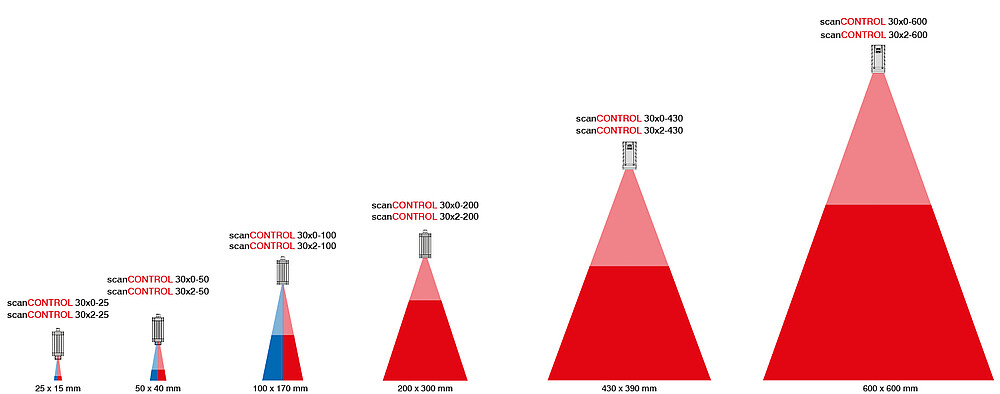

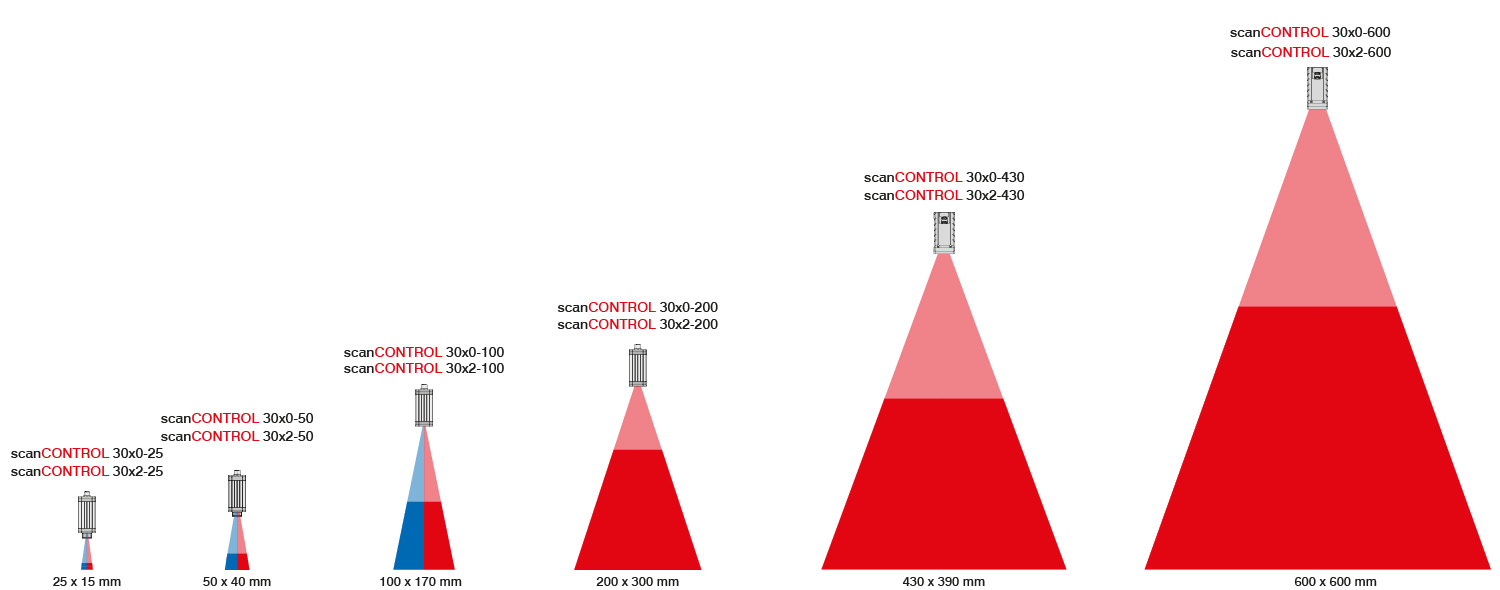

Rangos de medición disponibles
Fácil integración gracias a numerosas interfaces
