Sensores capacitivos para la medición de distancia de alta precisión

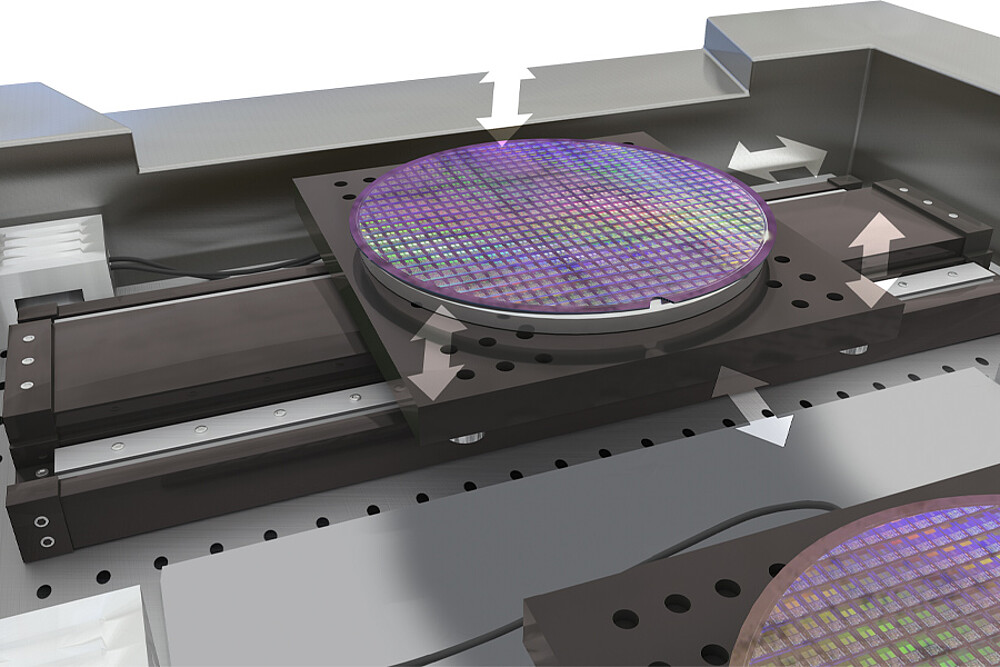

Los sensores capacitivos se utilizan para la medición de distancia de alta precisión con la máxima estabilidad de señal. Como líder tecnológico con la gama de productos de mayor rendimiento a nivel mundial, Micro-Epsilon ofrece soluciones para numerosas tareas de medición. Gracias a su diseño compacto, sensores robustos y múltiples opciones de adaptación, los sistemas pueden integrarse de forma flexible en las más diversas aplicaciones industriales – desde el control de máquinas de alta precisión en la industria de semiconductores hasta la supervisión continua de procesos en la fabricación de baterías.
Micro-Epsilon – la referencia en tecnología de medición capacitiva de precisión.
Características

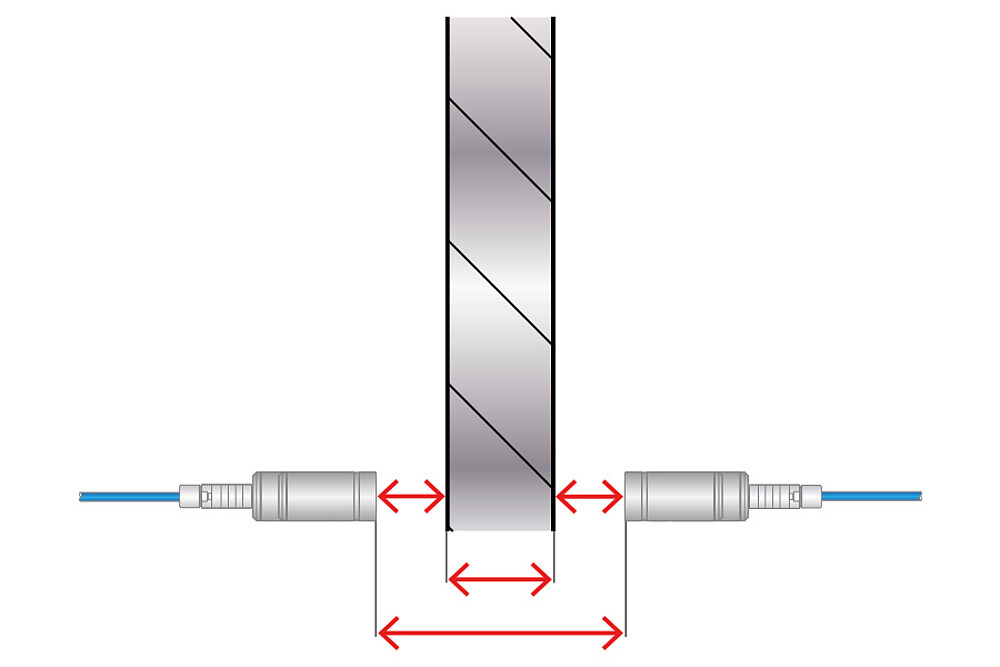

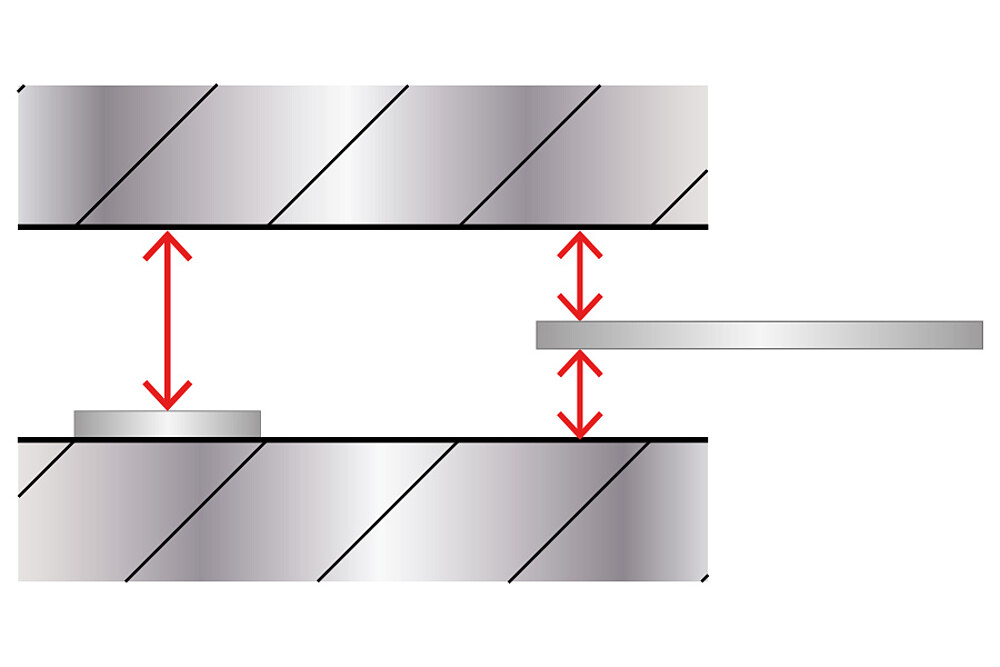

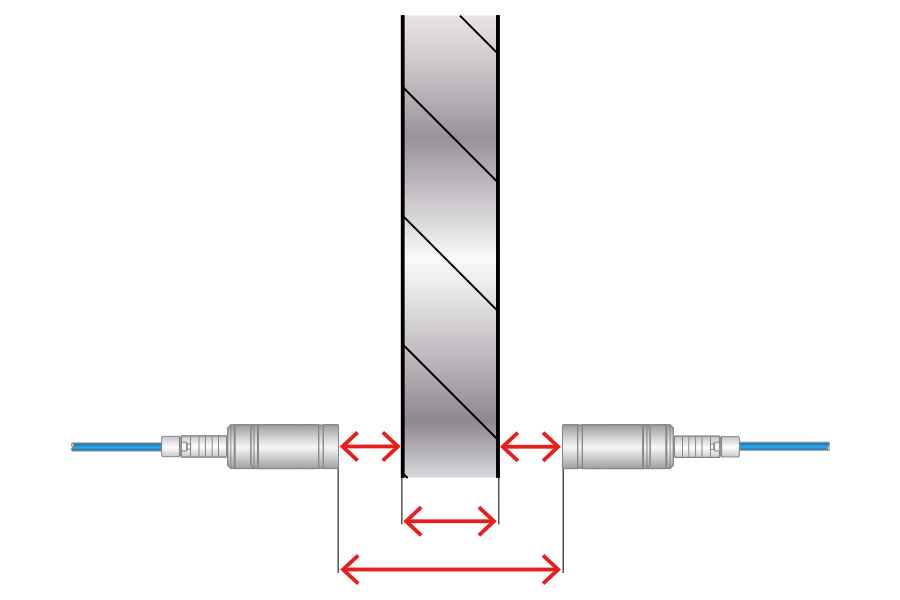

- Medición de alta precisión de desplazamiento, distancia, holgura y espesor
- Máxima resolución de hasta 30 picómetros
- De uso universal en todos los objetos de medición conductores eléctricos

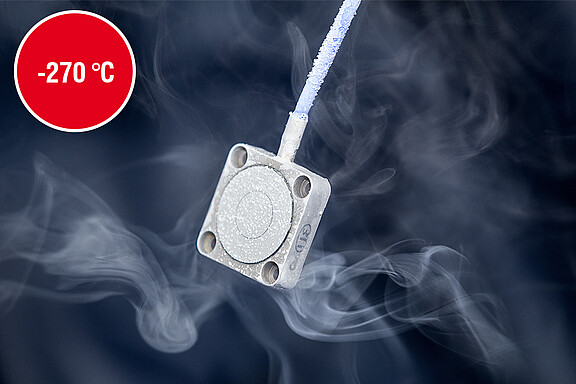

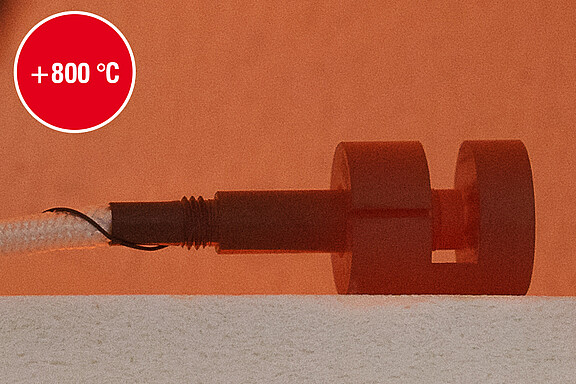

- Adecuado para condiciones extremas: -270 a +800 °C o UHV
- Extremadamente estable frente a las fluctuaciones de temperatura
- Portafolio de productos de última generación para una gran variedad de aplicaciones
- Sensores y controladores optimizados para aplicaciones OEM en serie
Mayor precisión para la medición de distancia, espesor y holgura.

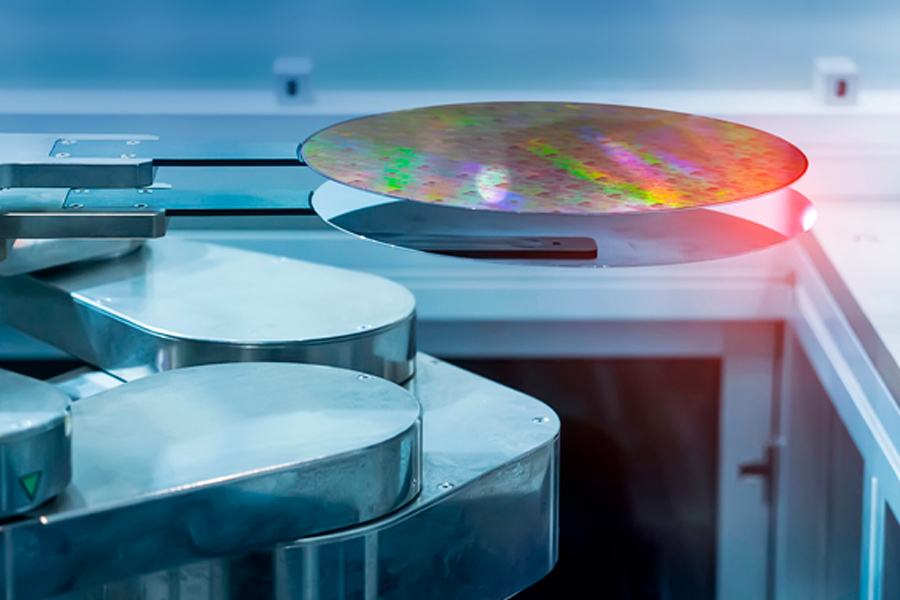

0.00000003 mm | Precisión que establece nuevos estándares
Los sensores capacitivos alcanzan una resolución de hasta 30 picómetros. Esto permite detectar las mínimas variaciones de distancia. Con una linealidad de solo 80 nanómetros, los sensores alcanzan una precisión inigualable con la máxima estabilidad.

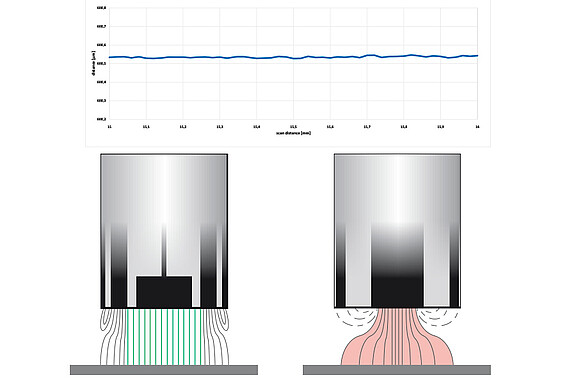

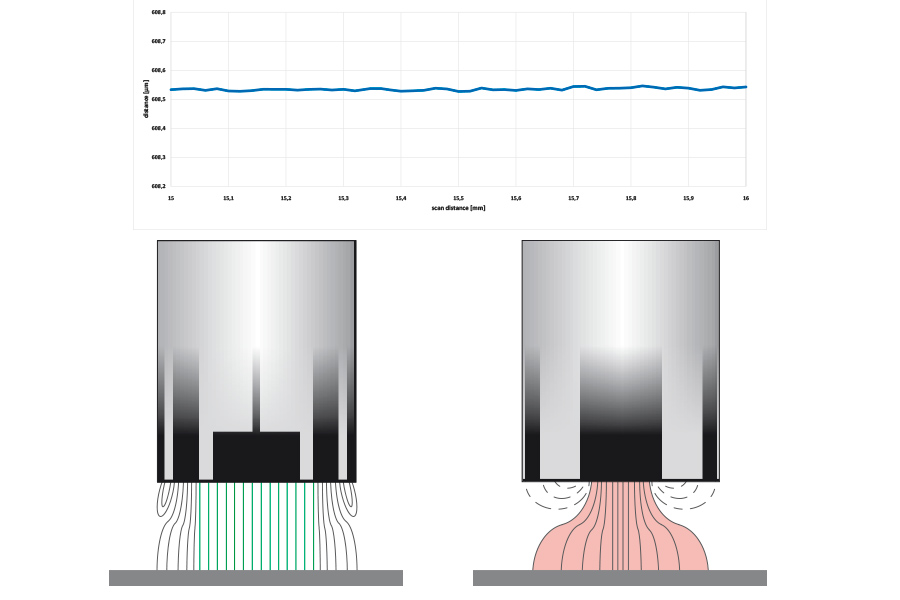

Máxima estabilidad de señal gracias a la tecnología de bajo ruido
Los sensores capacitivos de Micro-Epsilon ofrecen máxima estabilidad de señal y la máxima precisión de medición – incluso en aplicaciones exigentes. La tecnología de bajo ruido integrada combina un diseño de sensor triaxial con cables de sensor apantallados eléctricamente. De este modo, las interferencias se minimizan eficazmente y se obtienen señales de medición especialmente estables y con bajo nivel de ruido.
Ventaja adicional: En las mediciones multicanal se permite el contacto entre los sensores, lo que posibilita configuraciones de sensores especialmente compactas. Para una mayor seguridad de funcionamiento, los sensores están diseñados a prueba de cortocircuito.
Precisión en cualquier entorno – desde la sala limpia hasta la línea de producción
- Diseño constructivo especial de los sensores para una estabilidad máxima de la señal

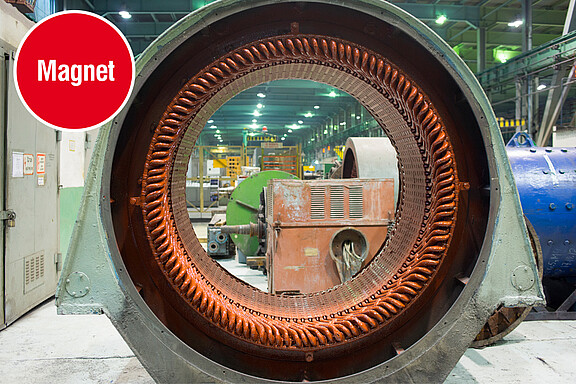

- Materiales estables a la temperatura y no magnéticos, como Invar, titanio o aleaciones especiales (p. ej., Inconel)

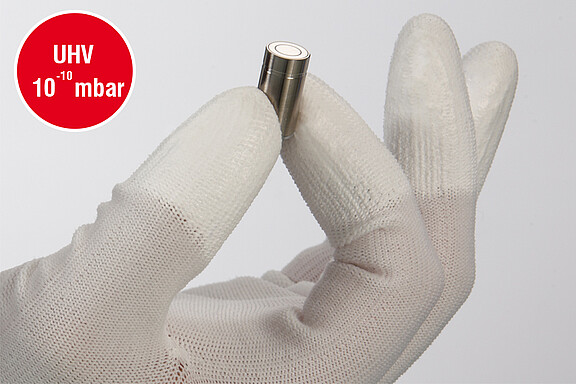

- Sensores libres de partículas y de baja desgasificación, así como cables limpios aptos para salas blancas
- Sin interacciones con el entorno, p. ej., por transmisión de fuerza o calor

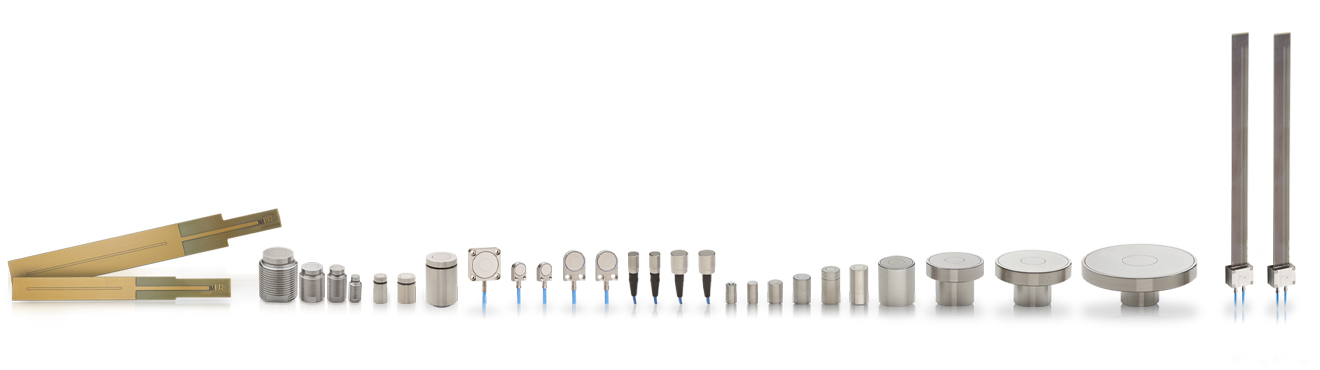

Compatibilidad total: La mayor variedad de combinaciones a nivel mundial
Con capaNCDT, se beneficia de máxima flexibilidad, compatibilidad total y máxima precisión. Los sensores, cables y controladores son totalmente compatibles entre sí y se pueden intercambiar de forma rápida y sencilla – incluso al cambiar a otros rangos de medición. De este modo, la sustitución del sensor puede realizarse directamente in situ en pocos segundos, reduciendo los tiempos de inactividad al mínimo. Para aplicaciones con altos requisitos de precisión, el ajuste LC optimiza la linealidad. El resultado: máxima flexibilidad con máxima seguridad de funcionamiento.

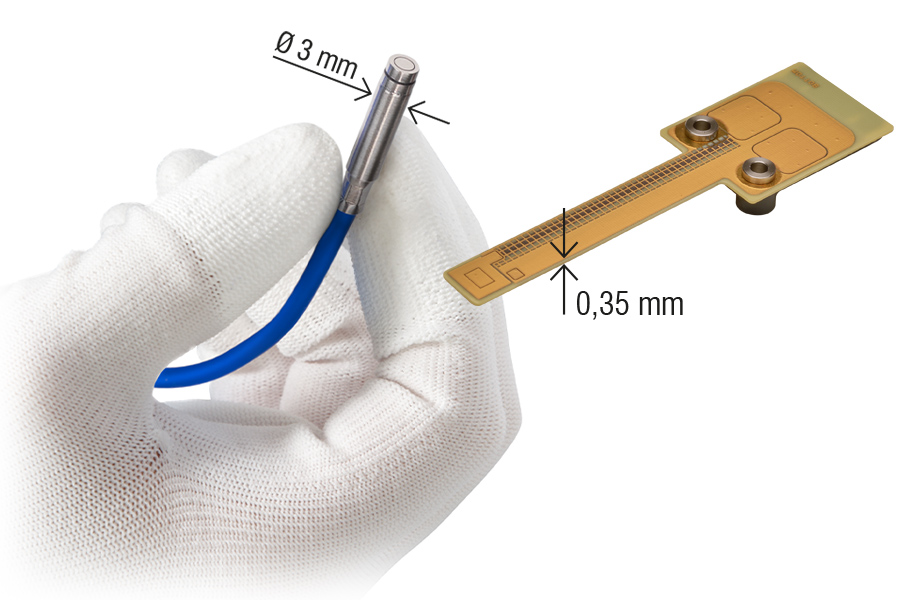

Compacto y fácil de integrar
Gracias a sus diseños compactos y a modelos ultracompactos especialmente desarrollados, los sensores capacitivos Micro-Epsilon se integran muy fácilmente en máquinas o pueden instalarse posteriormente como reequipamiento. Interfaces industriales flexibles – desde salidas de corriente y de tensión, pasando por RS485 y Ethernet, hasta buses de campo– permiten una integración perfecta en entornos de automatización existentes.
El montaje robusto del sensor y del cable, así como un concepto de instalación bien diseñado, permiten una puesta en marcha rápida y segura. Para aplicaciones con altos estándares de higiene, los modelos CSF además ofrecen superficies de los sensores de fácil limpieza, así como sensores PCB flexibles y curvables para situaciones de montaje con espacio especialmente limitado.
Principio de funcionamiento de los sensores capacitivos

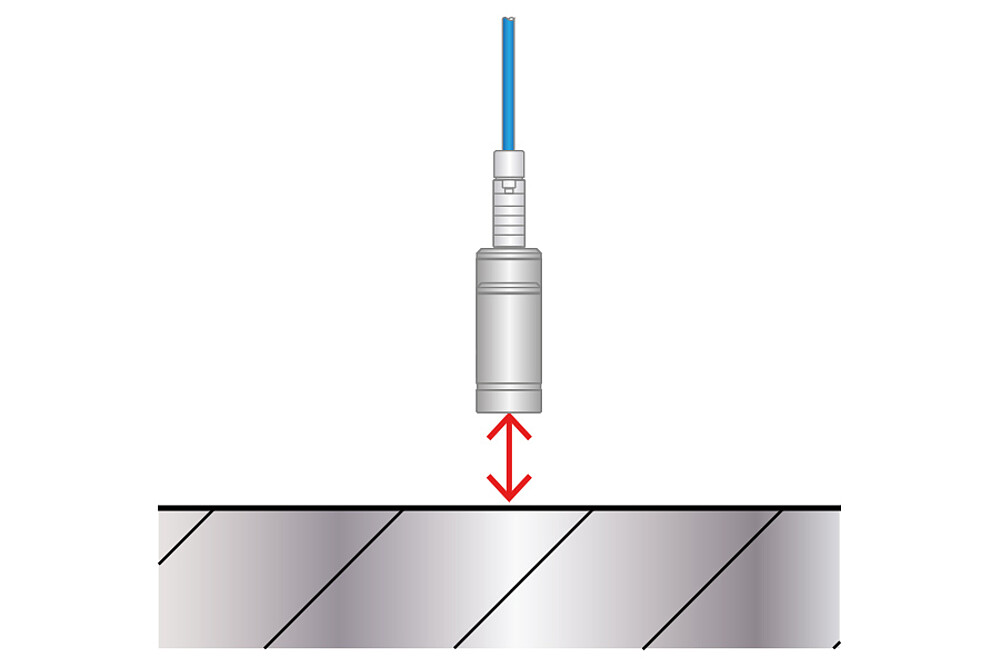

Los sensores capacitivos funcionan por detección de cambios en la capacitancia. En los condensadores de placas, la capacitancia entre dos placas de tamaño constante cambia cuando se modifica la distancia o se introduce un dieléctrico en el hueco de medición. En el método de medición capacitiva, el sensor (electrodo de medición) y el objeto de medición conductor actúan como un condensador de placa ideal. Si por el condensador del sensor fluye una corriente alterna de frecuencia constante, la amplitud de la tensión alterna en el sensor es proporcional a la distancia del objeto de medición (electrodo de masa). Para una medición constante, se requiere una constante dieléctrica invariable entre el sensor y el objeto a medir.
