Sensor 3D de captura instantánea para grandes campos de medición
Los modelos de la serie surfaceCONTROL 3D 2600 capturan componentes de gran tamaño de forma rápida, en toda la superficie y sin contacto. Con campos de medición de hasta 650 × 495 mm y distancias de trabajo de 475 a 1250 mm, son ideales para inspecciones 3D automatizadas en línea, a pie de línea o en robots.
El amplio rango de trabajo permite la captura confiable de distintas alturas de componentes, posiciones variables de los objetos y geometrías de gran tamaño. De este modo, los sensores son ideales para inspecciones de superficies de gran tamaño, así como para inspecciones de defectos, de forma y geométricas.
Gracias a GigE Vision/GenICam y a interfaces industriales, los sensores pueden integrarse fácilmente en procesos de inspección automatizados.
Características
- Campos de medición grandes de hasta 650 × 495 mm para la inspección de toda la superficie de componentes grandes en una sola captura
- Captura confiable de diferentes alturas de componentes gracias a una gran profundidad del rango de medición de hasta 300 mm
- Detección de mínimas desviaciones de altura y de superficie gracias a la alta repetibilidad en el eje Z
- Tiempos de ciclo cortos e inspecciones en línea: Tiempo de captura desde 0,25 s
- Controlador integrado – reduce el esfuerzo de hardware, cableado e integración
- Medición 3D de captura instantánea sin contacto con fuente de luz LED
- Datos 3D calibrados para tareas precisas de medición e inspección
- Gigabit Ethernet con GigE Vision / GenICam
- Comunicación directa a través de PROFINET, EtherCAT y EtherNet/IP
- Ideal para componentes grandes, aplicaciones robóticas y procesos de inspección en línea

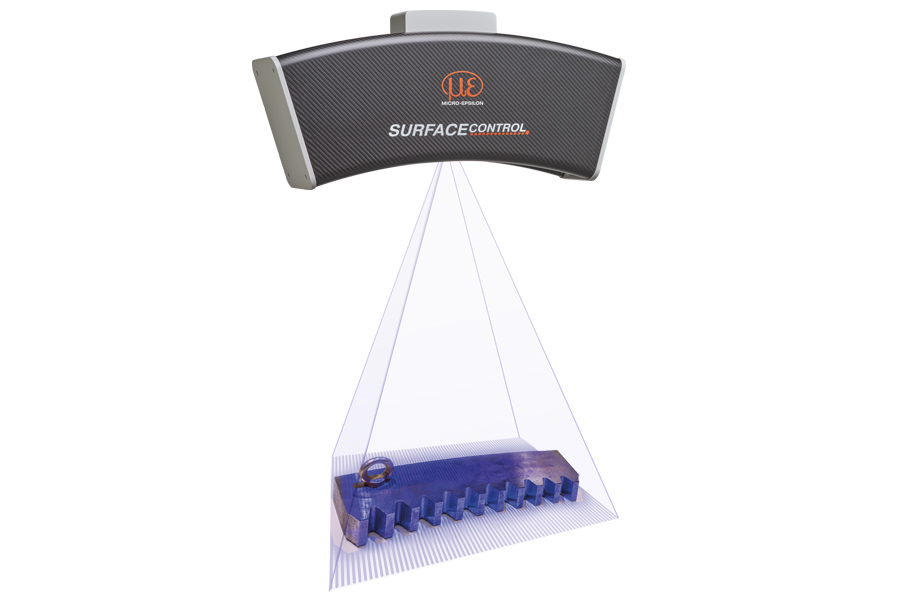

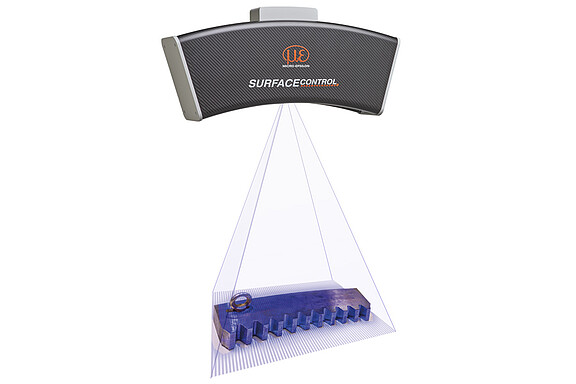

Alta precisión en el eje Z incluso en campos de medición grandes
El surfaceCONTROL 3D 2600 combina campos de medición grandes con alta repetibilidad en el eje Z y permite inspecciones 3D precisas también en componentes de gran tamaño. De este modo se pueden realizar comparaciones entre valor nominal y real confiables, evaluaciones OK/NOK, así como llevar a cabo tareas de monitoreo de procesos y de la producción.

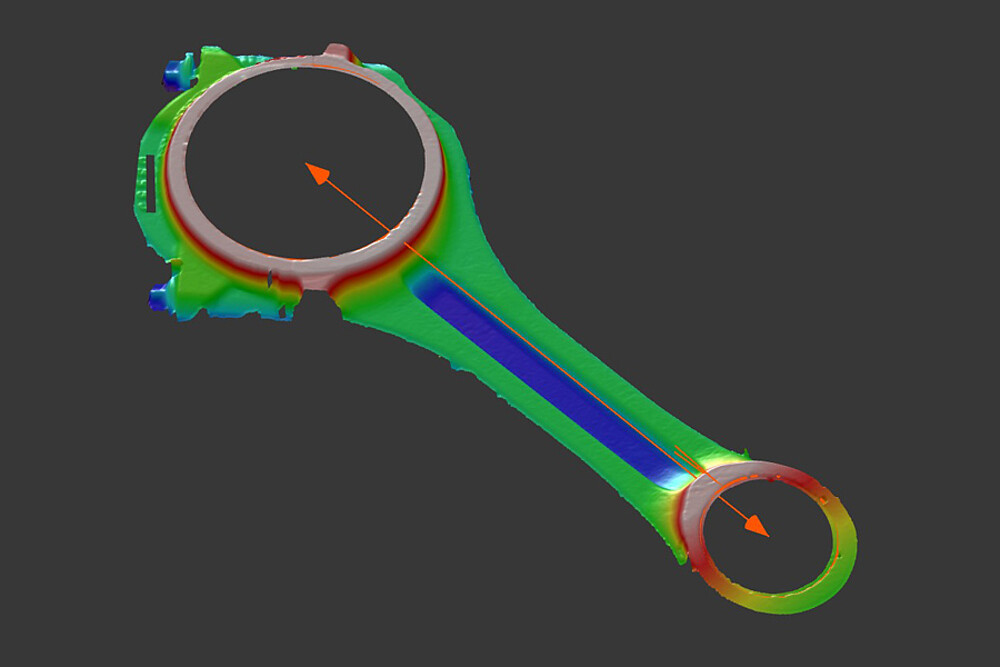

Los datos 3D capturados en toda la superficie son especialmente adecuados para inspecciones de forma y geométricas, la detección de desviaciones de planitud, deformación, defectos locales de forma e irregularidades superficiales, así como para la detección de defectos en objetos de medición de gran tamaño. De este modo, el sensor facilita un control de calidad objetivo y contribuye a reducir el rechazo.

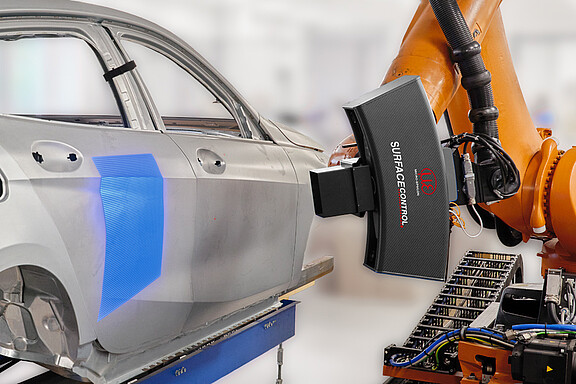

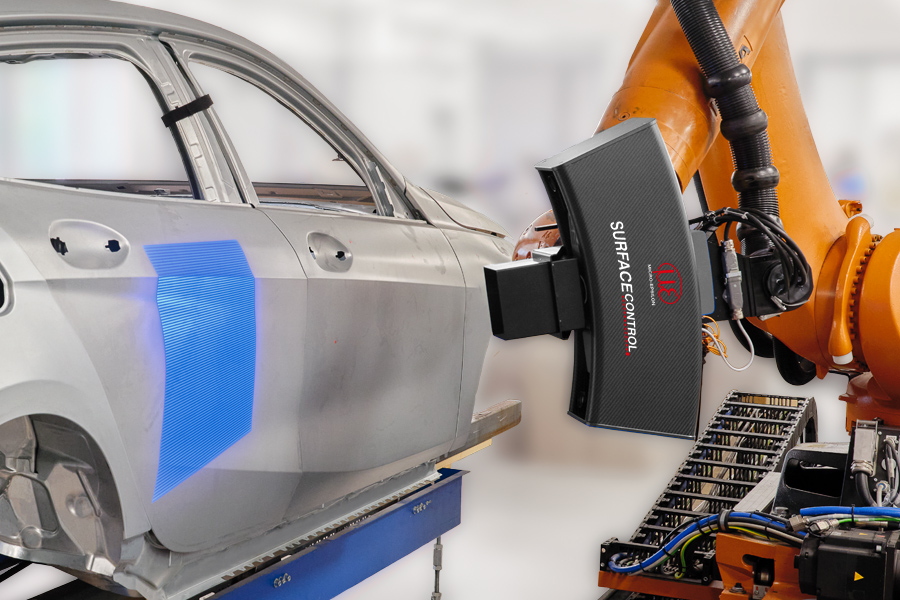

Captura 3D rápida para procesos industriales
El surfaceCONTROL 3D 2600 captura datos 3D en muy poco tiempo. El corto tiempo de captura reduce el tiempo durante el cual el objeto de medición debe permanecer inmóvil y, con ello, facilita secuencias de inspección rápidas en procesos automatizados.
Además, los tiempos de procesamiento cortos garantizan que los datos 3D calculados estén disponibles rápidamente para la evaluación posterior, la decisión de calidad o el control del proceso. Así, el sensor es ideal para tareas de inspección automatizadas en línea, a pie de línea o en robots.
Diversas tareas de medición e inspección

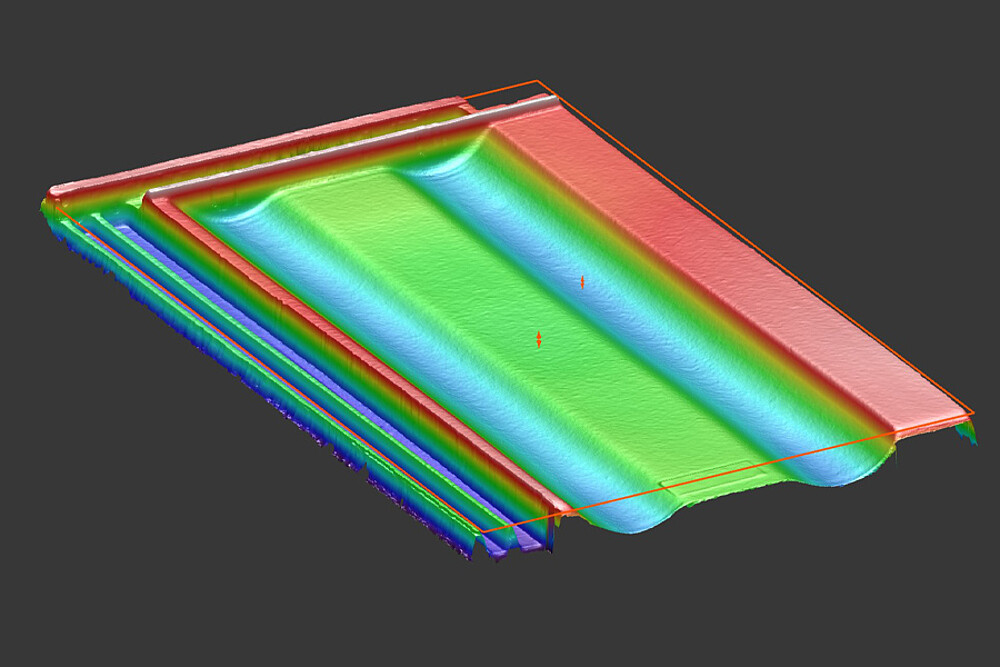

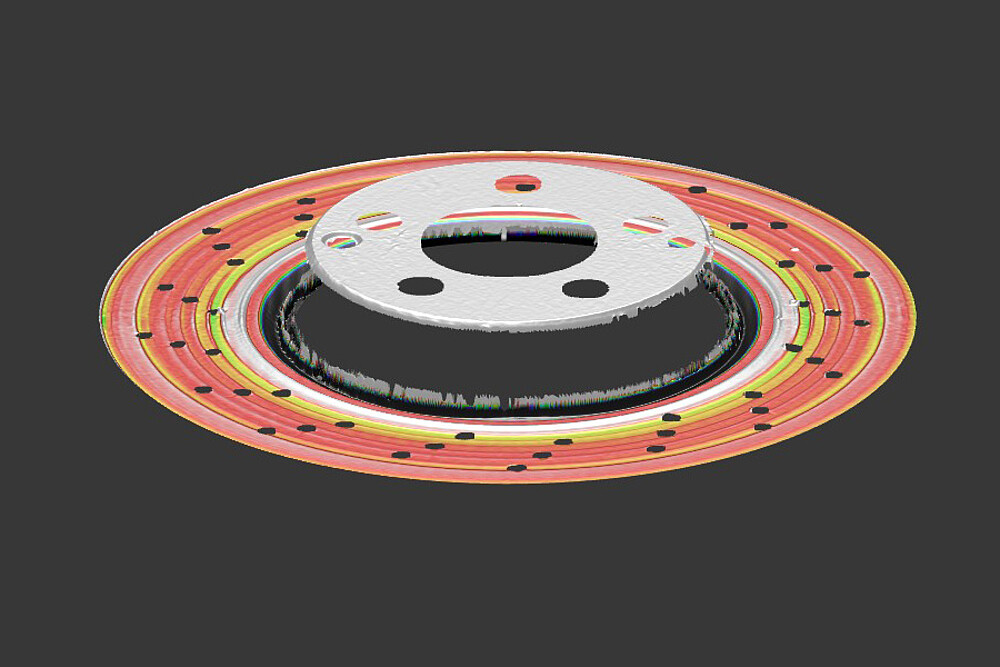

Los sensores 3D surfaceCONTROL son adecuados para diversas tareas de medición e inspección en el aseguramiento de la calidad industrial. Capturan formas, contornos, alturas, planitud y características geométricas con la misma confiabilidad que la posición, la presencia y la integridad de componentes individuales. Además, permiten la inspección de superficies a campo completo y hacen que desviaciones locales como abolladuras, astillamientos, protuberancias, depresiones u otros defectos sean visibles y medibles en la nube de puntos 3D.

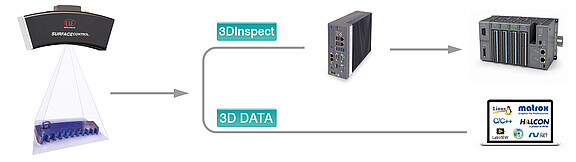

Evaluación & integración
Los modelos de la serie surfaceCONTROL 3D 26x0 están diseñados para tareas de medición e inspección 3D en superficies grandes. Según el concepto de integración, están disponibles dos variantes: SC2600 para el posprocesamiento flexible de datos 3D completos y SC2610 con evaluación mediante 3DInspect.
SC2610 – Evaluación con 3DInspect
El surfaceCONTROL 3D 2610 se utiliza junto con una IPU.
La evaluación de los datos 3D se realiza mediante 3DInspect en la IPU. Los programas de medición, los análisis de características y las evaluaciones pueden crearse fácilmente y utilizarse para tareas de inspección automatizadas.
Además, los modelos facilitan una integración sencilla en procesos de inspección industriales. Según la variante y el concepto de sistema, los datos de medición, los resultados calculados o las evaluaciones OK/NOK pueden transmitirse a sistemas de nivel superior y sistemas de control – ideal para inspecciones en línea automatizadas, estaciones de inspección o aplicaciones robóticas.

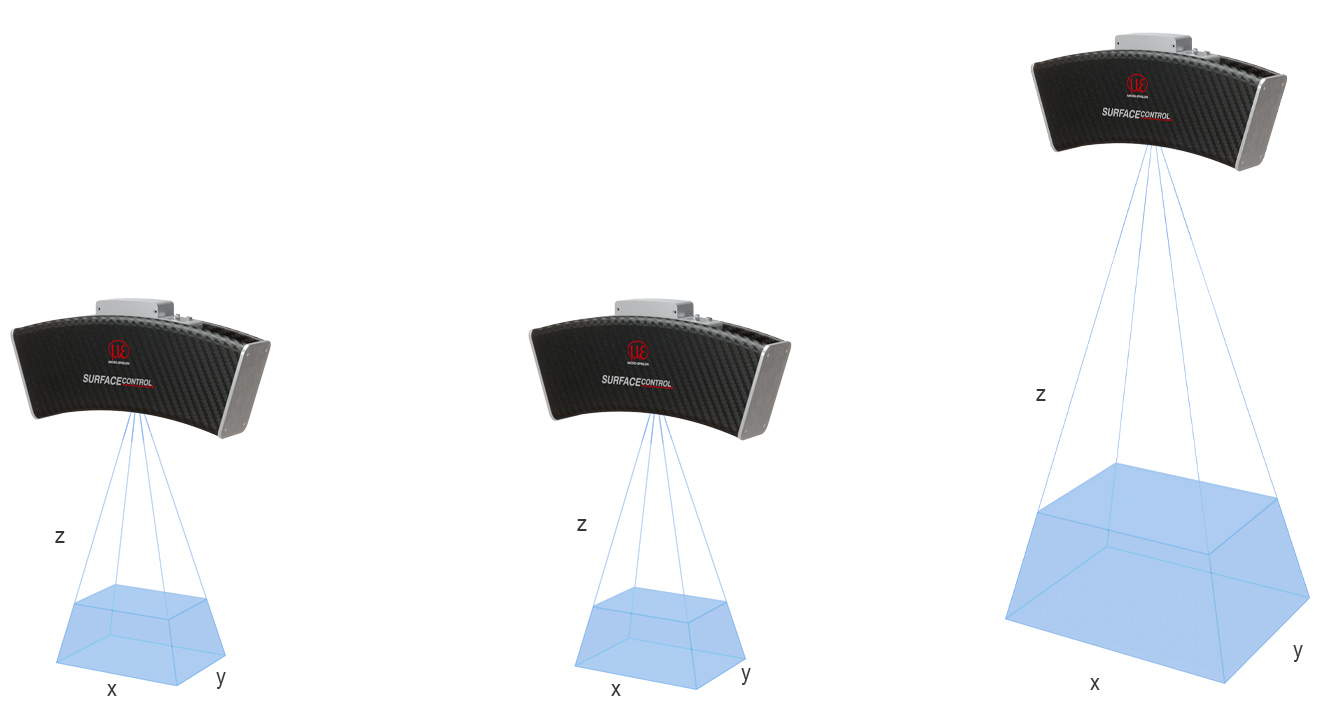

Grandes campos de medición para tareas de inspección en superficies extensas
El surfaceCONTROL 3D 2600 está especialmente diseñado para objetos de medición de gran tamaño. Según el modelo, están disponibles campos de medición de 300 × 220 mm, 400 × 300 mm o 575 × 435 mm en el centro del rango de medición. Al final del rango de medición, incluso se pueden capturar campos de medición de hasta 650 × 495 mm.
