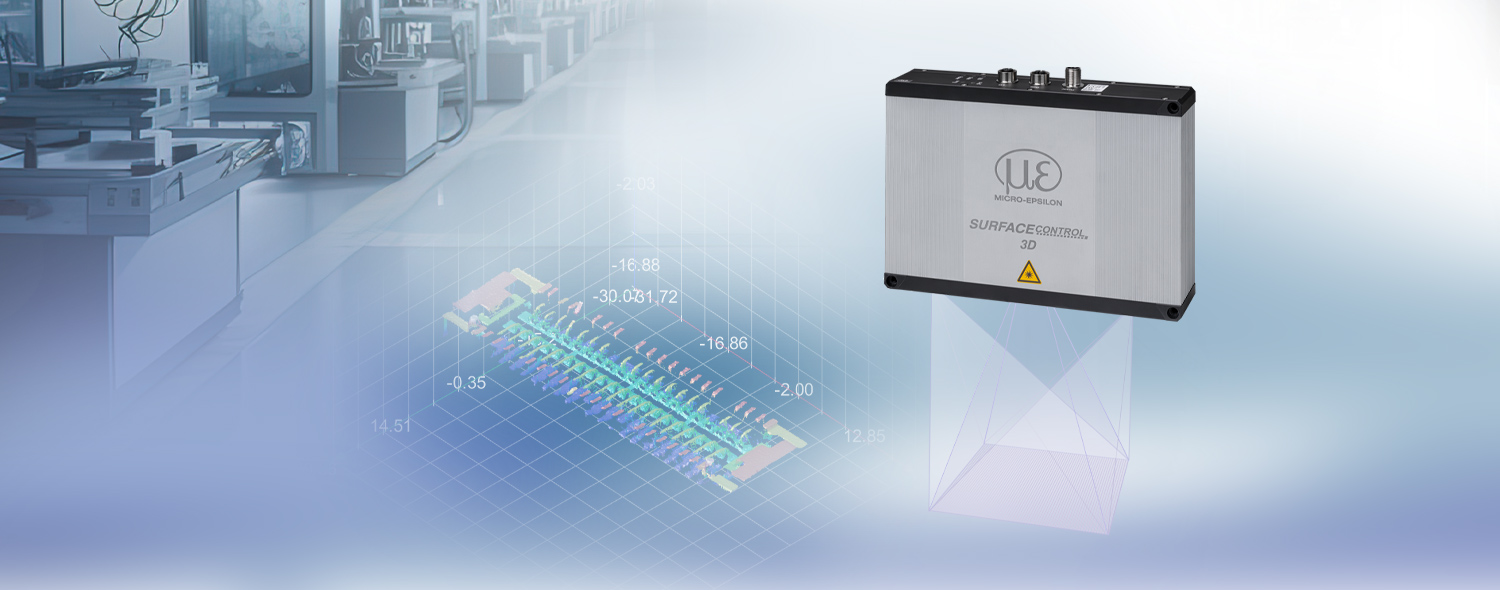

surfaceCONTROL 3D 3560
Sensor 3D totalmente integrado: menos hardware, integración sencilla
100 % inspección en línea en el tiempo de ciclo de la producción
Repetibilidad en el eje Z de hasta 0,25 µm: detecta las diferencias de altura más pequeñas
Medición 3D rápida y de alta resolución – para resultados precisos sin pérdida de tiempo
Sensores 3D inteligentes para mediciones 3D de captura instantánea rápidas y de alta precisión
Los sensores todo en uno surfaceCONTROL 3D 3560 capturan superficies de forma rápida y de alta precisión. La plataforma de sensores de alto rendimiento permite tiempos de captura y de evaluación especialmente cortos y, con ello, sienta las bases para procesos de inspección eficientes y tiempos de ciclo cortos. Gracias a la evaluación SMART integrada, los resultados de medición se proporcionan directamente, sin necesidad de una unidad de evaluación adicional.
Con más de 10 millones de puntos 3D por medición y una repetibilidad en el eje Z de hasta 0,25 µm, los sensores detectan de forma fiable incluso las diferencias de altura más pequeñas, las desviaciones de planitud, los defectos de forma y las características de la superficie.
Para evaluaciones personalizadas, los modelos 3D DATA proporcionan datos 3D completos. A través de PROFINET, EtherCAT y EtherNet/IP, los valores de medición se transmiten directamente al sistema de control de la instalación y se integran fácilmente en entornos de automatización existentes.
Características
- Máxima precisión: Repetibilidad en el eje Z hasta 0,25 µm
- Captura 3D rápida a partir de 0,2 s – para tiempos de ciclo cortos
- Alta densidad de datos: Más de 10 millones de puntos 3D por medición
- Sistema todo en uno SMART – sin unidad de cómputo externa: Sensor, evaluación y software en un solo dispositivo
- Control de calidad automatizado en el proceso de fabricación
- Integración sencilla: Salida directa de valores de medición e interfaces industriales

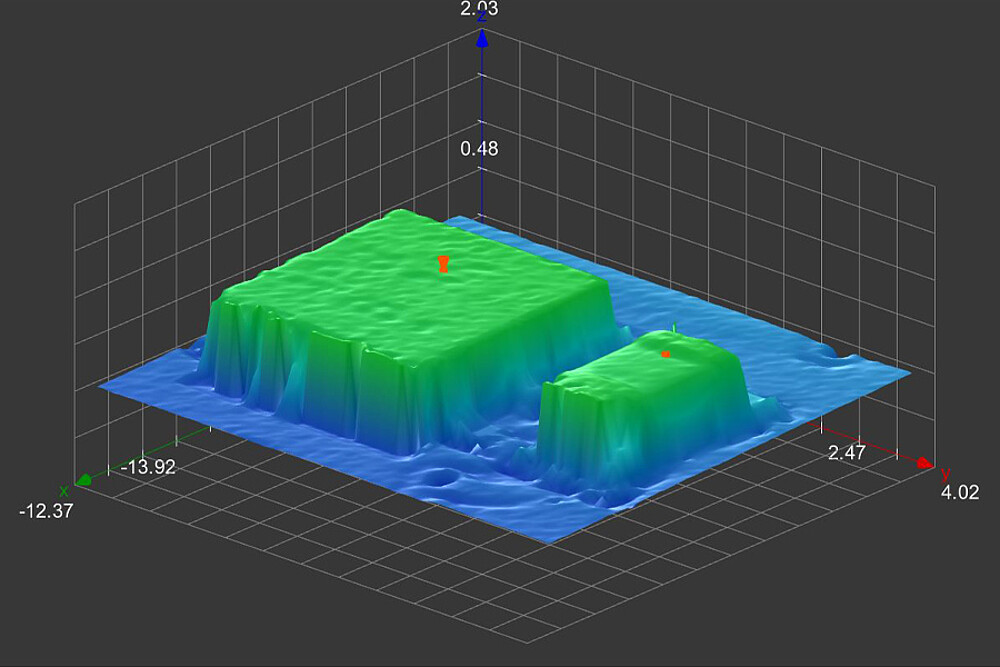

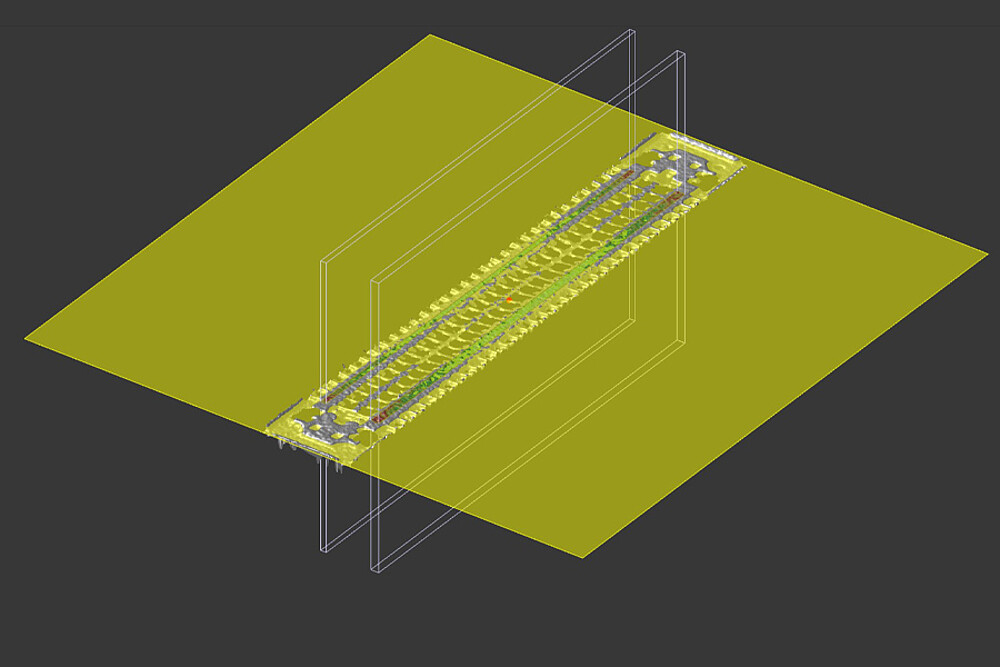

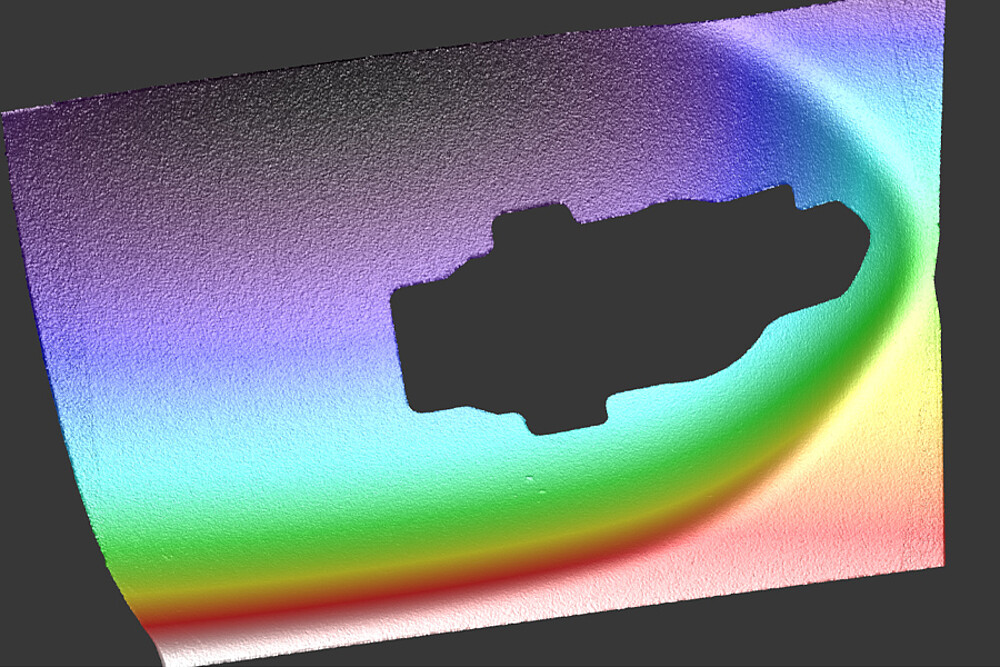

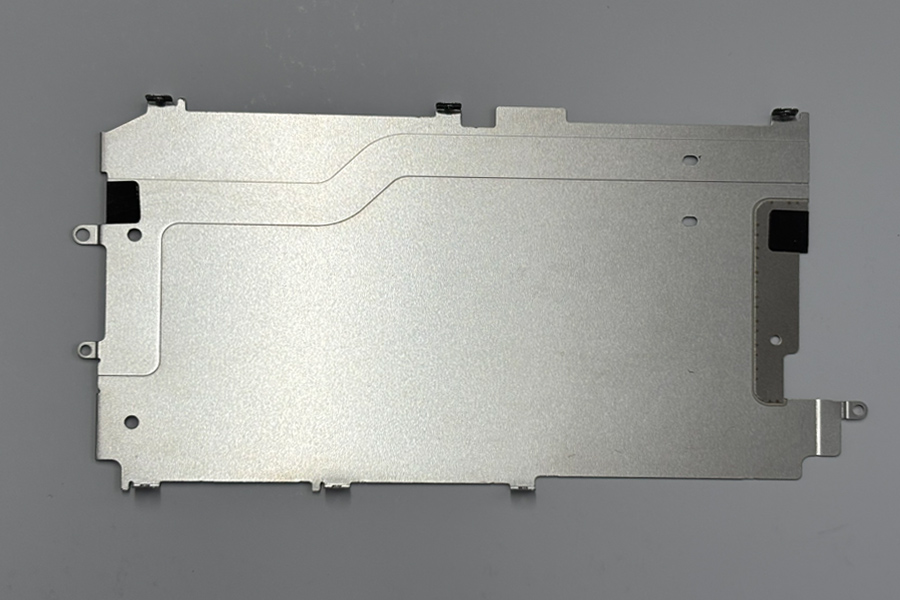

Capturar con precisión las mínimas diferencias de estructura y de altura

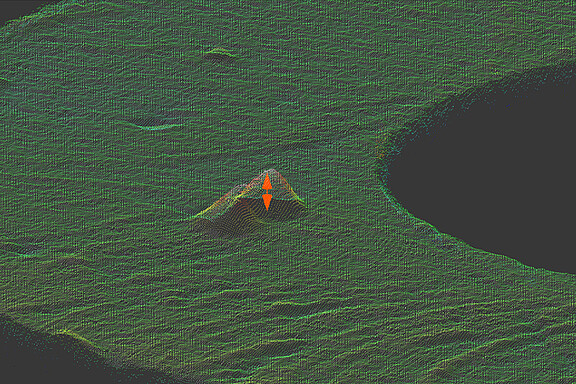

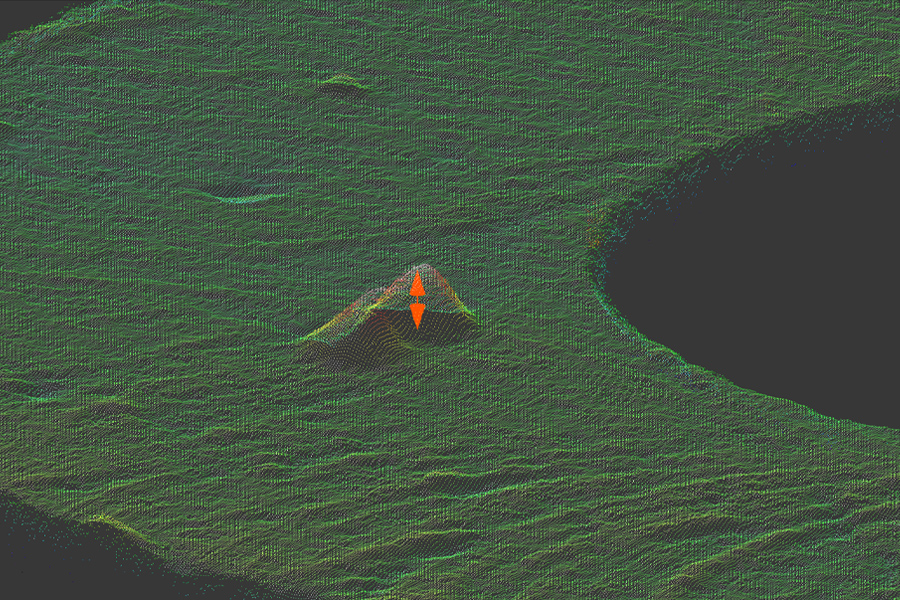

Con una alta resolución lateral de hasta 8 µm y una excelente repetibilidad en el eje Z de hasta 0,25 µm, los sensores surfaceCONTROL 3D 3560 detectan de manera confiable incluso las estructuras más pequeñas, las diferencias de altura y las características de la superficie. De este modo, se pueden medir con precisión y evaluar en detalle geometrías finas, desviaciones de forma, errores de planitud e irregularidades de la superficie.

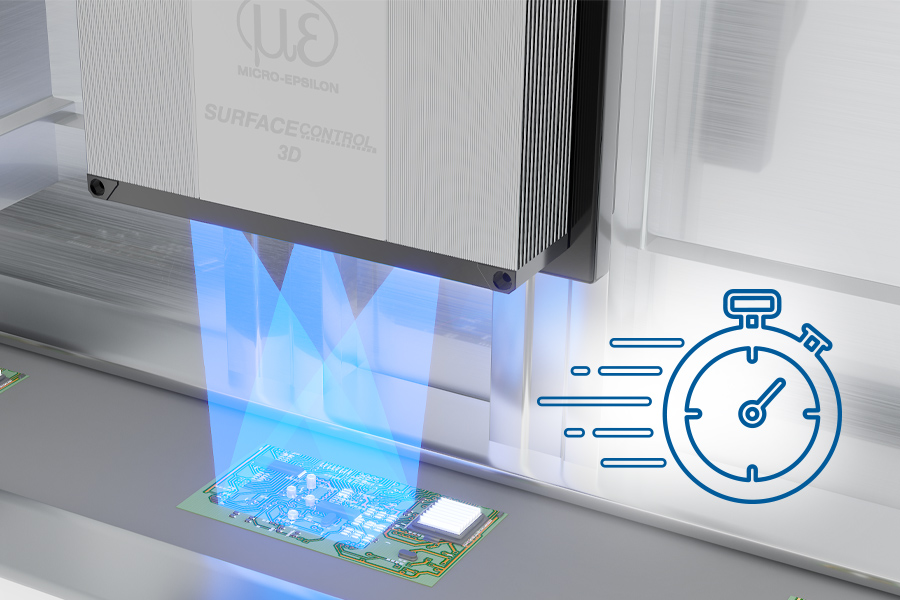

Captura 3D rápida y tiempos de procesamiento cortos
Los sensores surfaceCONTROL 3D 3560 capturan datos 3D con alta precisión en muy poco tiempo. Los tiempos de captura cortos a partir de 0,2 s reducen el tiempo de parada del objeto de medición y facilitan ciclos de inspección rápidos en procesos automatizados.
Gracias al procesamiento rápido, los valores de medición calculados, las características o las evaluaciones OK/NOK están disponibles con rapidez. De este modo, las decisiones de calidad pueden integrarse directamente en el proceso de fabricación – ideal para inspecciones en línea, tiempos de ciclo cortos y aplicaciones robóticas.
Solución todo en uno totalmente integrada
surfaceCONTROL 3D 3560
- solución completa de alto rendimiento para tareas de medición 3D industriales

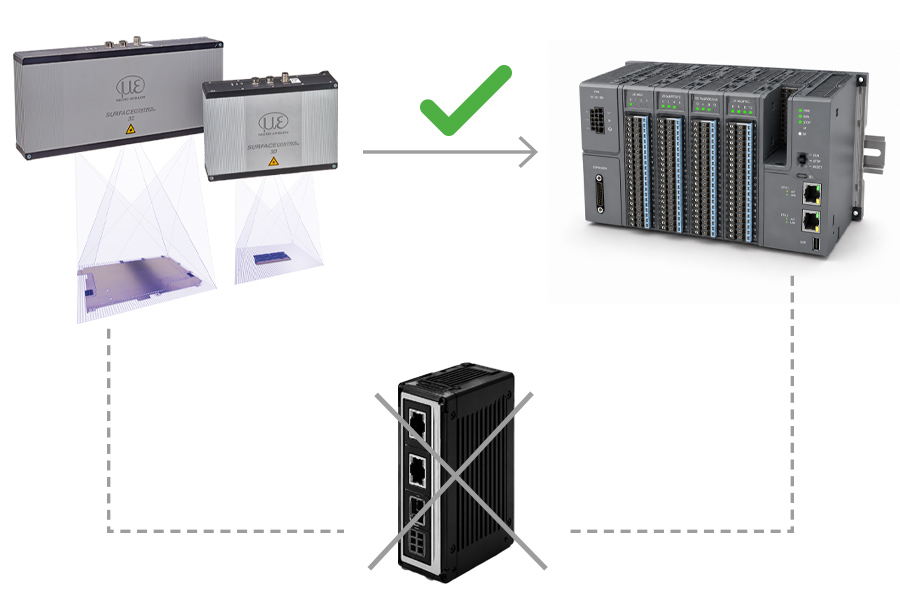

- Sensor, evaluación y licencia de software integrados en un solo sistema. El esfuerzo de integración se reduce significativamente. No se requiere una unidad de cómputo externa
SMART – salida directa de valores de medición en el sensor

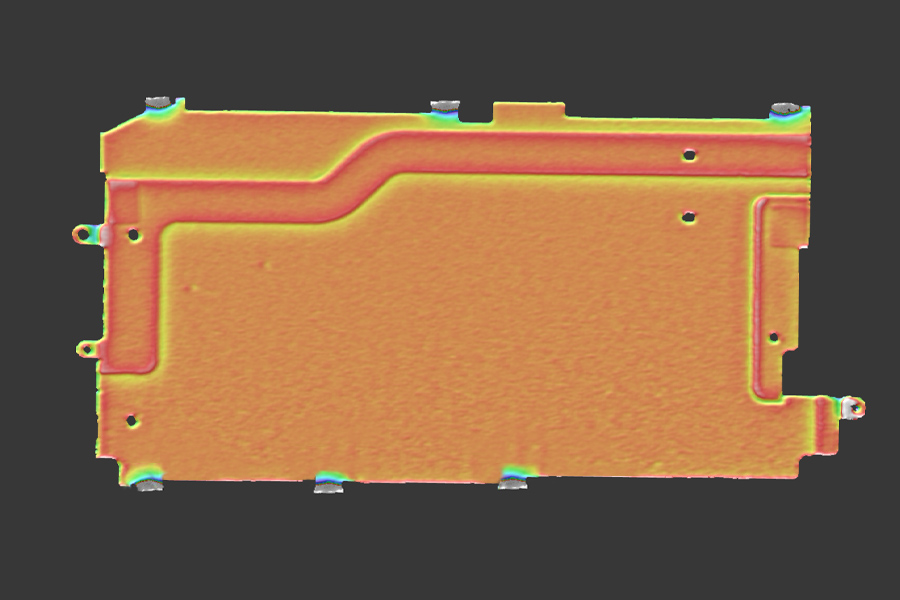

Los programas de medición se crean fácilmente en 3DInspect, se almacenan en el controlador del sensor y se ejecutan directamente – sin unidad de evaluación externa. El sensor proporciona resultados de medición y evaluaciones directamente al proceso de fabricación. Con ello, SMART resulta ideal para tareas de inspección automatizadas con salida directa de valores de medición.
3D DATA – posprocesamiento flexible de datos 3D completos en el software del cliente
En el modo 3D DATA, el surfaceCONTROL 3D 3560 proporciona datos 3D completos y calibrados. Estos pueden integrarse de forma flexible en software del cliente y en sistemas de procesamiento de imágenes del cliente mediante Gigabit Ethernet y el Micro-Epsilon 3D-SDK.
Bus de campo directamente desde el sensor
Para una integración sencilla en procesos automatizados de inspección en línea, el surfaceCONTROL 3D 3560 admite la comunicación mediante PROFINET, EtherCAT y EtherNet/IP. De este modo, los valores de medición pueden transmitirse directamente al sistema de control de la instalación.
4 campos de medición para diferentes tareas de inspección

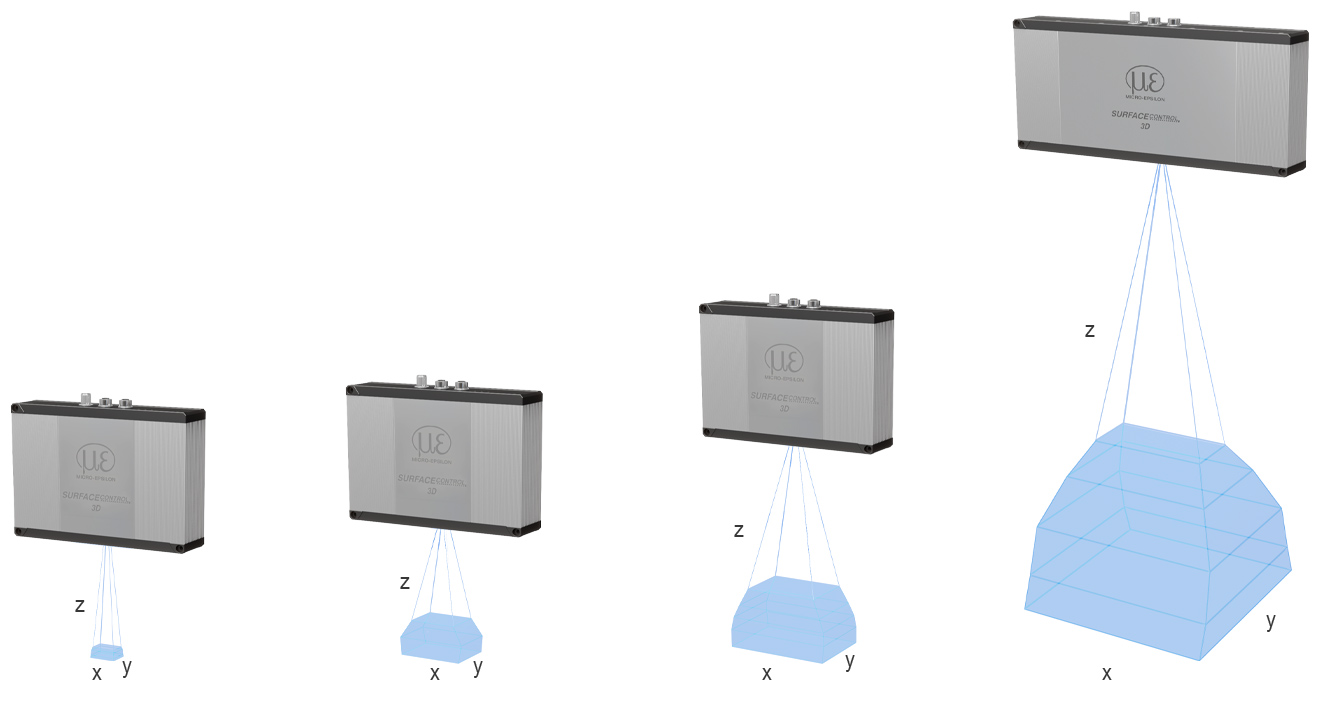

La serie surfaceCONTROL 3D 3560 está disponible en varios campos de medición. Esto permite adaptar el sensor de forma óptima a diferentes tamaños de componentes, requisitos de resolución y tareas de inspección.
