Controlador de alto rendimiento (multicanal) para sensores capacitivos de desplazamiento
El capaNCDT 6500 es un controlador de alto rendimiento para mediciones sin contacto de desplazamiento, distancia y posición – en cualquier lugar donde se requiera una precisión nanométrica. Con una alta velocidad de medición, también es adecuado para tareas de medición con movimientos rápidos. Además de la salida analógica, se dispone de una interfaz Ethernet y de una interfaz EtherCAT en tiempo real. Por controlador se pueden operar hasta 8 sensores – todos los sensores del portafolio son compatibles.
Características
- Máxima resolución y linealidad para precisión nanométrica
- Excelente estabilidad térmica y a largo plazo
- Alta frecuencia límite de 8.5 kHz y velocidad de medición (salida digital) de 7.8 kHz
- Diversas interfaces para una integración sencilla: Analógico (U/I), Ethernet o EtherCAT
- Cables del sensor de hasta 40 m
- Multicanal: Hasta 8 sensores por controlador
- Compatible con todos los sensores capacitivos de Micro-Epsilon
Máxima resolución
El controlador DT6500 permite el funcionamiento sincrónico de hasta ocho canales de medición – ideal para aplicaciones en las que se deben adquirir varios valores medidos de forma simultánea. Las funciones matemáticas integradas permiten el cálculo de las señales individuales sin necesidad de evaluación externa.
Para configuraciones más grandes se pueden sincronizar externamente varios controladores. De este modo, también es posible operar más de 8 sensores en paralelo, sin que se influyan entre sí. Esto garantiza valores de medición estables y de precisión constante, incluso en aplicaciones multicanal complejas.

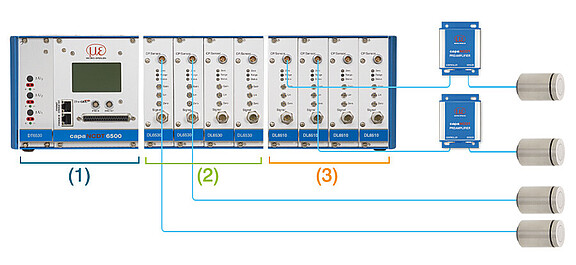

Sistema multicanal flexible
El sistema de medición consta de un controlador con pantalla integrada, así como de un demodulador por cada sensor, que se montan en un rack. Los dos racks para controladores disponibles tienen capacidad para hasta 2 y hasta 8 demoduladores, respectivamente. Se ofrece un demodulador de alto rendimiento que, según la aplicación, puede operar con un preamplificador integrado o externo. Ambas versiones son compatibles con todos los modelos de sensor de Micro-Epsilon.

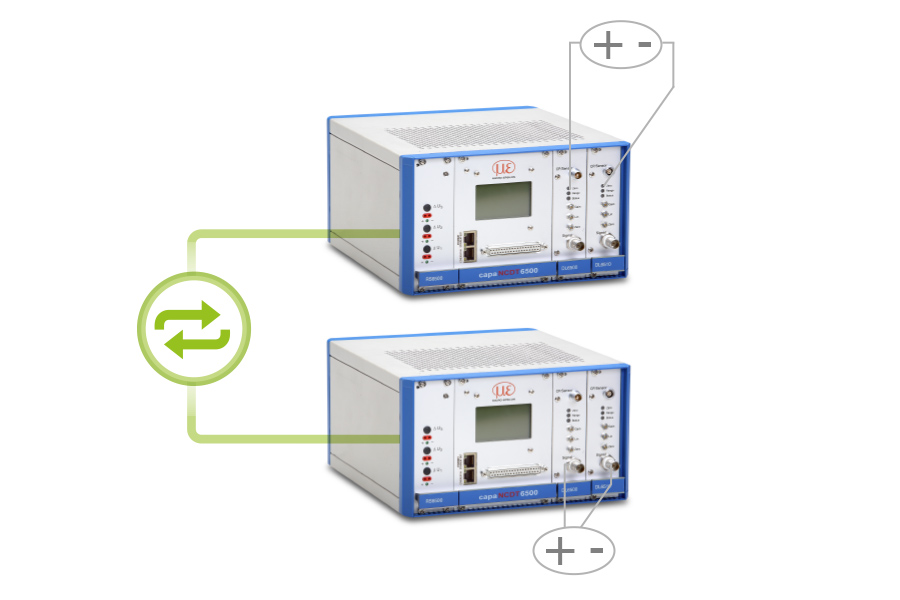

Funciones matemáticas y sincronización de varios controladores
Con el controlador DT6500 puede operar hasta ocho canales de medición de forma simultánea y exactamente sincronizados – ideal para aplicaciones en las que los valores medidos deben adquirirse al mismo tiempo y compararse de manera confiable entre sí. Gracias a las funciones matemáticas integradas, las señales pueden combinarse y calcularse directamente en el controlador – sin necesidad de procesamiento externo.
Para configuraciones más grandes, también está disponible la sincronización externa de varios controladores. De este modo, también se pueden utilizar en paralelo más de ocho sensores y se evita la influencia mutua entre los sensores. El resultado: valores de medición estables y constantemente precisos – incluso en aplicaciones multisensor exigentes.
Fácil operación mediante interfaz web
La configuración completa de los controladores y de los sensores se realiza sin necesidad de software adicional mediante una interfaz web fácil de usar. Se accede a la interfaz web mediante una conexión Ethernet, a través de la cual se realizan todos los ajustes. Con ello se pueden aplicar fácilmente filtros, operaciones aritméticas y otros parámetros como funciones de disparo, almacenamiento de valores medidos y linealización.
